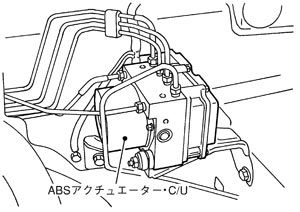

ABSコントロールユニットはアクチュエーターと一体化し、ABSアクチュエーター・C/Uに内蔵されている。

ABSコントロールユニット機能

各車輪回転センサーから送られてくる信号入力により、車輪回転速度、車輪回転加減速度、疑似車速を演算し、車輪のスリップ状況を常時監視する。これにより、車輪がスリップを始めると保持信号を、スリップが大きくなると減圧信号を、スリップが小さくなると増圧信号をアクチュエーター部に送り、車輪のスリップ率を適正な状態に維持する。
万一電気系統システムに異常が発生した場合、フェイルセーフ機能が働きABS警告灯が点灯し通常ブレーキに切り換わる。
CONSULT-IIを対応させ、CONSULT-IIによる診断を可能としている。
CAN通信回路を使用し、他のコントロールユニットにABS制御信号を送信する。
EBD制御機能を内蔵している。詳細は、EBD制御を参照する。

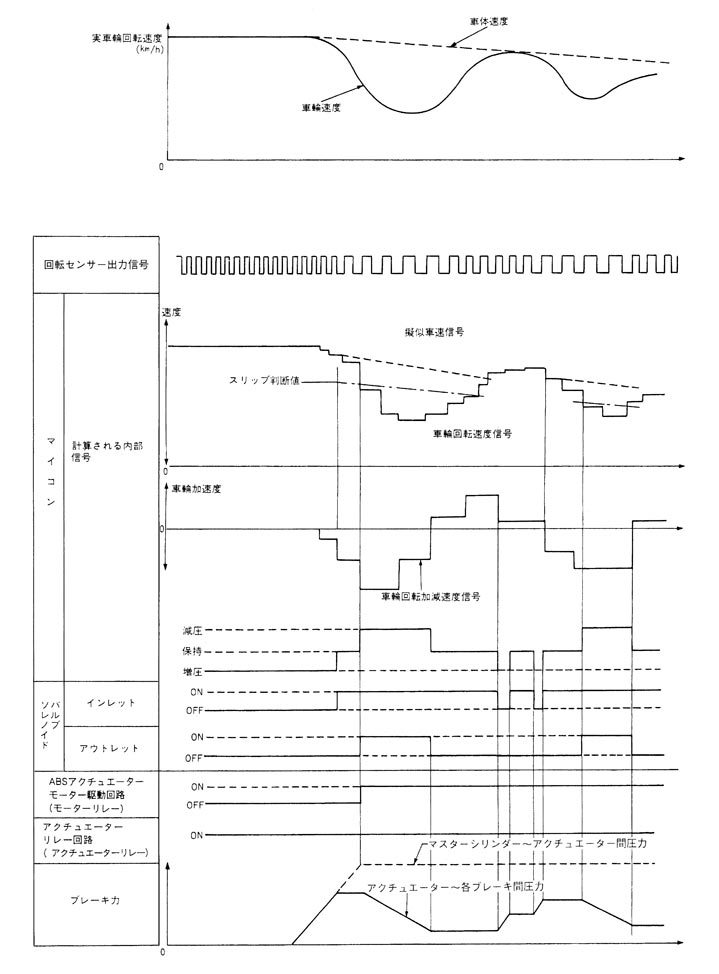

制御図

アクチュエーター機能

マスターシリンダーと各ブレーキキャリパー及びホイールシリンダーの間に装着され、ABS C/Uからの信号により各ソレノイドバルブ（ABS制御弁）を切り換え、ブレーキキャリパー及びホイールシリンダーの液圧を制御する。

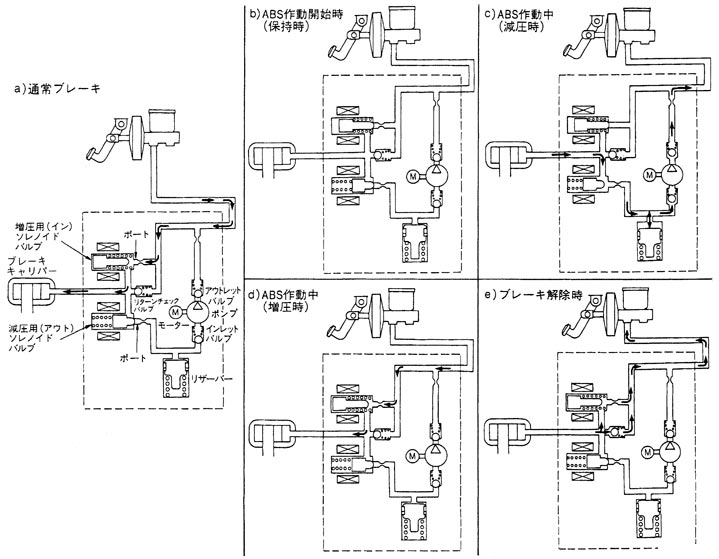

アクチュエーター油圧回路図

油圧構成部品と機能

構成部品	内容
ソレノイドバルブ（ABS制御弁）	ABS C/Uから送られてくる信号に応じて、各ブレーキキャリパー及びホイールシリンダーの液圧を増圧、保持、減圧する。
リザーバー	ブレーキキャリパー及びホイールシリンダーの減圧時に減圧を効率よく行うため、ブレーキキャリパー及びホイールシリンダー内から抜いたブレーキ液を一時的に蓄えておく。
ポンプ	減圧によりリザーバー内に蓄えられたブレーキ液をダンパー室を経由してマスターシリンダーに戻す。
モーター	ABS C/Uから送られてくる信号に応じてポンプを駆動させる。
インレットバルブ	リザーバーからポンプへ吸入したブレーキ液が再びリザーバーへ戻らないようにする。
アウトレットバルブ	ポンプから吐出したブレーキ液が再びポンプへ戻らないようにする。
リターンチェックバルブ	ブレーキ解除時にソレノイドバルブのオリフィスをバイパスして、ブレーキキャリパー及びホイールシリンダーのブレーキ液をマスターシリンダーへ戻す。

作動説明

フロントブレーキ制御を例に説明する。

通常ブレーキ

増圧用、減圧用ソレノイドバルブとも通電しないため、ソレノイド吸引力は発生せずバルブはストロークしない。これにより、増圧用ソレノイドバルブのポートは開、減圧用ソレノイドバルブのポートは閉状態となり、マスターシリンダー液圧はブレーキキャリパーに伝わり、リザーバーへはブレーキ液は流れない。

ABS作動開始時（保持時）

増圧用ソレノイドバルブに電流を流し、ポートを閉状態にする。また、減圧用ソレノイドバルブには通電しないため、ポートは閉状態となる。このため、ブレーキキャリパー、マスターシリンダー、リザーバーは遮断されブレーキキャリパーの液圧は保持される。

ABS作動中（減圧時）

増圧用、減圧用ソレノイドバルブともに電流を流し、増圧用ソレノイドバルブのポートを閉じ、減圧用ソレノイドのポートを開く。これにより、ブレーキキャリパーのブレーキ液は減圧用ソレノイドバルブを通ってリザーバーに貯えられた後、ポンプで汲み上げてマスターシリンダーへ戻る。

ABS作動中（増圧時）

増圧用ソレノイドバルブのポートを開き、減圧用ソレノイドバルブのポートを閉じることによりブレーキキャリパー内を増圧する。また、メイン回路が開放した後は、通常ブレーキと同様に作動する。なお、増圧用ソレノイドバルブの通電を遮断する時間（ポートの開く時間）に応じてマスターシリンダーからブレーキキャリパーへ供給される液量が制御される。

ブレーキ解除時
