Модуль подушки безопасности (одинарная обработка)
運転席エアバッグモジュール- 1.容量が十分なバッテリを用意する。
- 2.運転席エアバッグモジュールに変換コネクター（特殊工具）を接続する。
- 3.針金（1）で固定用ブラケット（特殊工具）にしっかりと固定する。
■ 注意 ■
針金はφ1 mm以上のものを使用すること。- 4.固定用ブラケット（特殊工具）を万力に固定する。
- 5.変換コネクター（特殊工具）をディプロイメントツール（特殊工具）に接続する。

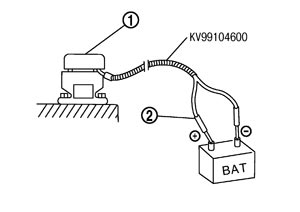

- 6.バッテリ端子にテストピン（2）を接続し、作動させる。
■ 注意 ■
エアバッグモジュール（1）から半径5 m以内に人がいないことを確認し、作動の合図をしてから作動させること。 助手席エアバッグモジュール- 1.容量が十分なバッテリを用意する。

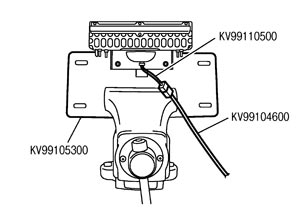

- 2.固定用ブラケット（特殊工具）を万力に固定する。
- 3.固定用ブラケット（特殊工具）にφ8.5 mmの穴をあけて、エアバッグモジュールをボルト（M8 × 25〜30 mm）で固定する。

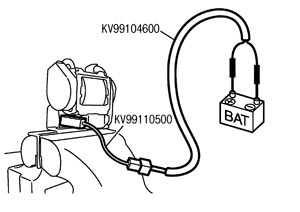

- 4.変換コネクター（特殊工具）をディプロイメントツール（特殊工具）と助手席エアバッグモジュールコネクターに接続する。
- 5.バッテリ端子にテストピン（2）を接続し、作動させる。
■ 注意 ■
エアバッグモジュール（1）から半径5 m以内に人がいないことを確認し、作動の合図をしてから作動させること。 カーテンエアバッグモジュール（単体処理）- 1.容量が十分なバッテリを用意する。

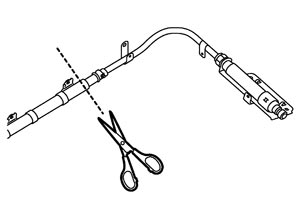

- 2.エアバッグとインフレーターを切り離す。

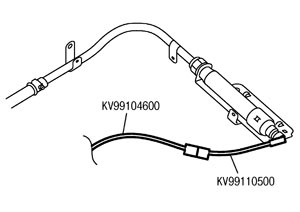

- 3.変換コネクター（特殊工具）とディプロイメントツール（特殊工具）をカーテンエアバッグモジュールに接続する。

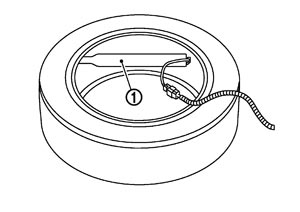

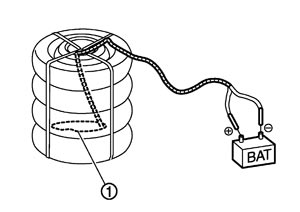

- 4.ディプロイメントツール（特殊工具）を接続したインフレーター（1）をホイール無しタイヤに入れる。

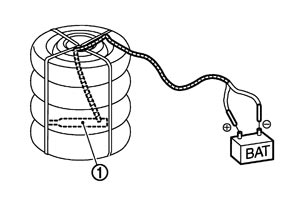

- 5.ホイール無しタイヤの上に、インフレーター（1）を入れたタイヤを重ね、更にその上にホイール無しタイヤと一番上にホイール付タイヤを置き、タイヤが崩れない様にヒモで固定する。
- 6.バッテリ端子にテストピンを接続し、作動させる。
■ 注意 ■
エアバッグモジュールから半径5 m以内に人がいないことを確認し、作動の合図をしてから作動させること。 プリテンショナシートベルト（単体処理）- 1.容量が十分なバッテリを用意する。

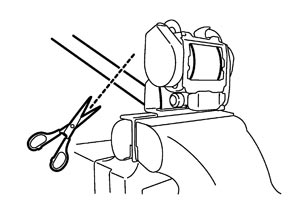

- 2.プリテンショナシートベルトを万力に固定する。
- 3.ウエビングを切断し、ショルダーアンカー及びブラケットを取り除く。
- 4.変換コネクター（特殊工具）をディプロイメントツール（特殊工具）とプリテンショナシートベルトに接続する。
- 5.バッテリ端子にテストピンを接続し、作動させる。
■ 注意 ■
プリテンショナシートベルトから半径5 m以内に人がいないことを確認し、作動の合図をしてから作動させること。 プリテンショナ２（ラッププリテンショナ）シートベルト（単体処理）- 1.容量が十分なバッテリを用意する。

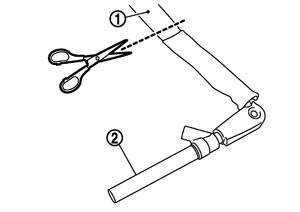

- 2.シートベルト（1）とラッププリテンショナ（2）を切り離す。

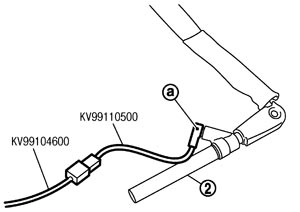

- 3.変換コネクター（特殊工具）とディプロイメントツール（特殊工具）をラッププリテンショナ（2）に接続する。
■ 注意 ■

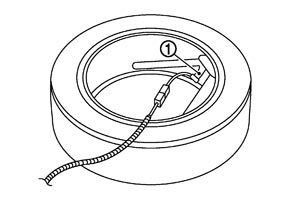

変換コネクター（a）の橙色コネクター側をラッププリテンショナに接続する。- 4.ディプロイメントツール（特殊工具）を接続したラッププリテンショナ（1）をホイール無しタイヤに入れる。
- 5.ホイール無しタイヤの上に、ラッププリテンショナ（1）を入れたタイヤを重ね、更にその上にホイール無しタイヤと一番上にホイール付タイヤを置き、タイヤが崩れない様にヒモで固定する。
- 6.バッテリマイナス端子にテストピンを接続し、作動させる。
■ 注意 ■
ラッププリテンショナから半径5 m以内に人がいないことを確認し、作動の合図をしてから作動させること
