Электрооборудование
Информационная система водителя

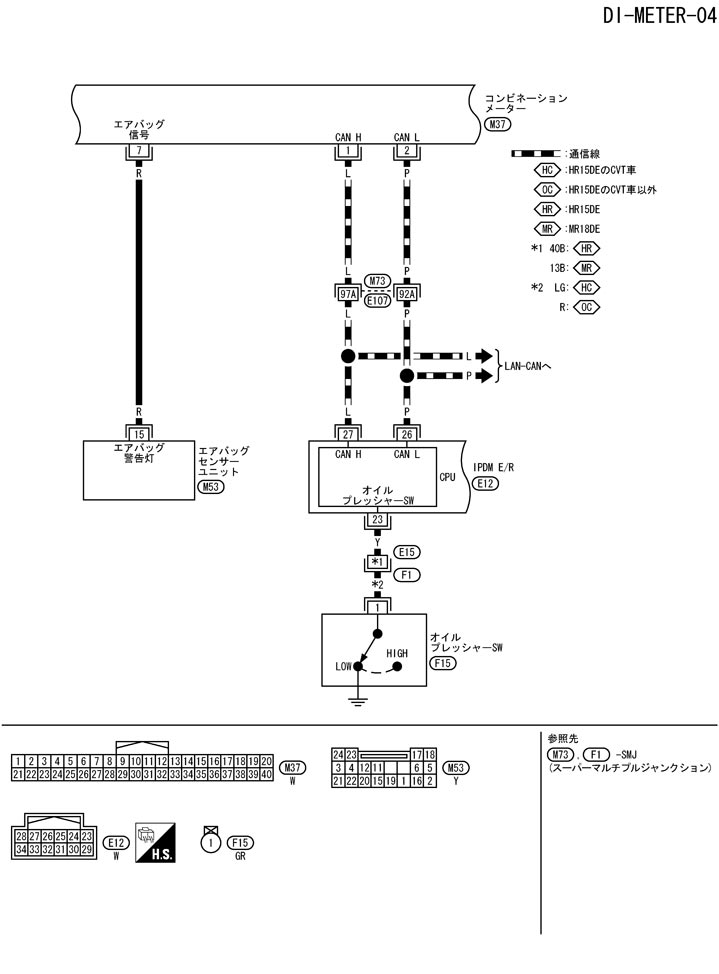

Схема подключения - счетчик - принципиальная схема
Схема подключения - счетчик - принципиальная схема
配線図 - METER -
📄

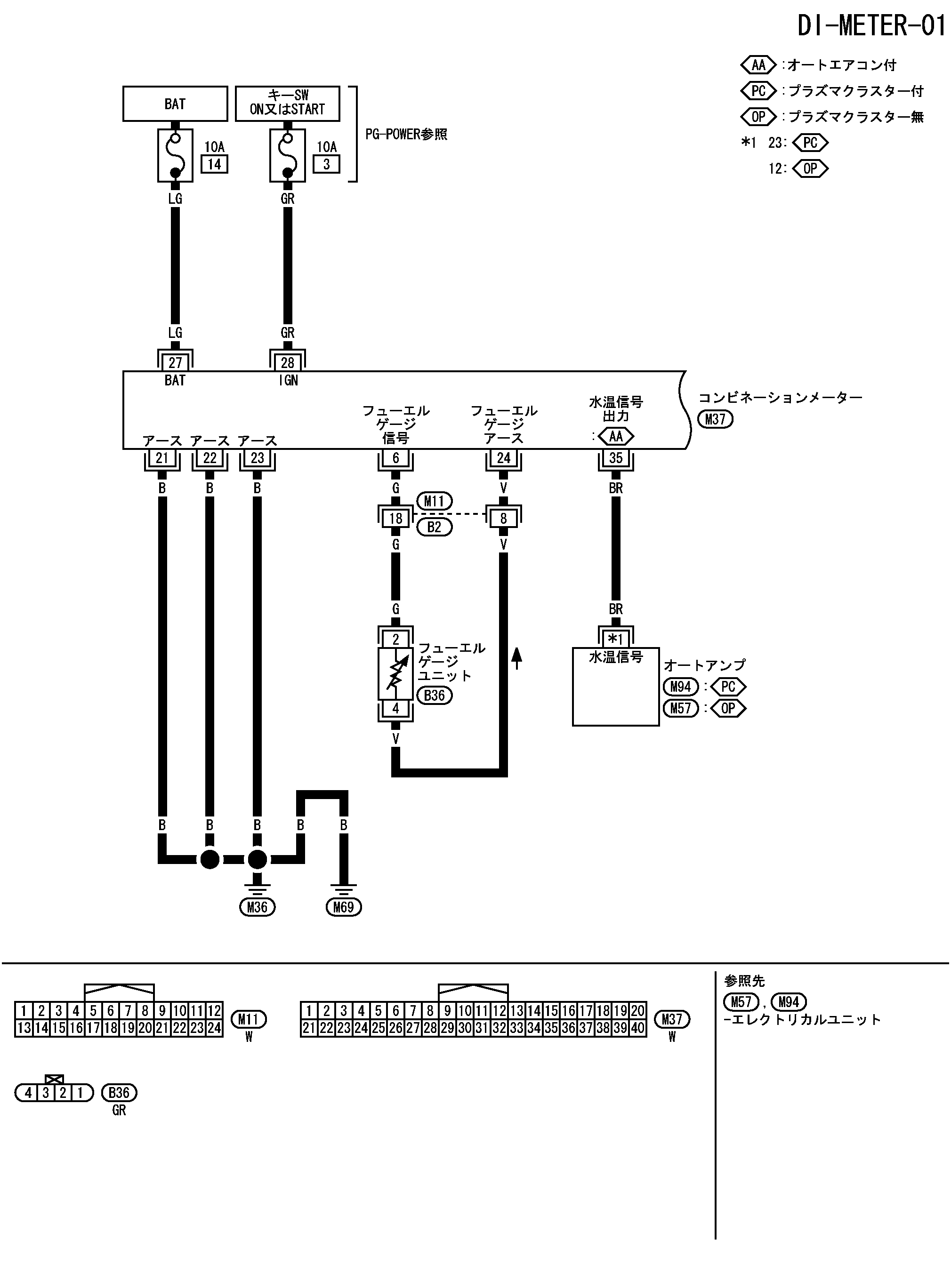

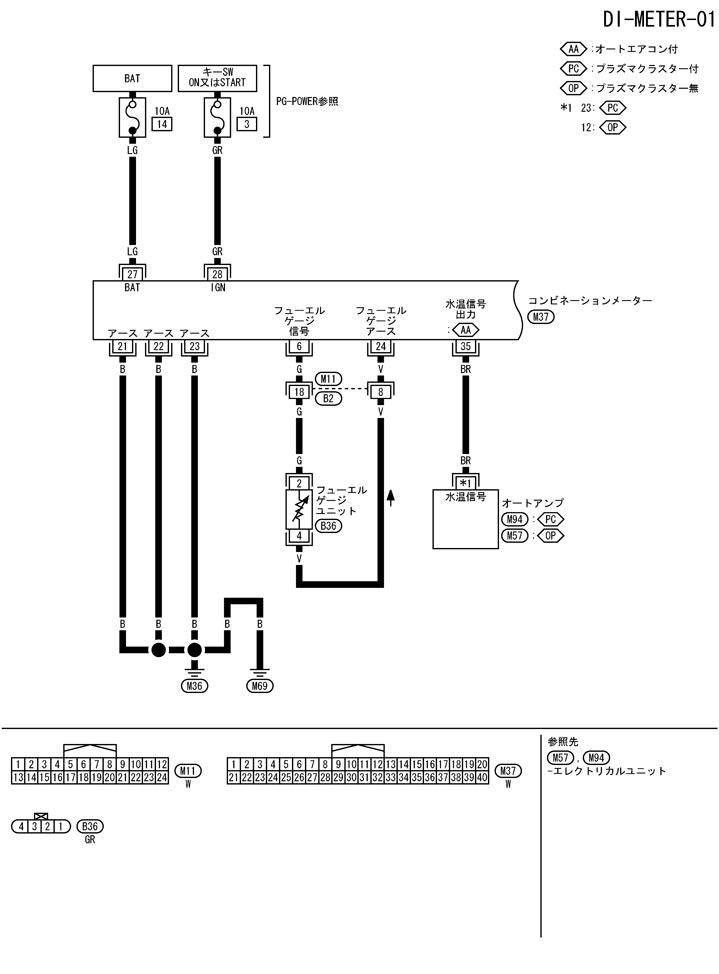

Открыть схему TKWB4965J.PDF
📄

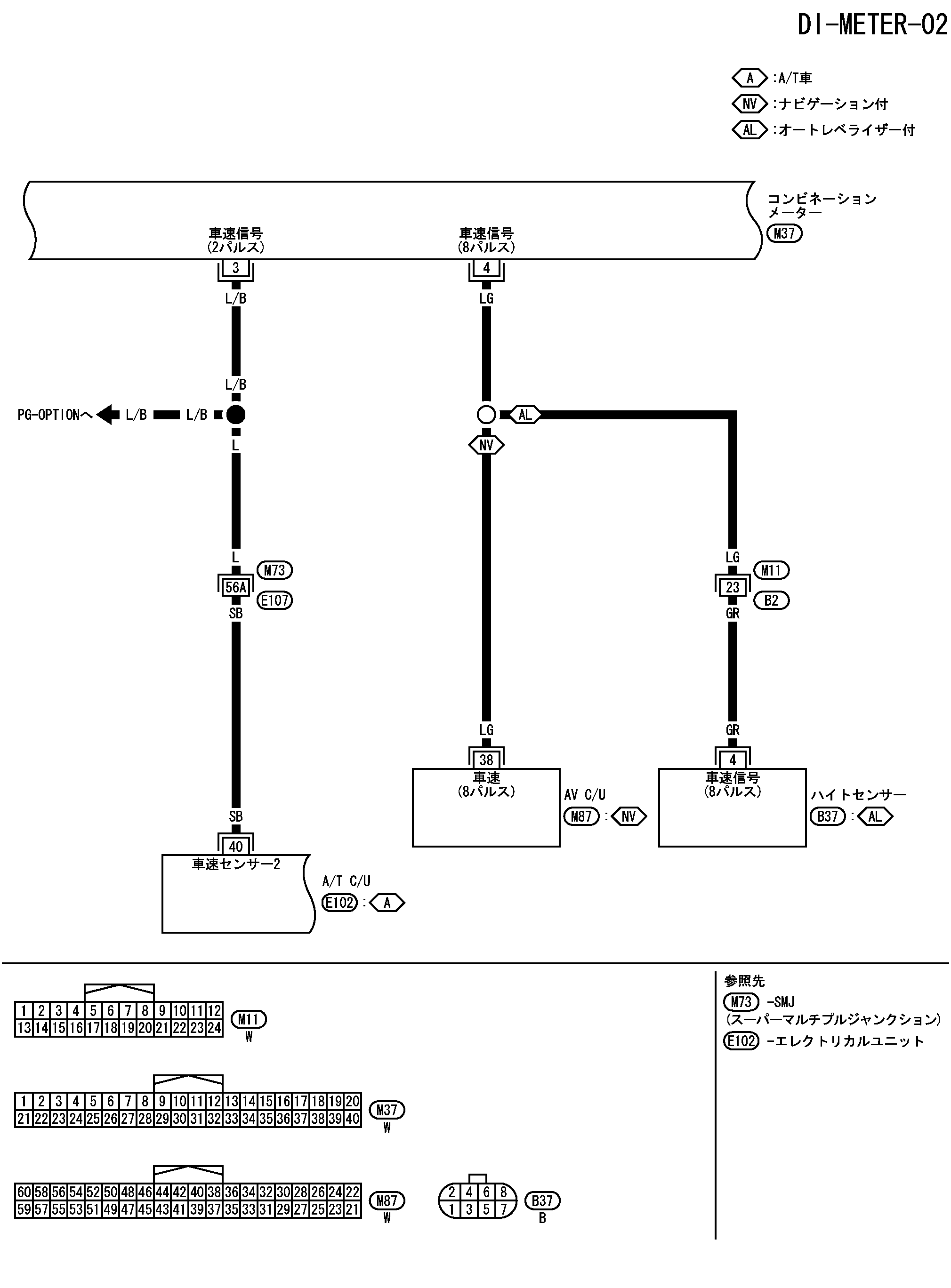

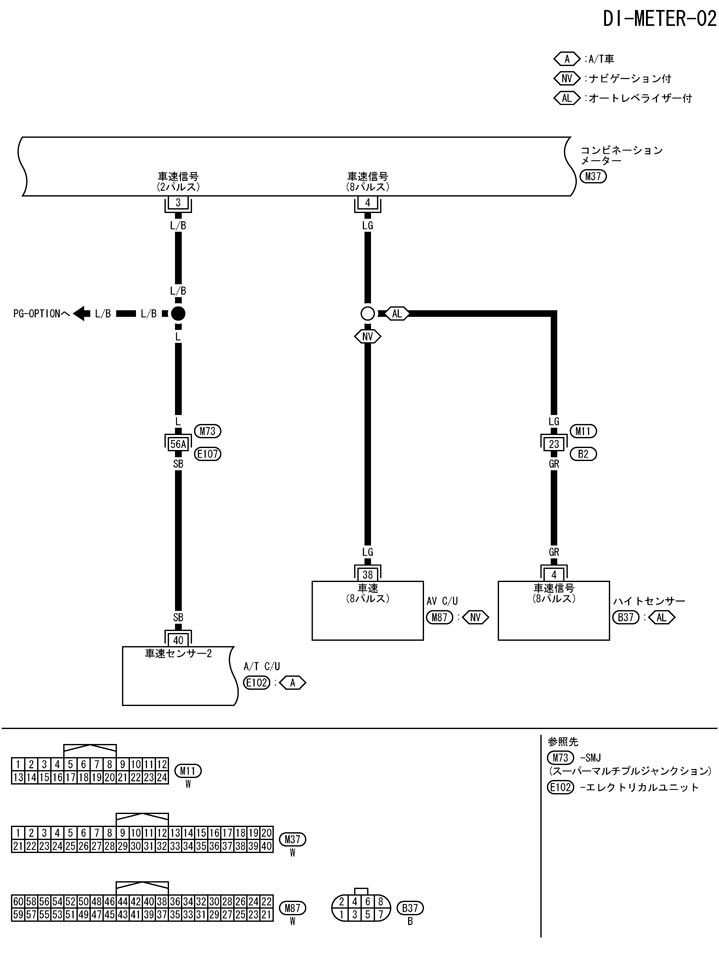

Открыть схему TKWB4966J.PDF
📄

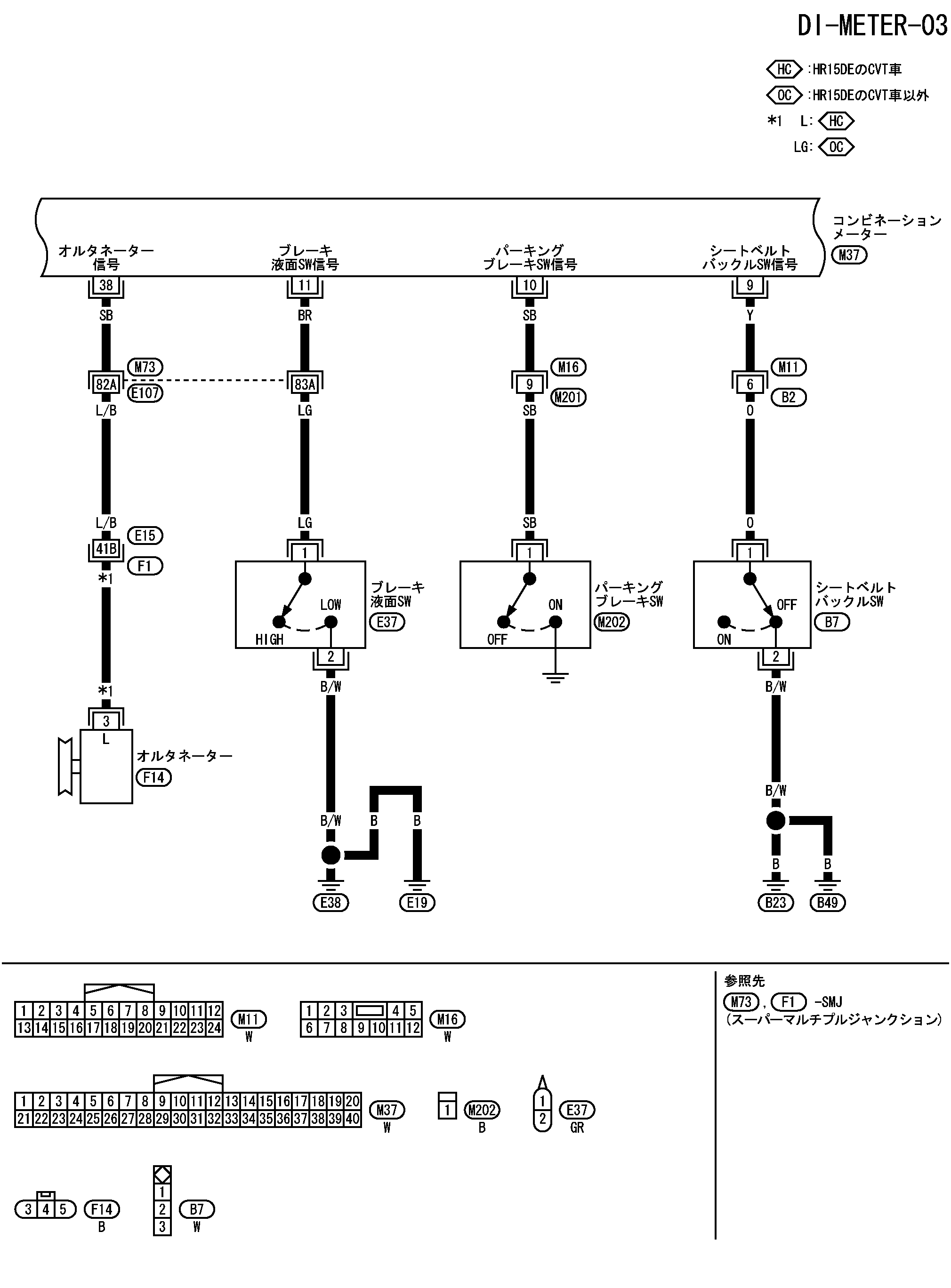

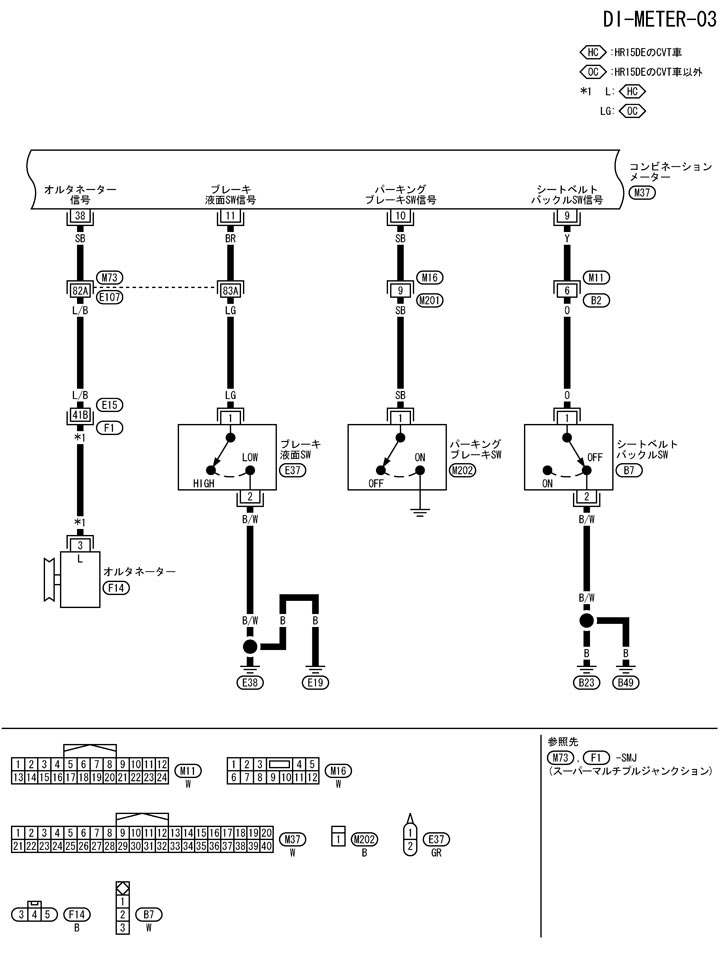

Открыть схему TKWB4967J.PDF
📄
Открыть схему TKWB4402J.PDF
📄

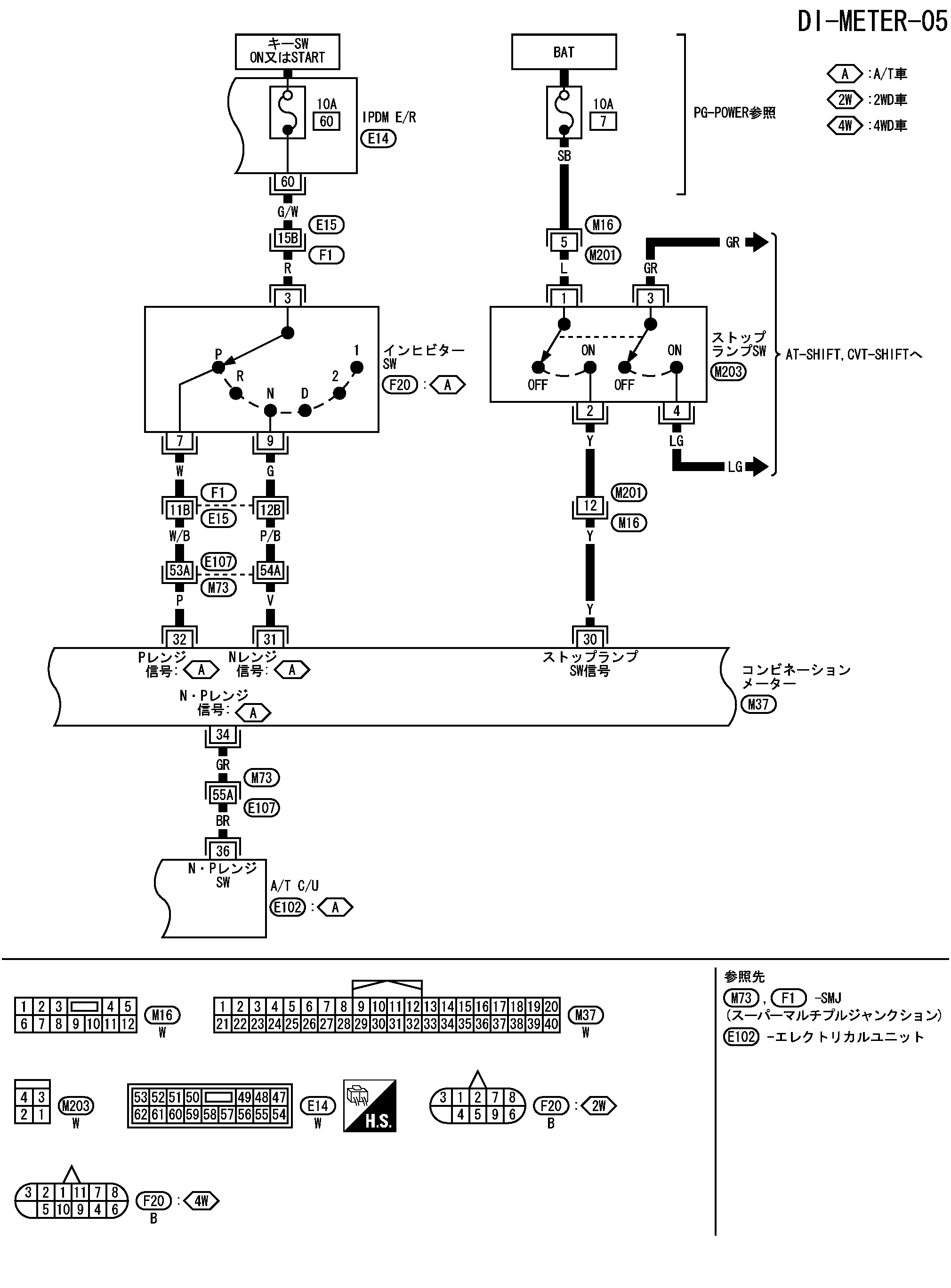

Открыть схему TKWB4403J.PDF
📄

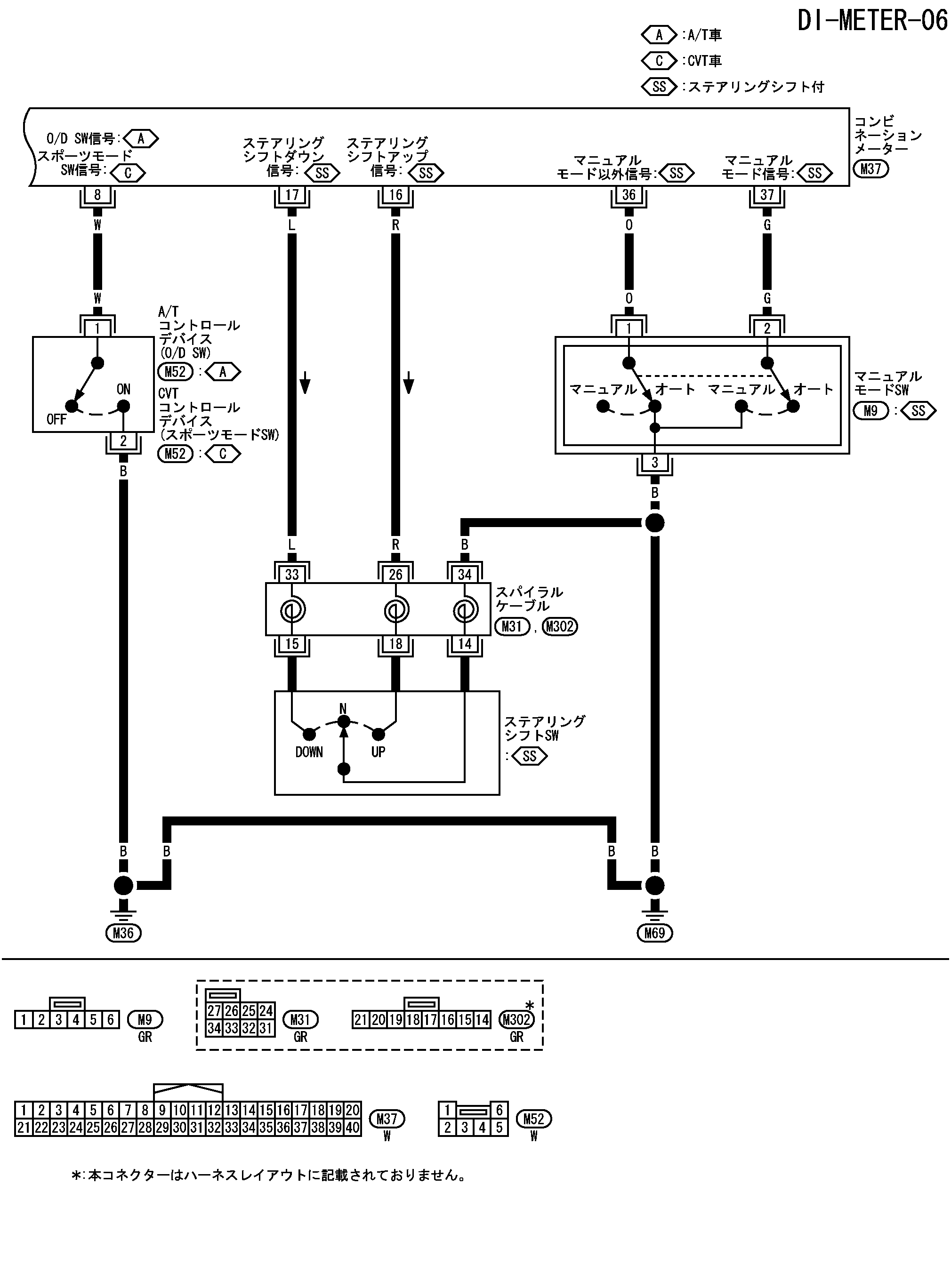

Открыть схему TKWB4404J.PDF
