Комбинированный счетчик
|
端子 番号 |
信号名称 |
信号の入出力 |
測定条件 |
基準値（V） |
||
|
キーSW |
操作又は状態 |
|||||
|
1 |
CAN ‐H |
— |
— |
— |
— |
|
|
2 |
CAN ‐L |
— |
— |
— |
— |
|
|
3*1 |

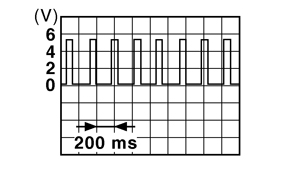

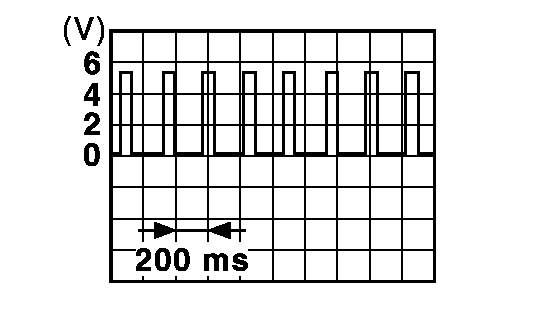

車速信号 （2パルス） |
出力 |
ON |
車速約40 km/h 時 |
参考：
仕様（接続先ユニット）により最大電圧値は異なる。
|
|
|
4*1 |

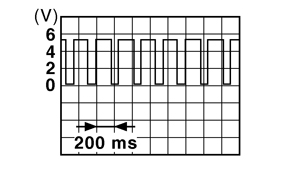

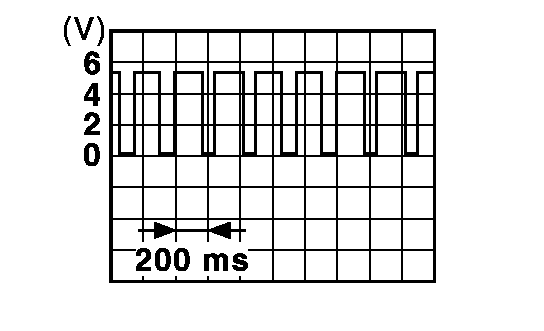

車速信号 （8パルス） |
出力 |
ON |
車速約40 km/h 時 |
参考：
仕様（接続先ユニット）により最大電圧値は異なる。
|
|
|
6 |

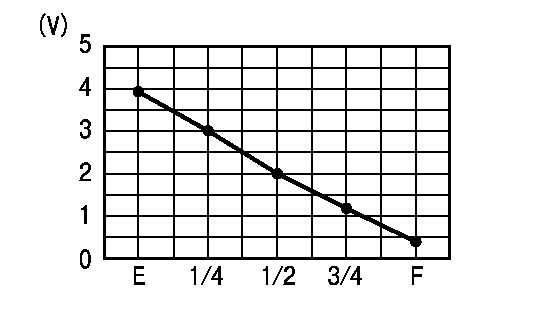

フューエルゲージ信号 |
入力 |
ON |
燃料計指示値 |
|
|
|
7 |
エアバッグ信号 |
入力 |
ON |
エアバッグ警告灯 |
点灯時 |
約 5 |
|
消灯時 |
約 0 |
|||||
|
8 |
O/D OFF SW信号 （スポーツモードSW信号） |
入力 |
ON |
O/D OFF SW （スポーツモードSW） |
押していないとき |
約 12 |
|
押しているとき |
約 0 |
|||||
|
9 |
シートベルトバックルSW信号 |
入力 |
ON |
運転席シートベルト |
非装着時 |
約 0 |
|
装着時 |
約 12 |
|||||
|
10 |
パーキングブレーキSW信号 |
入力 |
ON |
パーキングブレーキ |
作用時 |
約0 |
|
解除時 |
約 12 |
|||||
|
11 |
ブレーキ液面SW信号 |
入力 |
ON |
ブレーキ液面 |
正常 |
約 12 |
|
異常 |
約 0 |
|||||
|
16*2 |
ステアリングシフトアップ信号 |
入力 |
ON |
ステアリングシフトアップSW |
押していないとき |
約 12 |
|
押しているとき |
約 0 |
|||||
|
17*2 |
ステアリングシフトダウン信号 |
入力 |
ON |
ステアリングシフトダウンSW |
押していないとき |
約 12 |
|
押しているとき |
約 0 |
|||||
|
21 |
アース |
— |
ON |
— |
約0 |
|
|
22 |
||||||
|
23 |
||||||
|
24 |
フューエルゲージアース |
— |
ON |
— |
約0 |
|
|
27 |
BAT電源 |
入力 |
OFF |
— |
電源電圧 |
|
|
28 |
IGN電源 |
入力 |
ON |
― |
電源電圧 |
|
|
30 |
ストップランプSW信号 |
入力 |
ON |
ブレーキペダル |
踏む |
約 12 |
|
踏まない |
約 0 |
|||||
|
31 |
Nレンジ信号 |
入力 |
ON |
セレクターレバー |
“N”レンジ |
約 12 |
|
“N”レンジ以外 |
約 0 |
|||||
|
32 |
Pレンジ信号 |
入力 |
ON |
セレクターレバー |
“P”レンジ |
約 12 |
|
“P”レンジ以外 |
約 0 |
|||||
|
34 |
N・Pレンジ信号 |
出力 |
ON |
セレクターレバー |
“N”レンジ、又は“P”レンジ |
約 12 |
|
“N”レンジ、及び“P”レンジ以外 |
約 0 |
|||||
|
35 |

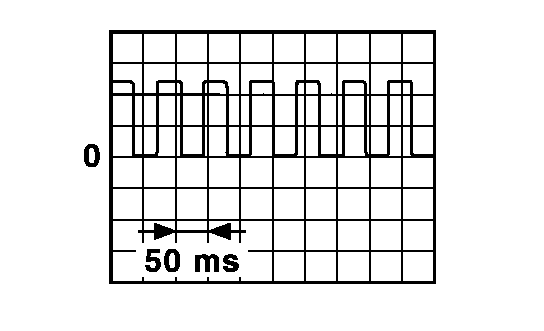

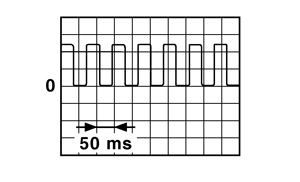

水温信号 |
出力 |
ON |
冷却水温約20℃（暖機前） |
|
|
|
冷却水温約80℃（暖機後） |
|
|||||
|
36 |
マニュアルモード以外信号 |
入力 |
ON |
ステアリングシフトメインSW |
押していないとき |
約 12 |
|
押しているとき |
約 0 |
|||||
|
37 |
マニュアルモード信号 |
入力 |
ON |
ステアリングシフトメインSW |
押していないとき |
約 0 |
|
押しているとき |
約 12 |
|||||
|
38 |
オルタネーター信号 |
入力 |
ON |
充電警告灯 |
点灯時 |
約 0 |
|
消灯時 |
約 12 |
|||||
