Видео, аудио типы и сигналы

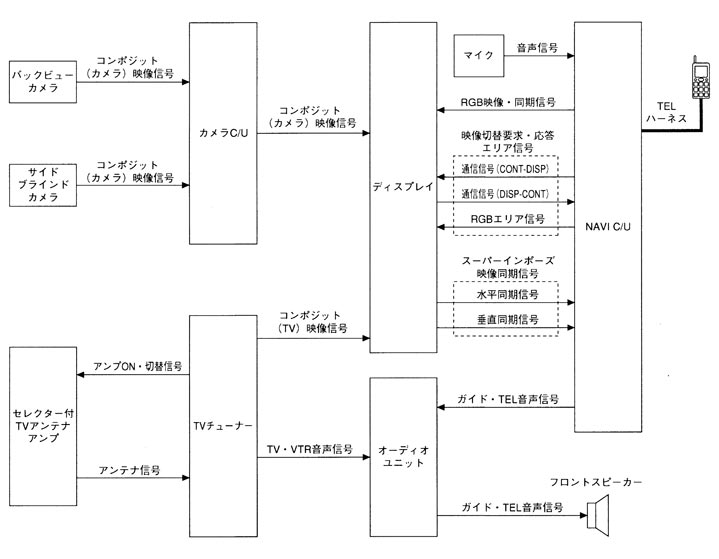

ディスプレイに映し出す映像には、NAVI C/Uで描画したRGB映像、TVチューナー及びカメラC/Uから送信されるコンポジット映像、及びコンポジット映像上にNAVI C/Uが描画したRGB映像（スーパーインポーズ映像）がある。
ディスプレイで映し出す映像はNAVI C/Uが制御しており、NAVI C/U～ディスプレイ間の通信によって、映像信号や映像モードの切り替え、画質設定等の制御を行っている。
TV音声、ハンズフリーフォン時の受話音声、AutoDJの読み上げ音声、及びナビゲーションシステムのルートガイド時に出力されるガイド音声は、オーディオユニットに送信され、各スピーカーから出力される。

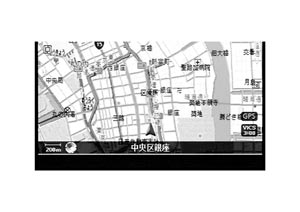

RGB映像

NAVI C/Uで描画したRGB映像は、RGB信号線でディスプレイに送信され、RGB映像が表示する。

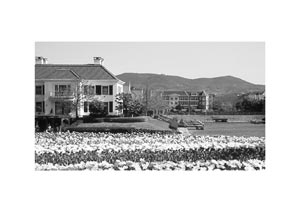

コンポジット（TV）映像

TVアンテナで受信したTV放送信号は、セレクター付TVアンテナアンプを介してTVチューナーへ送信され、TVチューナーからコンポジット映像信号をディスプレイへ送信し、TV映像を表示する。
ディスプレイに入力されるコンポジット信号2系統（TV、カメラ）の切り替えは、NAVI C/Uとの通信によって行われる。

コンポジット（カメラ）映像信号

バックビューカメラ及びサイドブラインドカメラで映し出した映像はカメラC/Uに出力され、カメラC/Uからコンポジット（カメラ）映像信号をディスプレイに出力し、カメラ映像を表示する。またカメラ映像にはカメラC/Uで描画したRGB映像（リバース時には車幅・距離目安線及び予想進路線、サイドブラインドモニタースイッチON時には左前・側方目安線）を合成しディスプレイに表示する。目安線及び予想進路線の詳細は、バックビューモニター表示時の車幅・距離目安線及び予想進路線表示機能を参照。

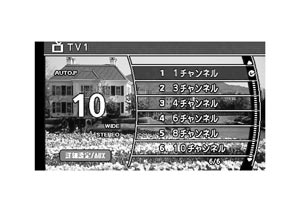

スーパーインポーズ映像

TV映像時にTV・AUXスイッチを押したときや、カメラ映像時に画面上にスーパーインポーズ映像（コンポジット映像上にRGB映像を重ねた映像）が表示される。
NAVI C/Uは、スーパーインポーズ映像の種類によって、RGBエリア信号の出力を変化させディスプレイに送信し、ディスプレイからの水平・垂直同期信号によってスーパーインポーズ映像の同期を行っている。

TV音声信号

TVアンテナで受信したTV放送信号は、セレクター付TVアンテナアンプを介してTVチューナーに送信され、TVチューナーで映像信号と音声信号に分離し、音声信号をオーディオユニットに送信し、オーディオユニットから各スピーカーに出力する。

受話音声信号

ハンズフリーフォン時の受話音声は、携帯電話からTELハーネス、及びNAVI C/Uを介してTEL音声信号線でオーディオユニットに送信され、フロントスピーカーに出力する。
ハンズフリーフォン時にオーディオがONになっているときは、オーディオ音声をミュートする。■ 注意 ■
Bluetooth^® 対応電話を使用し、無線ハンズフリーフォン時は携帯電話～NAVI C/U間が無線通信となる。

発話音声信号

ハンズフリーフォン時の発話音声は、マイクからNAVI C/U、及びTELハーネスを介して携帯電話に送信される。■ 注意 ■
Bluetooth^® 対応電話を使用し、無線ハンズフリーフォン時はNAVI C/U～携帯電話間が無線通信となる。

AutoDJ読み上げ音声信号

AutoDJの読み上げ音声は、カーウイングス情報センターから送信されたテキストデータを携帯電話、及びTELハーネスを介してNAVI C/Uが受信し、ガイド音声信号線でオーディオユニットに送信され、フロントスピーカーに出力する。
AutoDJ読み上げ時にオーディオがONになっているときは、オーディオ音声をミュートする。

ガイド音声信号

ナビゲーションシステムのルートガイド時に出力されるガイド音声信号は、NAVI C/Uからガイド音声信号線でオーディオユニットに送信され、フロントスピーカーに出力する。
オーディオがONになっているときにガイド音声を出力するときは、フロントスピーカーのオーディオ音声出力を10 dB下げてガイド音声を出力する。
ガイド音声が出力されているときに音量を調整するとガイド音量の変更ができる。

ディスプレイ自動減光機能

ライトスイッチON時にディスプレイを減光するか否かの判定は、BCMからNAVI C/Uに出力している自動減光信号の出力状態によって決定する。ライトスイッチがONのときでも、オートライト受光センサーが感知する車外の照度によってはディスプレイは減光しない。オートライト受光センサーが感知する照度の詳細は、自動調光機能作動説明を参照。
