сигнал связи

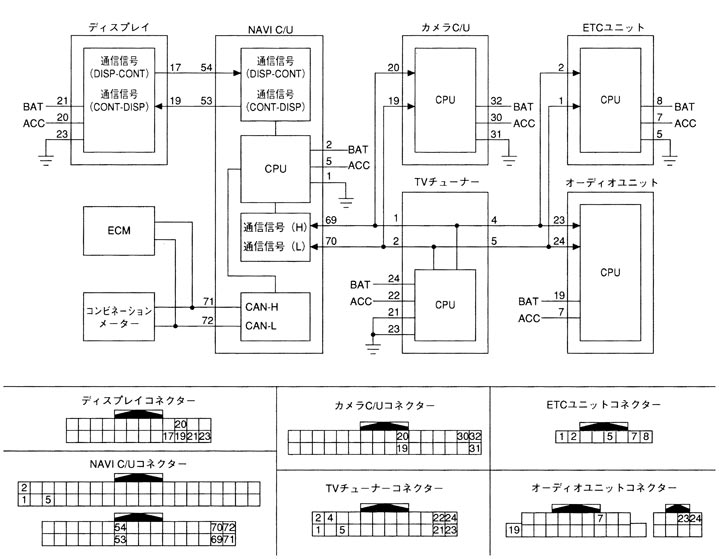

ナビゲーションシステムを構成している各ユニット間を2本の通信信号線（H、Ｌ）で接続し、NAVI C/Uはマスターユニットとしてシステムを構成している各ユニットへ（スレーブユニット）と1対1でデータ信号の送受信をし制御を行っている。また、オーディオユニットはサブマスターユニットとしてＴＶチューナーとデータ信号の送受信をしており、通信状態をNAVI C/Uへ送信している。
2本の通信信号線（H、L）はノイズに強いツイストペア線を採用している。
NAVI C/Uは、ディスプレイとのシリアル通信によって表示、画質制御の要求信号を送信し、ディスプレイから応答信号を受信する。

NAVI C/UはCAN通信で接続され、ECM、及びコンビネーションメーターからデータ信号を受信し、得られた情報により燃費情報、ドライブ情報の数値を演算しディスプレイに送信している。
NAVI C/U～ディスプレイ間通信制御

制御分類	制御内容
ディスプレイ制御	バックライト電源
	映像信号切り替え（RGB、コンポジット）
	映像モード切り替え（ノーマル、フル、ワイド）
	映像ミュート
画質設定制御	昼夜設定
	明るさ調整
	色の濃さ調整
	色合い調整
	コントラスト調整

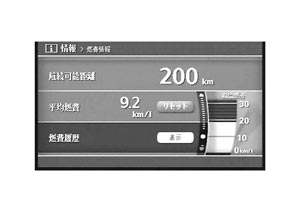

車両情報表示機能

NAVI C/Uは、ECM、及びコンビネーションメーターからCAN通信によってデータ信号を受信し、得られた情報から各数値を演算して各情報を表示する。

表示機能	受信信号（送信ユニット）	表示原理
瞬間燃費表示	燃料消費量モニター信号（ECM）エンジン状態信号（ECM）車速信号（コンビネーションメーター）	車速信号と燃料消費量モニター信号により瞬間燃費を演算し、エンジン状態信号が、“回転中”のときに瞬間燃費バーを表示する。
航続可能距離表示	航続可能距離信号（コンビネーションメーター）燃料残量警告信号（コンビネーションメーター）	航続可能距離信号により航続可能距離を表示し、燃料残量警告信号がONになると、航続可能距離表示を“ ”表示にする。キースイッチOFFでもデータは保持される。
平均燃費表示	燃料消費量モニター信号（ECM）車速信号（コンビネーションメーター）	燃料消費量モニター信号と車速信号により平均燃費を演算し、平均燃費を表示する。平均燃費リセット後、30秒経過、及び500 m走行するまで平均燃費は表示されない。キースイッチOFFでもデータは保持される。
走行距離表示	車速信号（コンビネーションメーター）	NAVI C/U内の時間と車速信号により走行距離を演算し、走行距離を表示する。キースイッチOFFでもデータは保持される。
