Проверка компонентов

ステアリングスイッチ単体点検

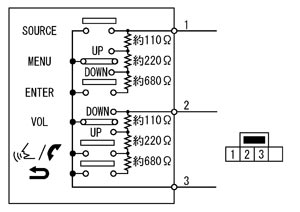

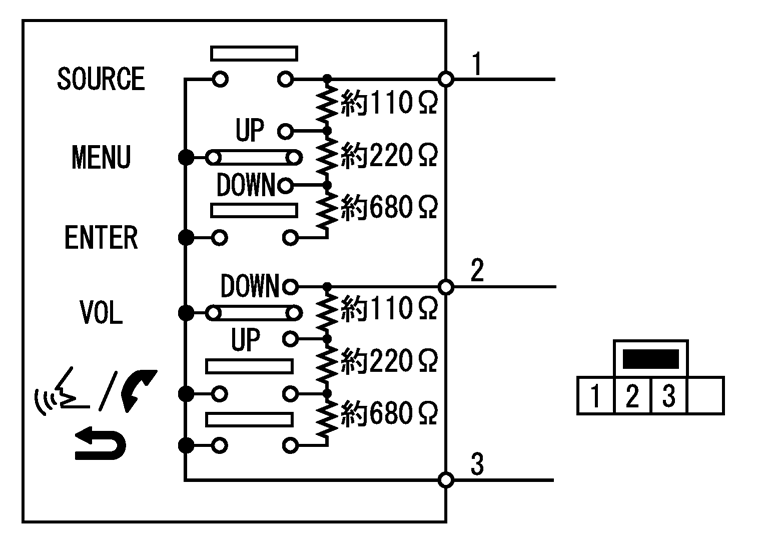

ステアリングスイッチのコネクター1～3番端子間、2～3番端子間の抵抗値を測定する。

1－3番端子間
ENTER スイッチON	：990～1030 Ω
MENUスイッチDOWN	：324～336 Ω
MENUスイッチUP	：108～112 Ω
SOURCEスイッチON	：0～1 Ω

2－3番端子間
スイッチON	：990～1030 Ω
スイッチON	：324～336 Ω
VOLスイッチUP	：108～112 Ω
VOLスイッチDOWN	：0～1 Ω
