概要

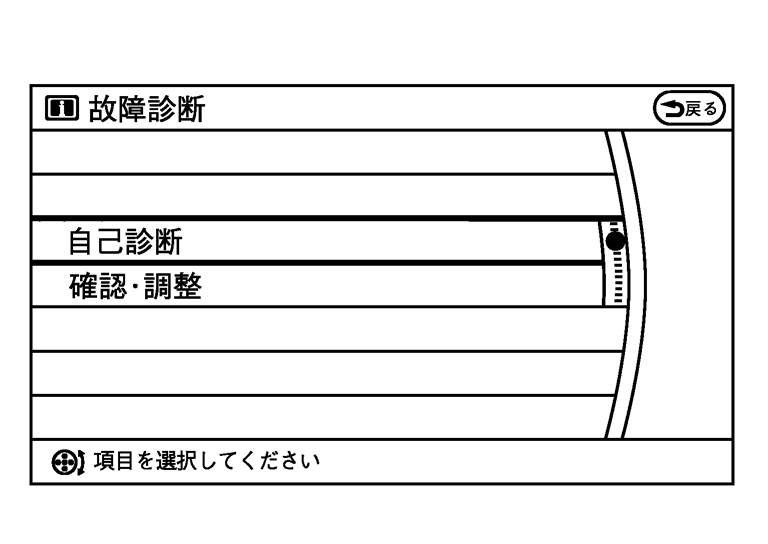

オンボード診断機能には自動的に診断が行われる自己診断モードと、手動で操作する確認・調整モードがある。
自己診断モードはAV C/U、 ETCユニットの診断、システムを構成する各ユニット間の接続診断、及びAV C/UとGPSアンテナ間の接続診断を実施し、結果をディスプレイに表示する。
確認・調整モードは人間の操作と判断を必要とする（システム側での自動判定ができない）車両信号、設定値の確認・変更や調整、システムのエラー履歴、及びシステムの通信状態をモニターすることができる。

オンボード診断項目

モード			診断内容
自己診断			AV C/Uの診断 ETCユニットの診断 AV C/U〜GPSアンテナ間の接続診断、AV C/U〜各ユニットの接続診断を行う
確認・調整	画面診断		カラーバー表示による色合いの確認、グレースケール表示による色の濃淡の確認、及びタッチパネルの位置調整¹ 又は反応確認² ができる
	車両信号診断		車速、パーキングブレーキ、ライト、IGN（キーSW）、リバースの各信号診断ができる
	スピーカ診断		テストトーンによるスピーカーの接続確認ができる
	ナビゲーション	角度調整	車が実際に曲がる角度とカーマークが曲がる角度にずれが生じたときに調整できる
		距離調整	現在位置マークと実際の位置とのずれが生じたときに調整できる
	エラー履歴表示		過去に発生したシステム関係の不具合と発生回数を表示し、不具合項目を選択すると最後に発生した時刻と場所を表示する
	後席時計同時リセット		—
	車両CAN診断サポートモニタ		CAN通信の送受信状態をモニターできる
	AV通信モニタ		システムを構成している各ユニット間の通信状態をモニターできる
	ハンズフリー・CARWINGS		ハンズフリー受話音量の調整、マイクスピーカ確認、モデムVer．表示、プロバイダ設定、オペレータ接続（音声データ切替：現在地通知なし）、オペレータ接続（音声データ同時）、履歴情報アップロード、リモートメンテナンス、メモリの消去などの各設定ができる
	ETCユニット	ETCエラー履歴	エラーが発生した場合、エラー発生日時とエラー内容を最新のエラー履歴よりさかのぼり10件分をメモリーする
		ETCエラー履歴消去	エラー履歴を消去することができる
		ETCユニットの接続履歴消去	ETCユニット交換、ETCユニット取り外し時、このモードで接続履歴を消去する。参考：履歴を消去せずに、ETCユニットを取り外したままキーSWをACCにすると、「ETCユニットエラー」が表示される。
	カメラコントロールユニット		カメラC/Uに接続されている信号の確認、及びバックビューカメラ、サイドブラインドカメラの映像に重ね合わせる目安線の位置を調整できる
	Bluetooth		パスキー及びデバイス名の確認、変更ができる
	ユニット接続履歴手動消去		ユニットの接続履歴、及びエラー履歴を削除する
	安全運転メッセージ		安全運転メッセージ表示機能のON/OFF設定ができる
	設定初期化をする		AV C/Uが記憶しているメモリを初期化する

*1：タッチパネルをタッチした位置とディスプレイが認識したタッチ位置に誤差が発生した場合に修正できる。
*2：タッチパネルをタッチした位置とディスプレイが認識したタッチ位置の誤差を確認できる。

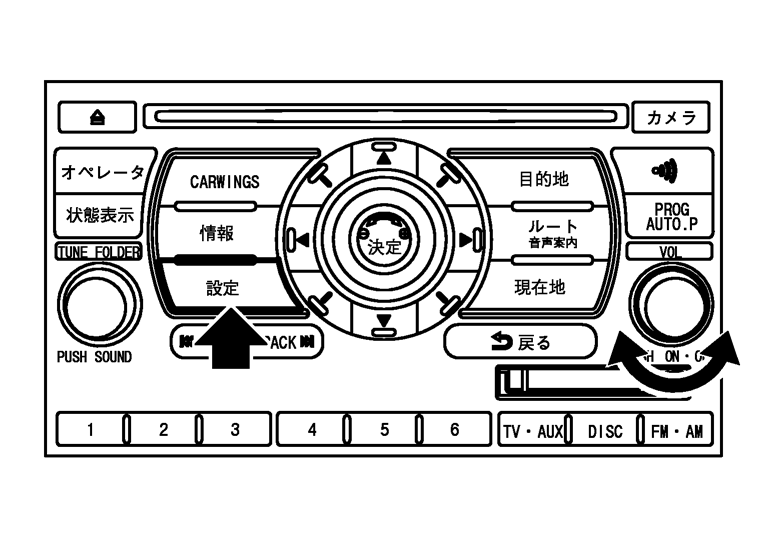

起動方法

1.エンジンを始動する。

2.オーディオをOFFにする。
