Снятие и установка

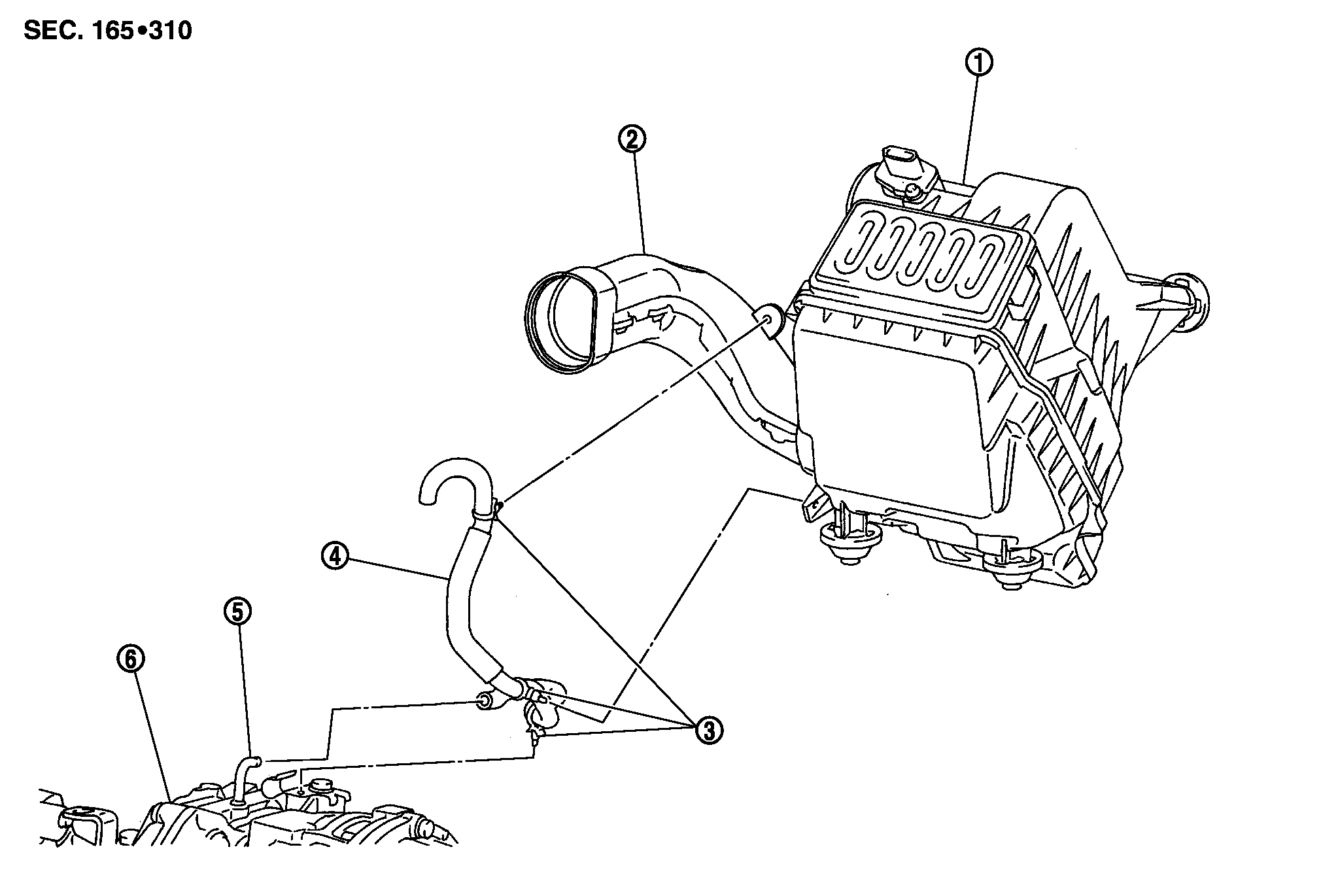

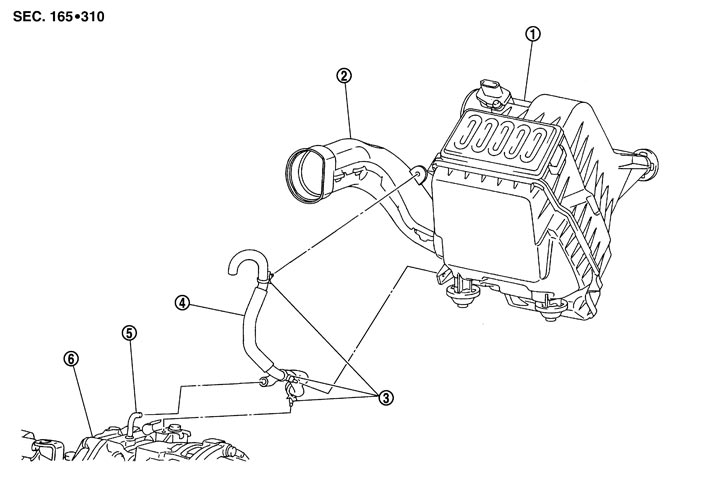

エアブリーザーホースの脱着要領については、下図を参照する。
| 1. | エアクリーナーケース | 2. | エアダクト | 3. | クリップ |
| 4. | エアブリーザーホース | 5. | トランスアクスルチューブ | 6. | トランスアクスルASSY |
■ 注意 ■
- エアブリーザーホース取り付け時、折れ、曲がり等によるつぶれ、つまりがないようにすること。
- クリップは取り付け穴に確実に固定すること。
- トランスアクスルチューブへのホース挿入代は17 mm以上確保のこと。
- エアブリーザーホースをトランスアクスルチューブへ挿入する際は、ペイントマークが車両上方を向くように取り付けること。
