Снятие и установка воздушного радиатора жидкости CVT.

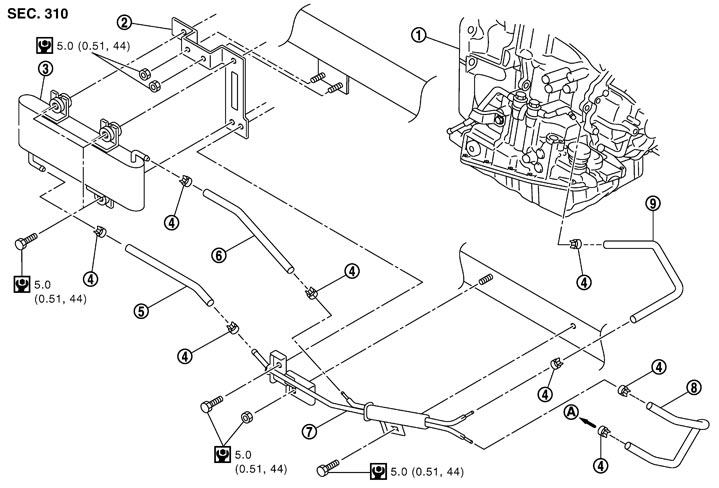

構成図|
1. |
トランスアクスルASSY |
2. |
CVTフルード空冷クーラーブラケット |
3. |
CVTフルード空冷クーラー |
|
4. |
ホースクランプ |
5. |
CVTフルードクーラーホース |
6. |
CVTフルードクーラーホース |
|
7. |
CVTフルードクーラーチューブ |
8. |
CVTフルードクーラーホース |
9. |
CVTフルードクーラーホース |
|
A. |
ラジエーターへ |
|
|
|
|
|
イラスト内のシンボルマークについては、部品構成図内で使用している記号一覧を参照する。 |
|||||
取り外し- 1.アンダーカバーを取り外す。

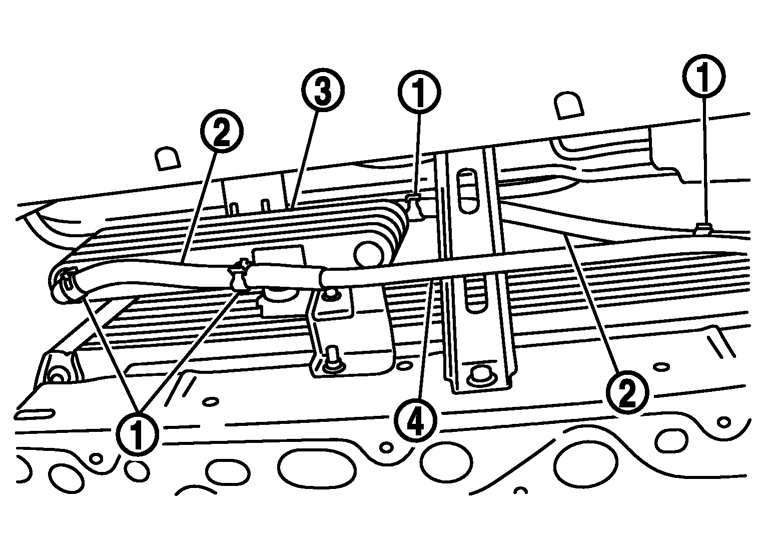

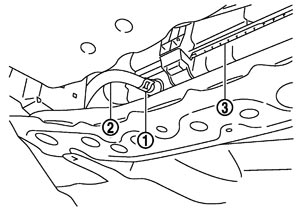

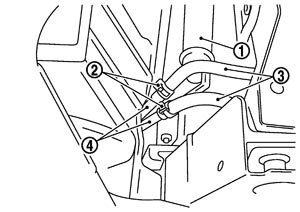

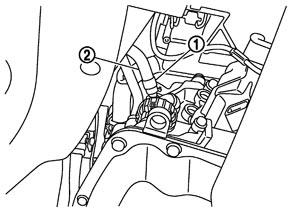

- 6.CVTフルードクーラーチューブを車両より取り外す。
- 7.CVTフルード空冷クーラーを車両より取り外す。
■ 注意 ■
CVTフルード空冷クーラーを取り外す際、CVTフルード空冷クーラーを損傷させないこと。
取り付け下記の作業に注意し、取り外しの逆の手順で行なう。

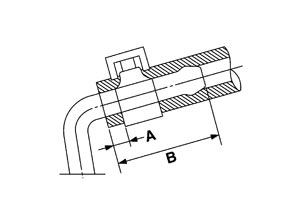

- CVTフルードクーラーホースを取り付ける際は、ペイントマークを下記表に合わせ、規定の挿入寸法(B寸法)で取り付ける。
- ホースクランプを取り付ける際は、CVTフルードクーラーホースの端から規定の寸法(A寸法)で取り付ける。■ 注意 ■ホースクランプを取り付ける際は、各ホースのペイントマークにホースクランプの爪を合わせて取り付けること。
CVTフルード空冷クーラー側 CVTフルードクーラーチューブ側 トランスアクスルASSY側 ラジエーター側 A寸法 5 - 9 mm B寸法 24 mm 33 mm 30 mm ペイントマーク 車両前向き 車両上向き - 作業終了後はCVTフルード量及び漏れの点検を行う。点検を参照する。
