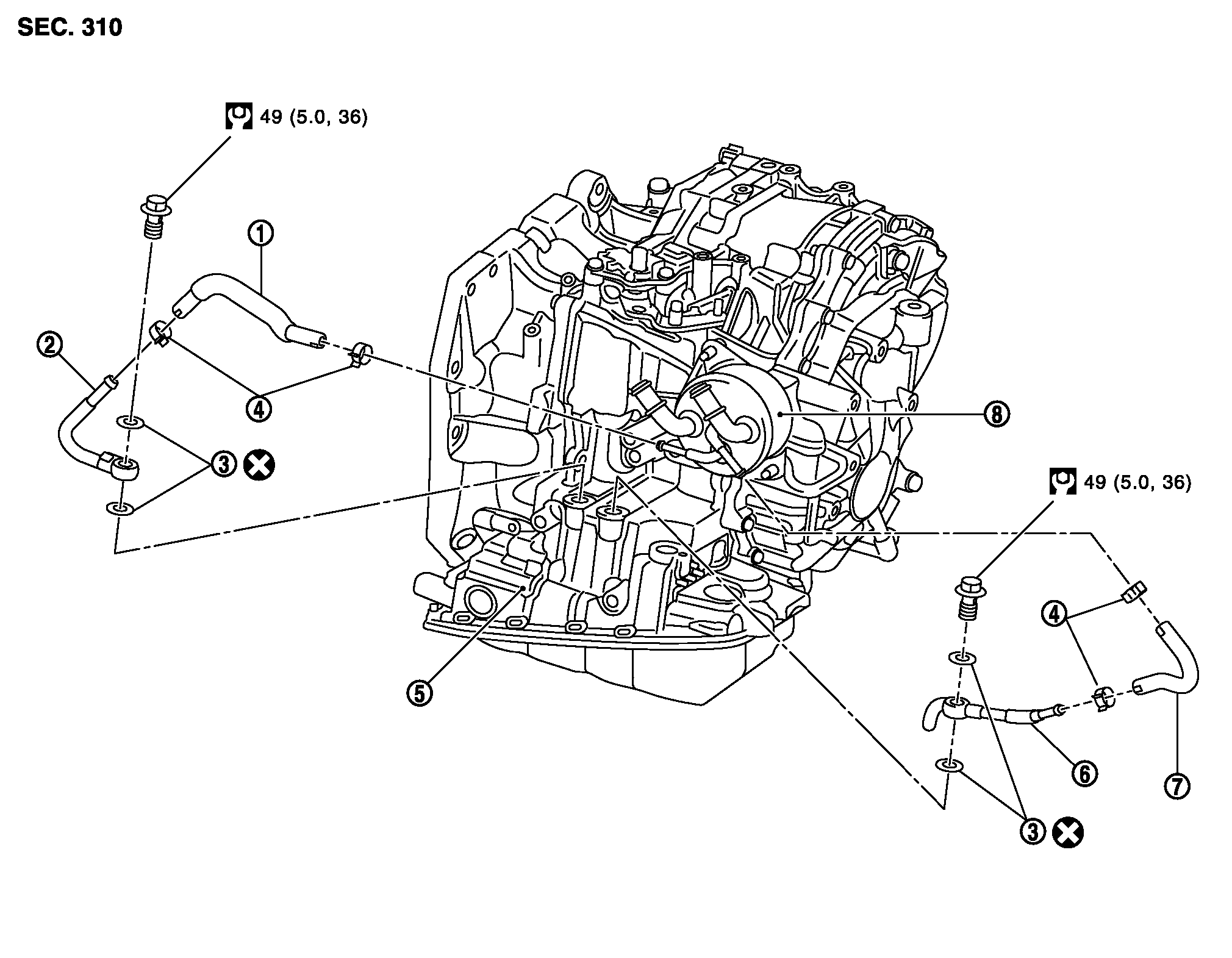

Схема конфигурации
構成図
|
1. |
CVTフルードクーラーホースA |
2. |
CVTフルードクーラーチューブA |
3. |
ガスケット |
|
4. |
ホースクランプ |
5. |
トランスアクスルASSY |
6. |
CVTフルードクーラーチューブB |
|
7. |
CVTフルードクーラーホースB |
8. |
CVTオイルウオーマー |
|
|
|
イラスト内のシンボルマークについては、GI セクション構成図の見方を参照する。 |
|||||
