Снятие и установка охладителя жидкости CVT
取り外し- 1.エアダクト（外気導入側）を取り外す。構成図を参照する。
- 2.ホースクランプを外し、CVT フルードクーラーホースAを取り外す。
- 3.ホースクランプを外し、CVT フルードクーラーホースBを取り外す。
- 4.CVT フルードクーラーチューブA及びCVT フルードクーラーチューブBを取り外す。
取り付け下記の作業に注意し、取り外しの逆の手順で行う。

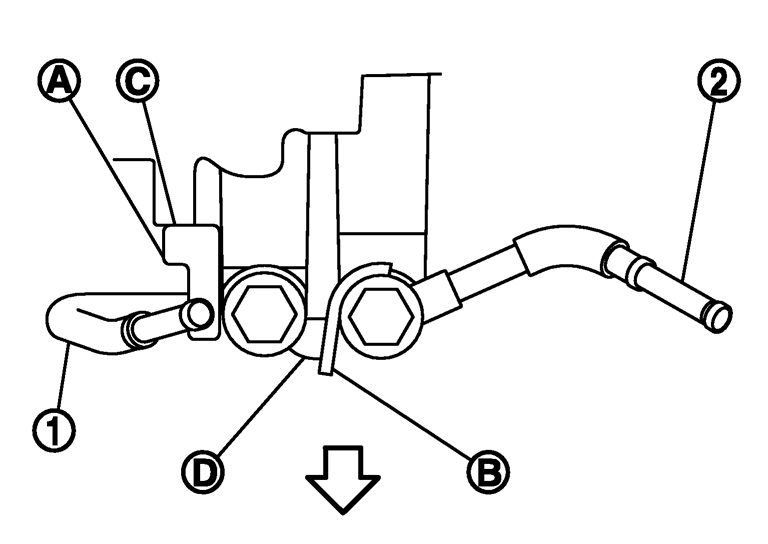

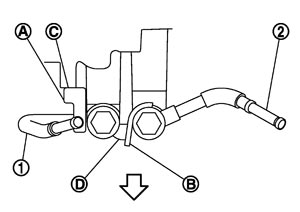

- CVTフルードクーラーチューブ（1）、（2）をトランスアクスルASSY に組み付ける際は、CVT フルードクーラーチューブのまわり止め（A）、（B）をトランスアクスルケース（C）、（D）に当てて組み付ける。
：車両前方
| CVTフルードクーラーホース | ホースエンド | ペイントマーク | ホースクランプのツメの向き注 |
| CVTフルードクーラーホースA | CVTフルードクーラーチューブ側 | 車両前方 | A |
| CVTオイルウオーマー側 | 車両前方 | A | |
| CVTフルードクーラーホースB | CVTオイルウオーマー側 | 車両前方 | A |
| CVTフルードクーラーチューブ側 | 車両前方 | A |

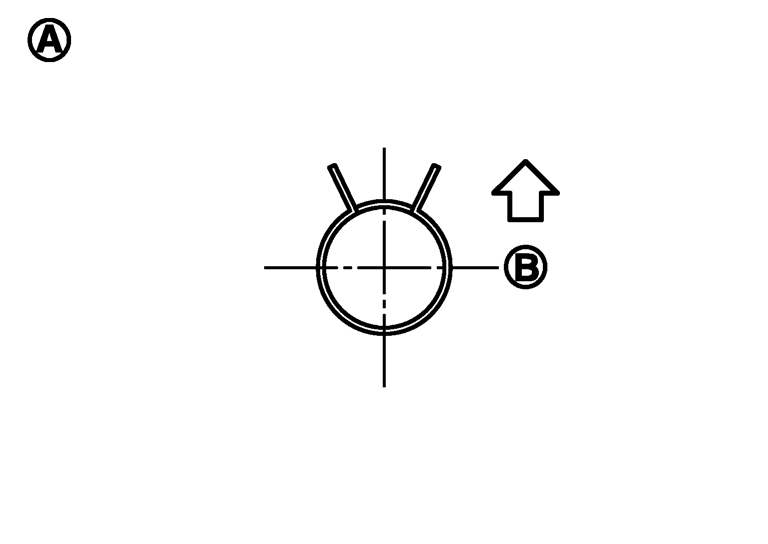

- イラストはホースエンドから見た状態を表している。
B：車両前方 - ホースクランプを取り付ける際は、ツメの中心を図のようにすること。

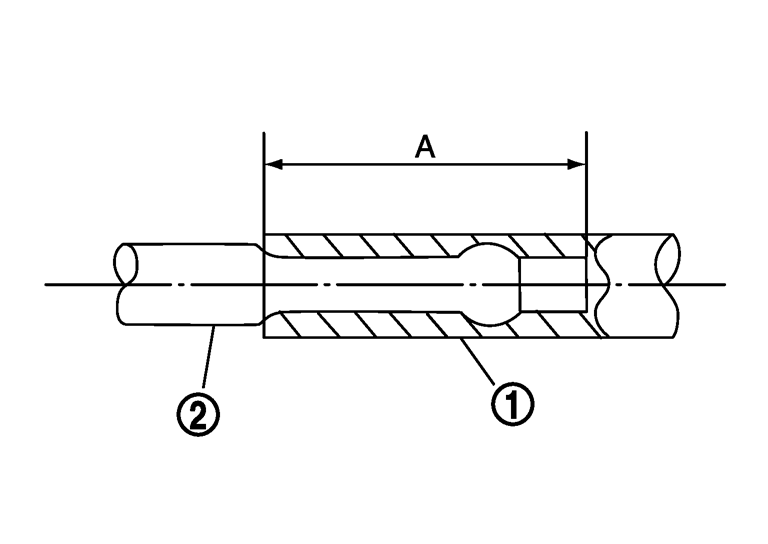

- CVTフルードクーラーホースの挿入量（A）は下記表を参照する。

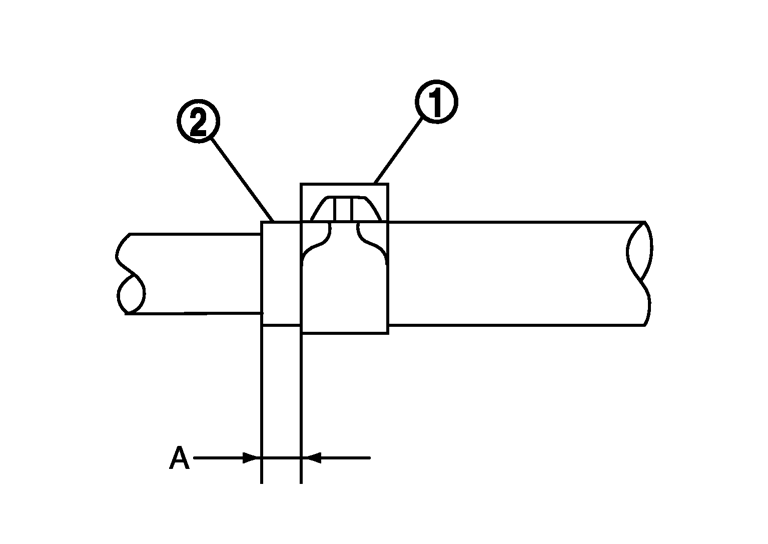

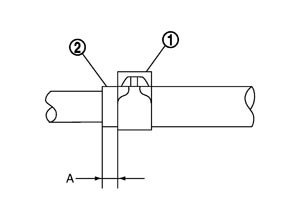

（1） （2） 挿入量（A） CVTフルードクーラーホースA CVTフルードクーラーチューブ側 33 mm CVTオイルウオーマー側 30 mm CVTフルードクーラーホースB CVTオイルウオーマー側 30 mm CVTフルードクーラーチューブ側 33 mm - ホースクランプ（1）をCVTフルードクーラーホース（2）に取り付ける際は、下記挿入量（A）を参照する。
A寸法 ：5 - 7 mm - ホースクランプがバルジ上に乗り上げないこと。
