Снятие и установка

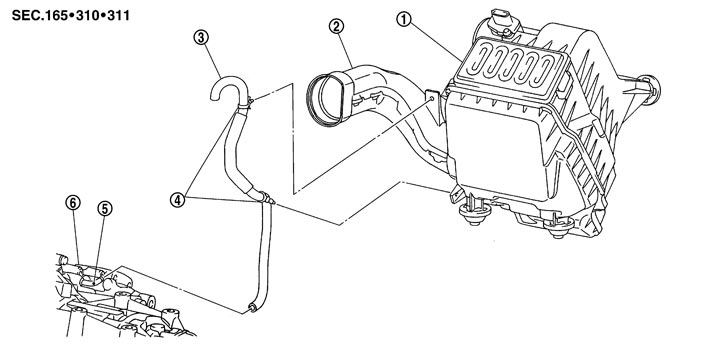

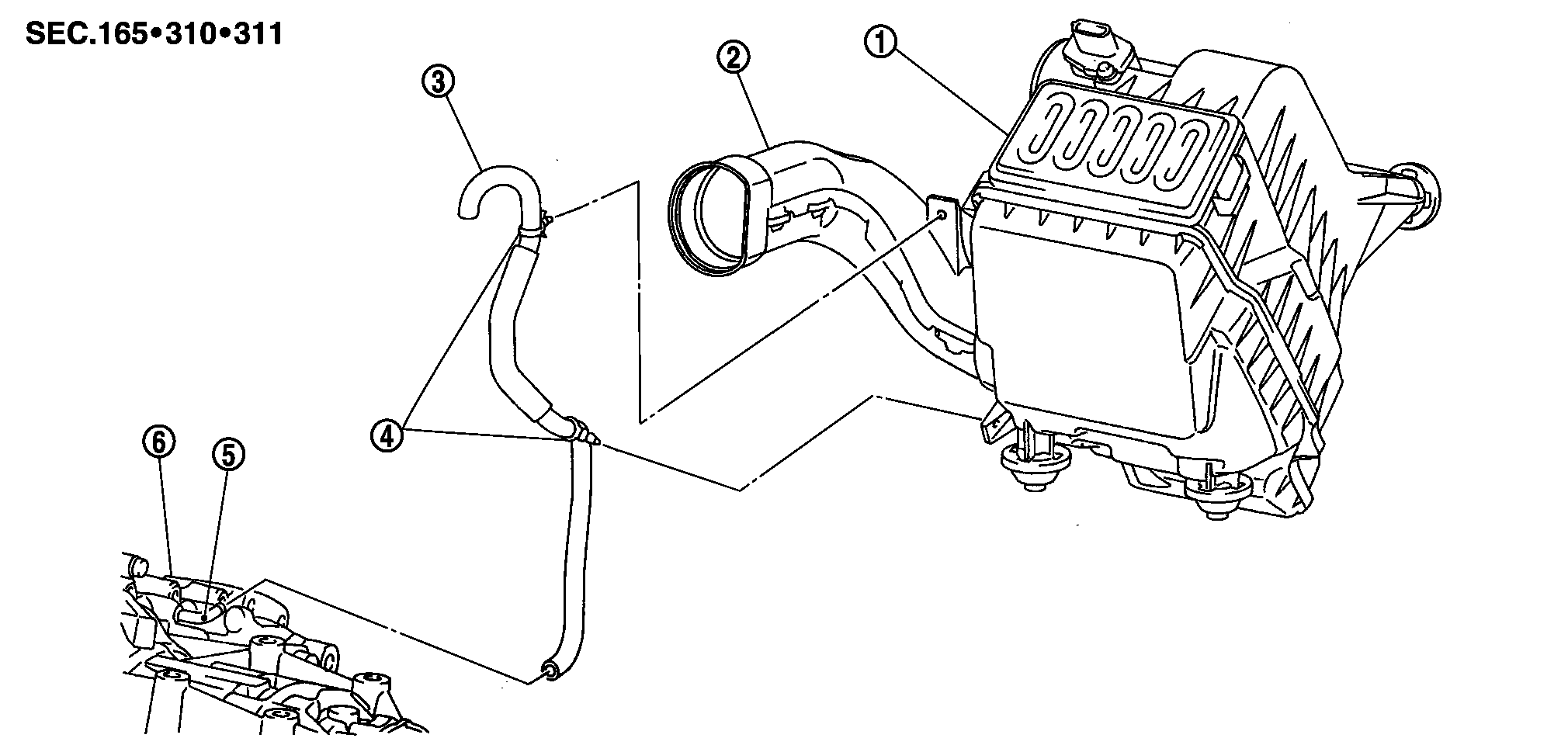

構成図
|
1. |
エアクリーナーケース |
2. |
エアダクト |
3. |
エアブリーザーホース |
|
4. |
クリップ |
5. |
エアブリーザーチューブ |
6. |
トランスアクスルASSY |
取り外し- 1.バッテリーを取り外す。バッテリーの取り外し、取り付けを参照する。
- 2.エアダクト（外気導入側）、エアダクト及びエアクリーナーケースを取り外す。構成図を参照する。
- 3.エアブリーザーホースを取り外す。
取り付け下記の作業に注意し、取り外しの逆の手順で行う。

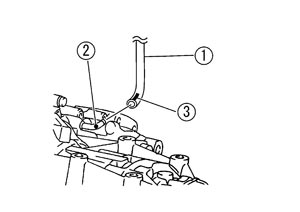

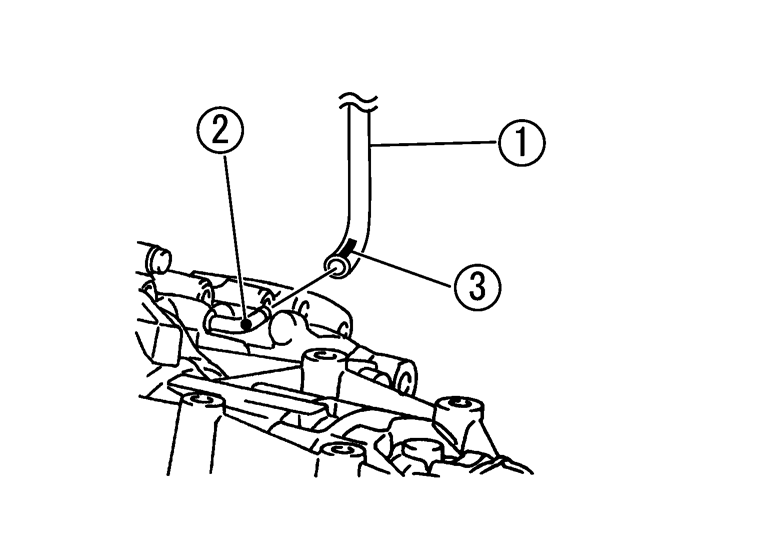

- エアブリーザーホース（1）をエアブリーザーチューブ（2）に取り付ける際は、ペイントマーク（3）が車両上側に向く様に取り付ける。また、エアブリーザーホース挿入代は17 mm以上確保する。
- エアブリーザーホースをエアダクト及びエアクリーナーケースに取り付ける際はクリップを確実に挿入する。
■ 注意 ■
エアブリーザーホース取り付け時、折れ、曲がり等によるつぶれ、つまりがないこと。
