Снятие и установка

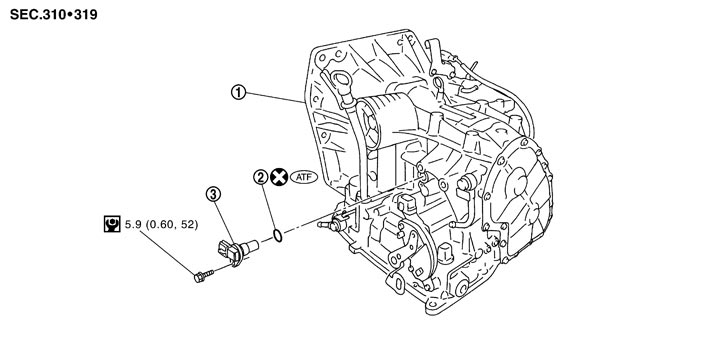

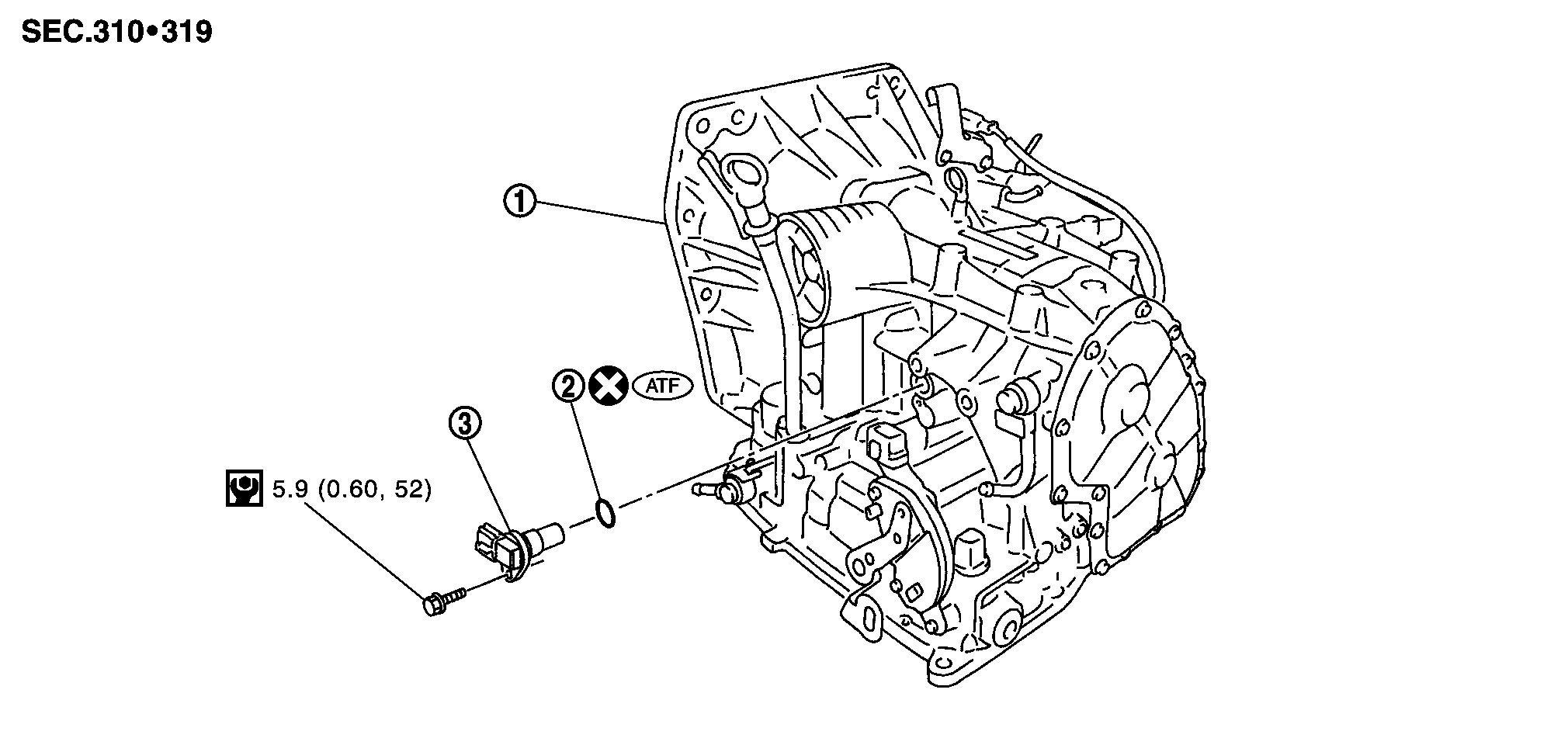

構成図
|
1. |
トランスアクスルASSY |
2. |
Oリング |
3. |
タービンセンサー（パワートレーンセンサー） |
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。 |
|||||
|
下記シンボルマークについては、指定フルードを使用する。 |
|||||
|
：ニッサンマチックフルードJ |
|
|
|
|
取り外し- 1.バッテリーマイナス端子を取り外す。バッテリーの取り外し、取り付けを参照する。
- 2.エアダクト（外気導入側）を取り外す。構成図を参照する。

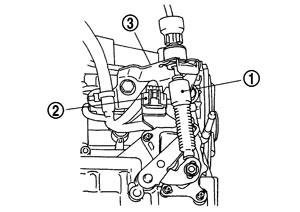

- 3.コントロールケーブル（1）を取り外す。コントロールケーブル構成図を参照する。
- 4.インヒビタースイッチコネクター（2）を取り外す。
- 5.コントロールケーブルのブラケット（3）を取り外す。コントロールケーブル構成図を参照する。

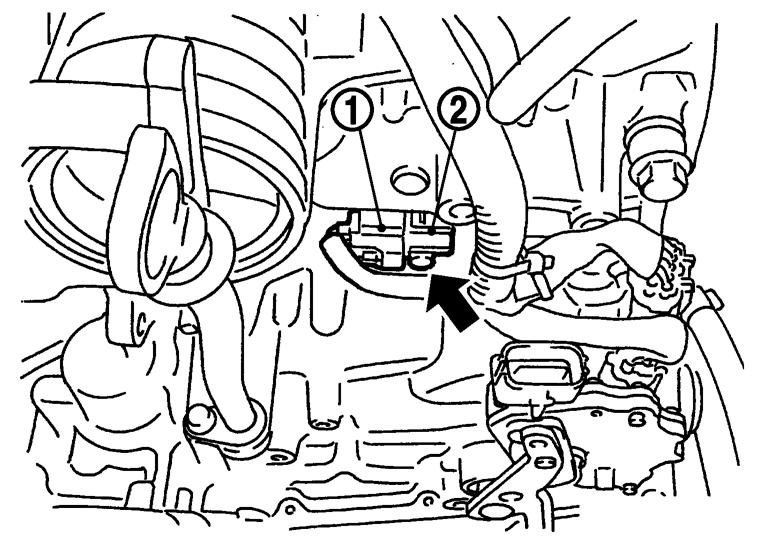

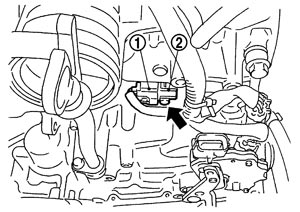

- 6.タービンセンサー（パワートレーンセンサー）コネクター（1）を取り外す。
- 7.タービンセンサー（パワートレーンセンサー）（2）の取付ボルトを外し、タービンセンサー（パワートレーンセンサー）をトランスアクスルASSYより取り外す。
- 8.Oリングをタービンセンサー（パワートレーンセンサー）より取り外す。
取り付け下記の作業に注意し、取り外しの逆の手順で行う。
■ 注意 ■
- Oリングは再使用不可部品のため、再使用しないこと。「構成図」を参照する。
- Oリングを取り付ける際は、ニッサンマチックフルードJを塗布すること。「構成図」を参照する。
- コントロールケーブルを取り付ける際は、A/Tポジションの調整を行う。A/Tポジションの調整を参照する。
