Снятие и установка

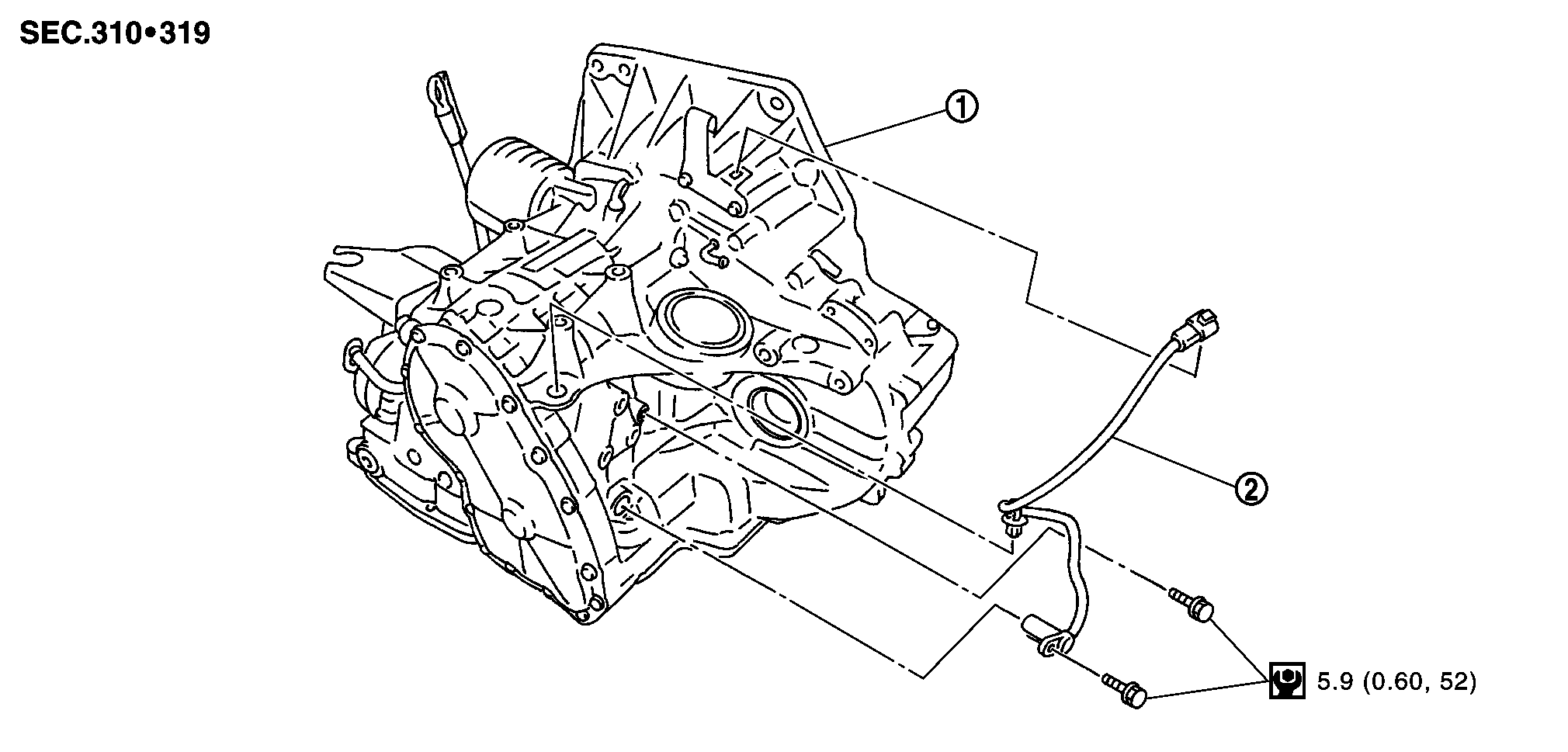

 構成図



1.
トランスアクスルASSY
2.
車速センサー1(出力軸回転センサー)


イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。


 取り外し

    1.バッテリーを取り外す。バッテリーの取り外し、取り付けを参照する。
    2.エアダクト(外気導入側)、エアダクト及びエアクリーナーケースを取り外す。構成図を参照する。
    3.車速センサー1(出力軸回転センサー)コネクターを取り外す。

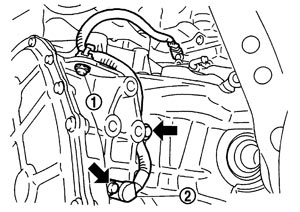

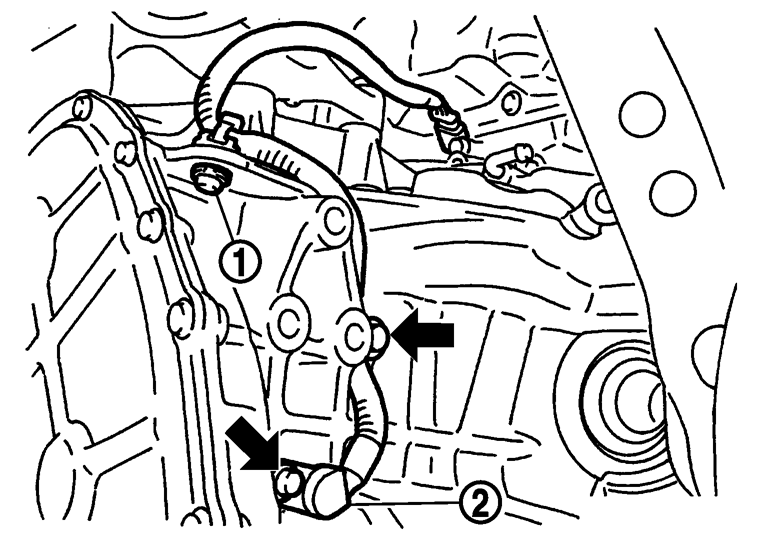

    4.車速センサー1(出力軸回転センサー)の取付ボルト及びクリップ(1)を取り外し、車速センサー1(出力軸回転センサー)(2)をトランスアクスルASSYより取り外す。

 取り付け

下記の作業に注意し、取り外しの逆の手順で行う。
■ 注意 ■

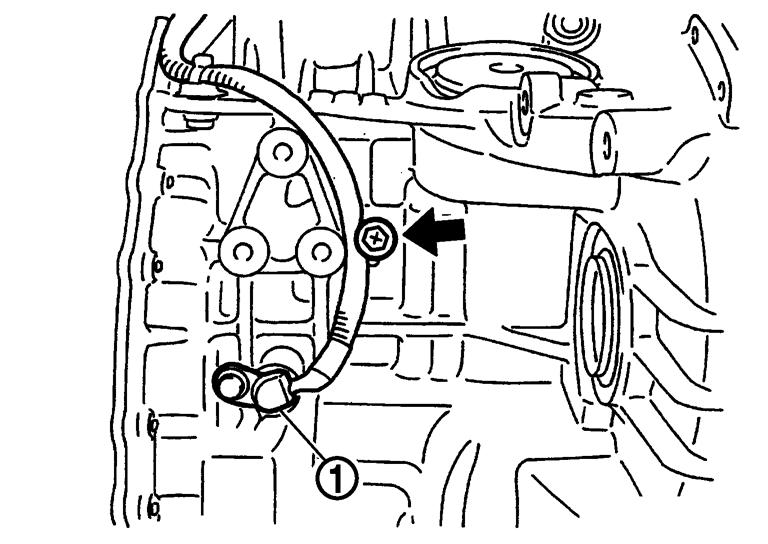

車速センサー1(出力軸回転センサー)(1)のハーネスが、ずれないようにボルトで確実におさえること。
