Снятие и установка

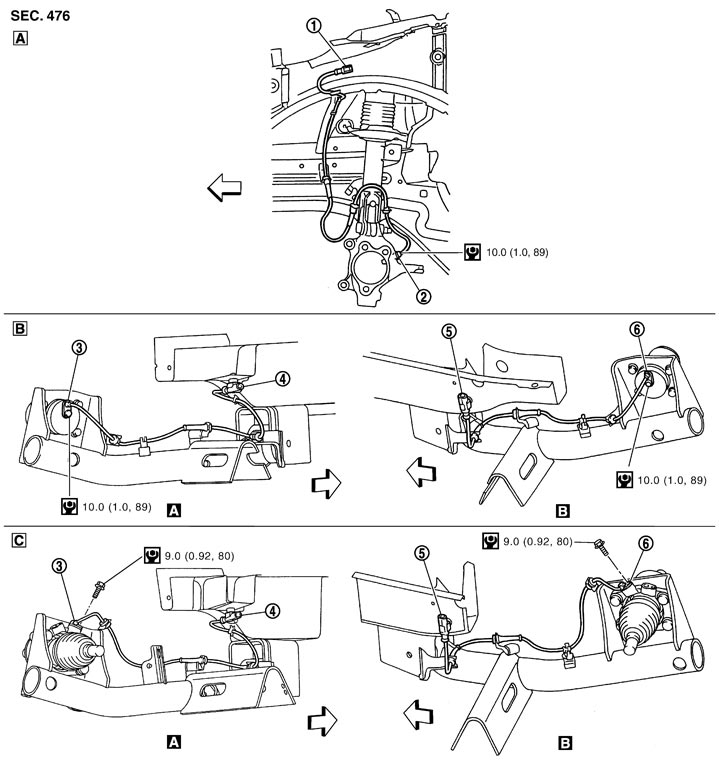

構成図
|
1. |
左前輪回転センサーコネクター |
2. |
左前輪回転センサー |
3. |
左後輪回転センサー |
|
4. |
左後輪回転センサーコネクター |
5. |
右後輪回転センサーコネクター |
6. |
右後輪回転センサー |
|
:フロント |
|
:リヤ（2WD） |
|
:リヤ（4WD） |
|
:左側 |
|
:右側 |
|
:車両前方 |
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。 |
|||||
ポイント取り外し、取り付けは、下記の作業に注意して行う。
■ 注意 ■
- 取り外しの際、車輪回転センサーをできるだけ回さないように、また、ハーネスを引っ張らないように取り外すこと。
- 取り付けの際、車輪回転センサー取付部に異物が付着していないか、又はセンサーローターの面に鉄片などの異物付着及び損傷がないか点検し、異物が付着している場合は清掃して取り付ける。また、センサーローターに異常がある場合は交換すること。
- 取り付けた状態でハーネスがねじれていないこと。
- 車輪回転センサー取り付けの際、ハーネスにねじれを加えないよう、ゴムグロメットをロック状態まで確実に押し込む。この際、ハーネス上の白線がブラケットの開口部（取付口）を向くようにグロメット溝部をブラケットへ取り付けること。
