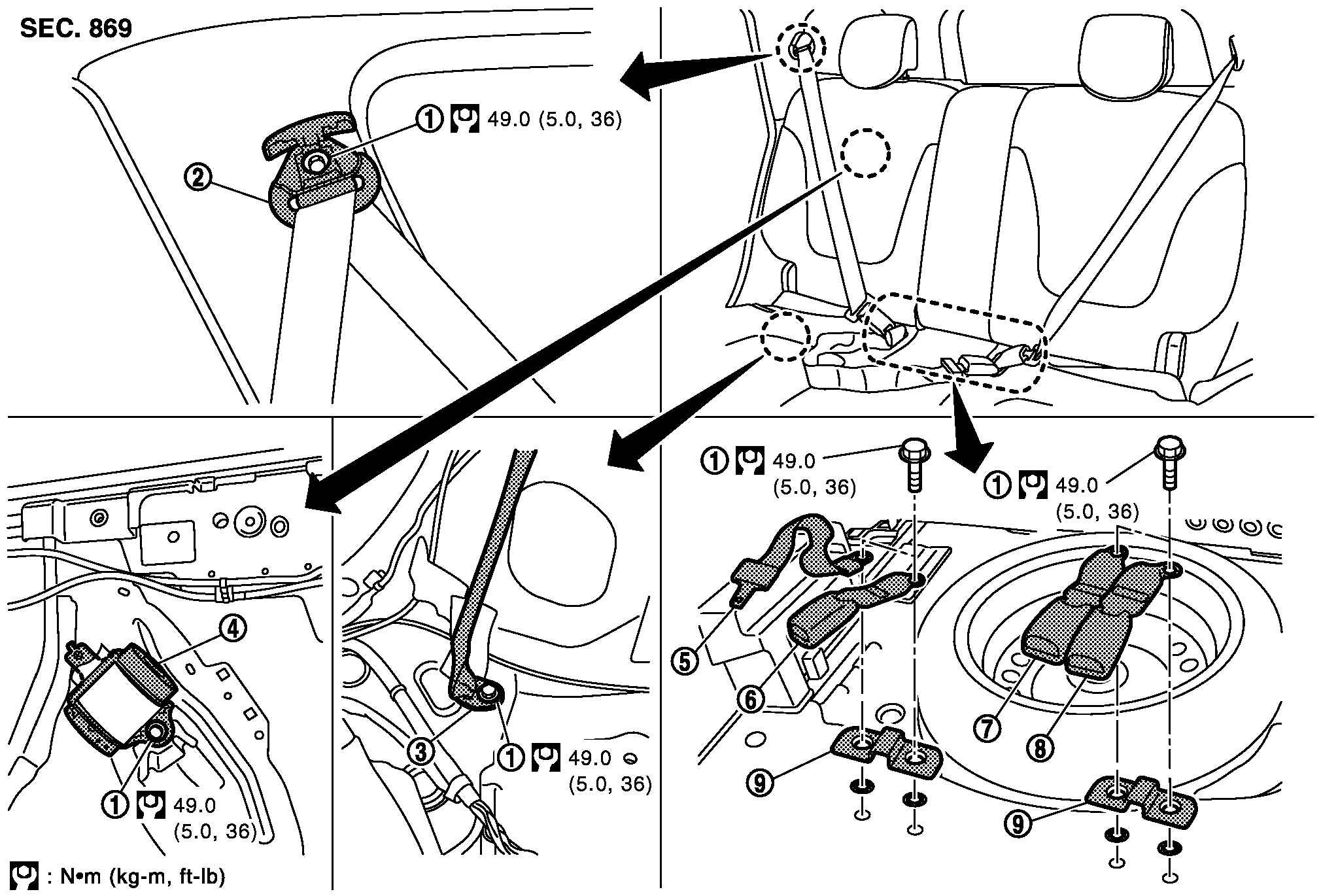

Снятие и установка
|
1. |
アンカーボルト |
2. |
ショルダーアンカー |
3. |
アウターアンカー |
|
4. |
シートベルトリトラクター |
5. |
センターシートベルトタング |
6. |
アウターシートベルトバックル（右） |
|
7. |
アウターシートベルトバックル（左） |
8. |
センターシートベルトバックル |
9. |
シートベルトブラケット |
取り外し
リトラクター部- 1.リヤシートを取り外す。「SEシート」の取り外し、取り付けを参照。
- 2.ショルダーアンカーを取り外す。
- ショルダーアンカーの取付アンカーボルトを取り外す。
- 3.シートベルトリトラクターを取り外す。
- ラゲッジサイドロアフィニッシャーを取り外す。 「EI外装・内装 」のラゲッジフロアトリムを参照。
- シートベルトリトラクターの取付アンカーボルト及びスクリューを取り外す。
- 4.シートベルトASSYを取り外す。
バックル及びタング部- 1.ラゲッジフロアボード、ラゲッジフロアボックスを取り外す。「EI外装・内装 」のラゲッジフロアトリムを参照。
- 2.シートベルトバックルとシートベルトタングを取り外す。
- アウター、センターシートベルトバックルとセンターシートベルトタングの取付アンカーボルトを取り外す。
- シート側よりアウター、センターシートベルトバックル及びセンターシートベルトタングを引き抜いて取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。
- 規定トルクで締め付ける。
締付トルク ：49.0Nom（5.0 kg-m）
