Снятие и установка
取り外し■ 注意 ■
- 取外作業時は、キースイッチOFFでバッテリーマイナス端子を外し、3分以上放置後に行うこと。
- 取外作業時は、エアバッグ正面を避け、側面で行うこと。
- 取外作業時に、エアツール及び電動ツールは使用しないこと。
- エアバッグモジュールを単品で置くときは、エアバッグが展開する方向を上側にしておくこと。
- 取付ボルトは再使用不可部品のため、新品に交換すること。
- エアバッグモジュールに落下等の衝撃を加えないこと。衝撃を加えた場合、エアバッグモジュールを交換すること。
- 1.インストルメントアシストフィニッシャを外す。 「IP インストルメントパネル」のインストルメント ASSYを参照する。

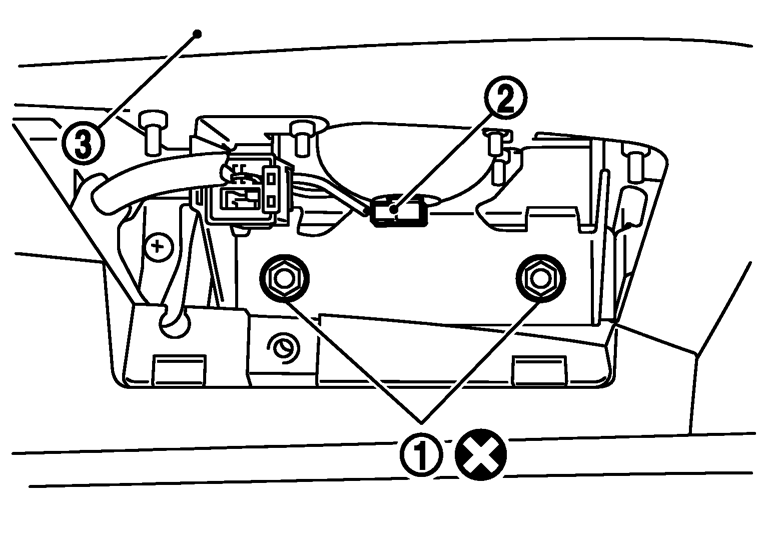

- 2.助手席エアバッグモジュールハーネスコネクタ（2）及びエアバッグモジュールブラケットに取り付けているコネクタクリップを外す。
- 3.助手席エアバックモジュール取付ボルト（1）を外す。
 | : 24.5 N·m （2.5 kg-m） |
- 4.インストルメントアシストパッド（3）を取り外す。 「IP インストルメントパネル」のインストルメント ASSYを参照する。

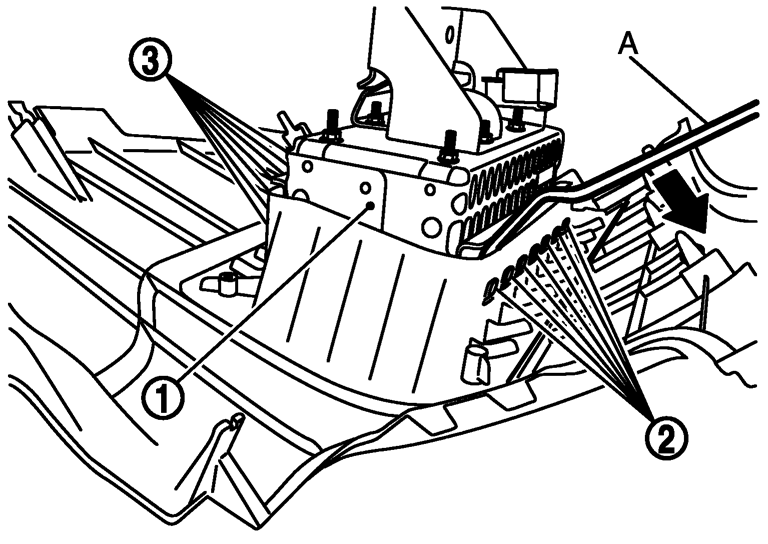

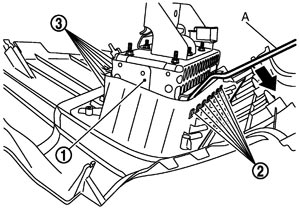

- 5.リムーバーツール（A）を用いて車両後方側フック（2）のかん合を外し、その後車両前方側フック（3）を外してエアバッグモジュール（1）を上方へ取り外す。
- 6.助手席エアバッグモジュールを取り外す。
取り付け取り付けは下記に注意し、取り外しの逆の手順で行う。
■ 注意 ■
- 取付作業時は、キースイッチOFFでバッテリマイナス端子を外し、3分以上放置後に行うこと。
- 取付作業時は、エアバッグ正面を避け、側面で行うこと。
- 取付作業時に、エアツール及び電動ツールは使用しないこと。
- 取付時、ハーネスのかみ込み、損傷等に十分注意すること。
- エアバッグモジュールに落下等の衝撃を加えないこと。衝撃を加えた場合、エアバッグモジュールを交換すること。
- 取付ボルトは再使用不可部品のため、新品に交換すること。
- 作業終了後SRSエアバッグ警告灯により、システムが正常か異常かを確認すること。
- SRSエアバッグ警告灯が異常を表示した場合、自己診断機能によるリセット操作及びCONSULT–IIIにて記憶消去を行うこと。
- 上記操作を行ってもSRSエアバッグ警告灯が異常を表示する場合、故障診断を実施し異常箇所を修理すること。 故障診断概要を参照する。
