Снятие и установка

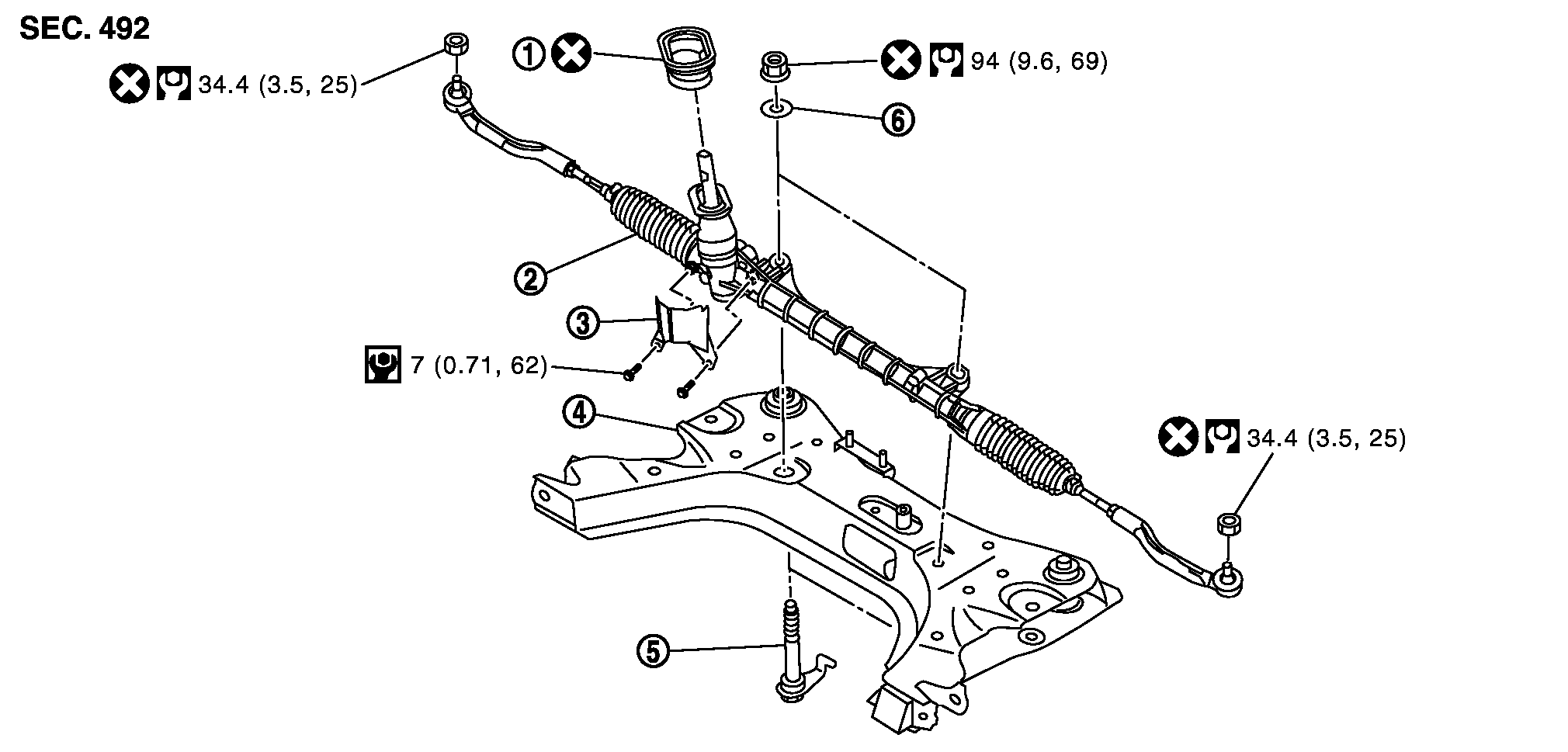

構成図

📄 Открыть схему SGIA1528J.PDF

1.	ファイヤウォールシール	2.	ステアリングギヤASSY	3.	遮熱板
4.	フロントサスペンションメンバ	5.	ステアリングギヤ取付ボルト	6.	ワッシャ
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。

付帯作業

中間シャフトとピニオンシャフトの切り離し：取り外し、取り付け参照■ 注意 ■
中間シャフトとステアリングギヤASSYを分離した状態でステアリングホイールを回転させると、スパイラルケーブルが切断するおそれがあるため、ステアリングホイールが回転しないようステアリングホイールをテープ等で固定すること。
エキゾーストフロントチューブ脱着：エキゾーストシステム参照

ポイント

取り外し、取り付けは、下記の作業に注意して行う。

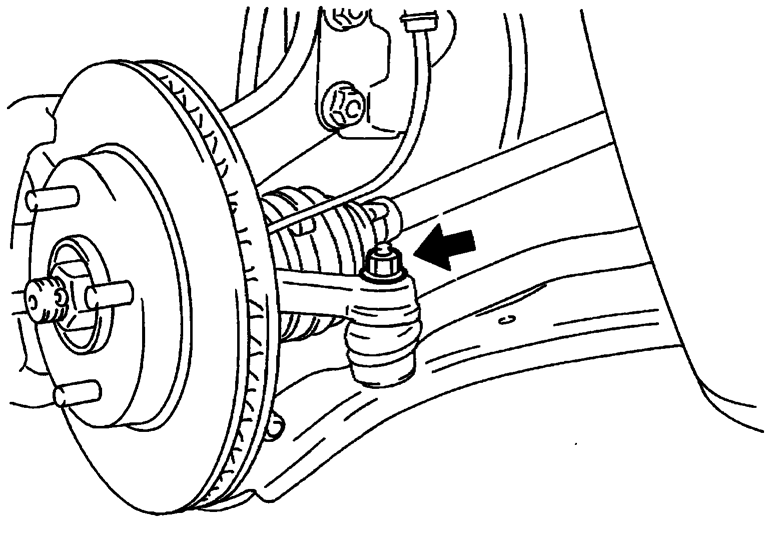

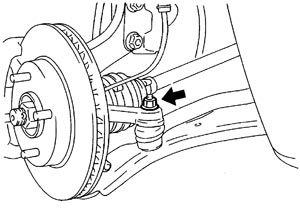

ステアリングアウタソケットを取り外す際は、ボールジョイントリムーバー（汎用工具）を用いて、ステアリングナックルより取り外す。

■ 注意 ■
ねじ山の損傷防止及びボールジョイントリムーバ（汎用工具）が急激に外れるおそれがあるため、取付ナットを仮締めしておくこと。
ボールジョイントのブーツを破損させないこと。

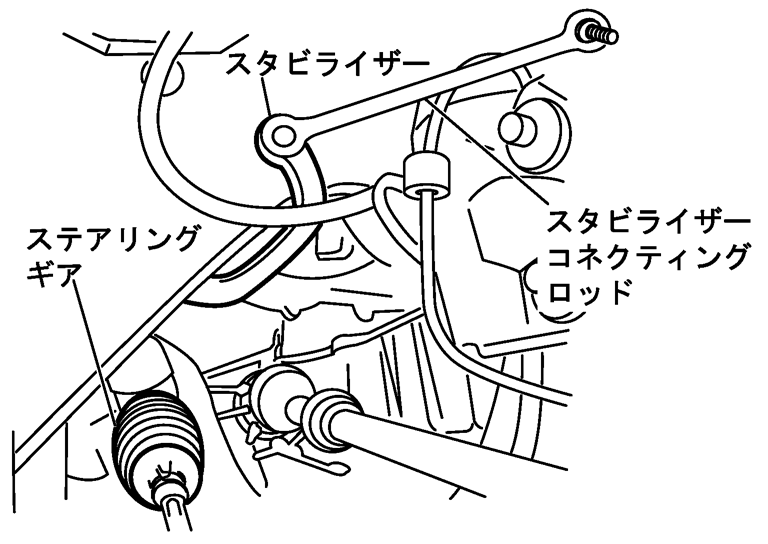

ステアリングギヤASSYを取り外す際は、スタビライザコネクティングロッド上側取付ナットを外し、スタビライザを上側に移動させる。
ステアリングギヤASSYは車両右側（運転席側）より取り外す。
ステアリングギヤASSYを取り付ける際は、ファイヤウォールシールの車体側取付面を清掃すること。
ステアリングギヤASSYを取り外した場合は、空車接地状態で最終締め付けを行い、ホイールアライメントの点検を行う。ホイールアライメントの点検を参照する。
作業終了後、ステアリングホイールを回転させ、こじれ、引っ掛かり、異音及び操舵力過大等を点検する。
