Проверка сигнала энкодера

1.エンコーダ信号点検

キースイッチをOＮにする。

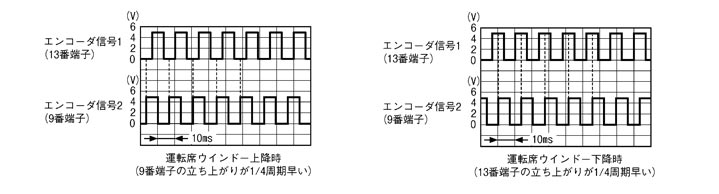

パワーウインドーメインスイッチ車両側ハーネスコネクター9、13番端子～ボディーアース間の電圧波形をオシロスコープで点検する。
9～ボディーアース
：下記波形参照
13～ボディーアース
：下記波形参照

■ 注意 ■
波形は参考値。測定する環境により異る場合がある。

📄 Открыть схему PIIB7101J.PDF

点検結果

OK>>エンコーダ信号系統正常

NG>>エンコーダ信号系統の点検を継続する。「エンコーダー信号点検」参照。
