Кондиционирование
Автоматический кондиционер
Схема подключения — кондиционер — диагностика неисправностей
Схема подключения — кондиционер — диагностика неисправностей
配線図 - A/C -
📄

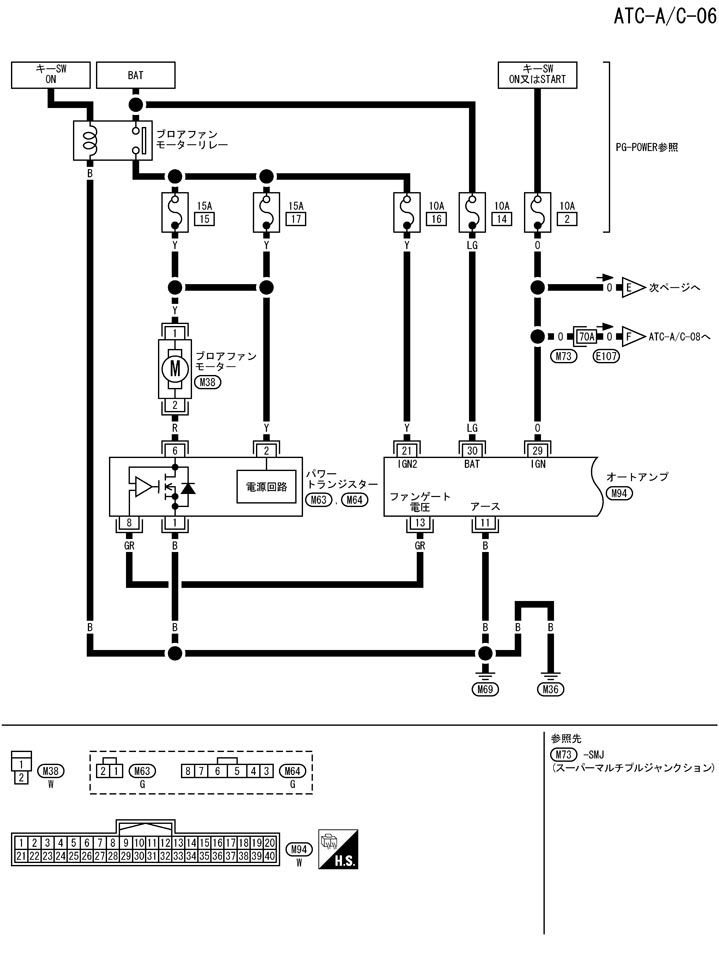

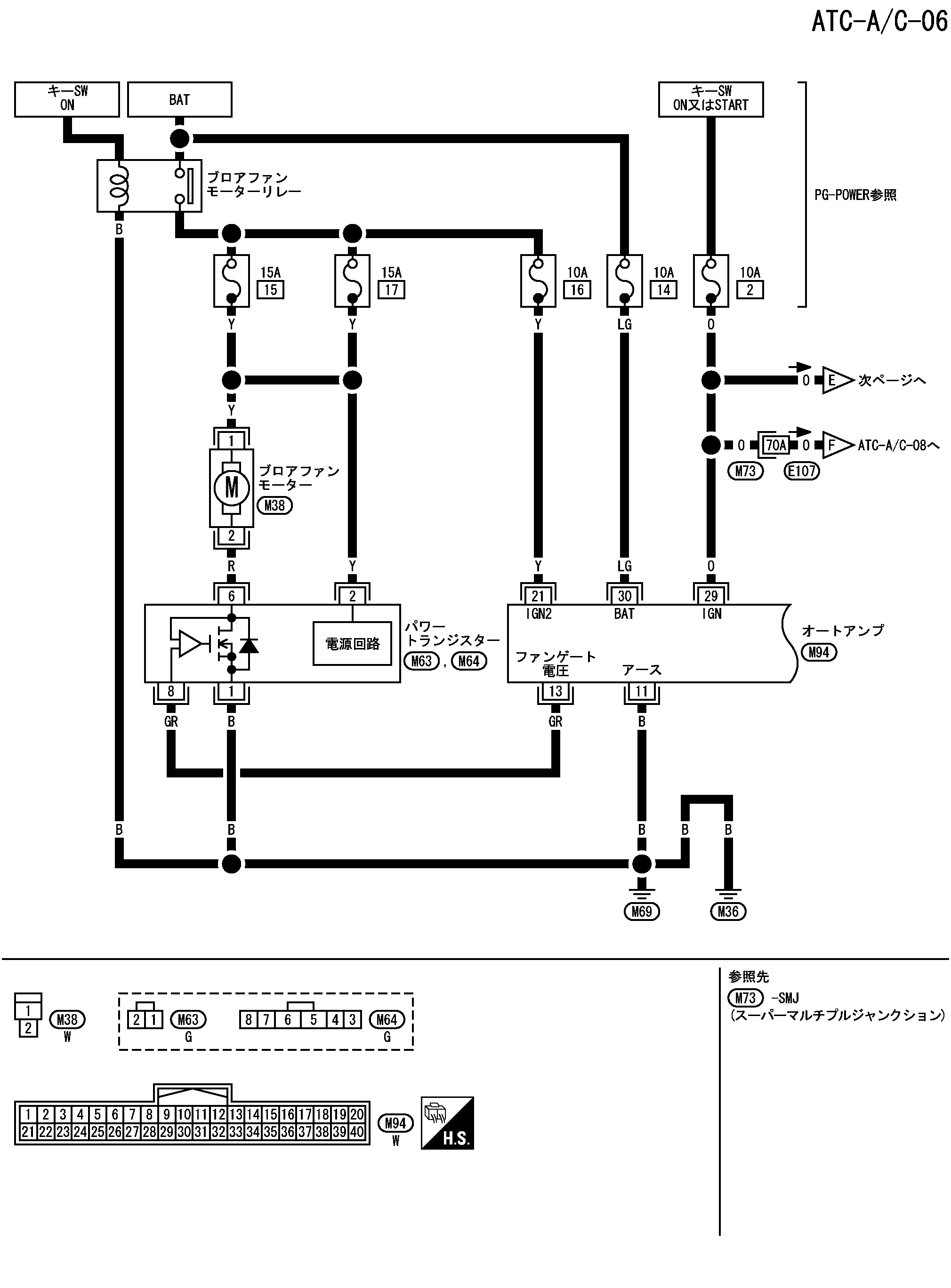

Открыть схему TJWB0270J.PDF
📄

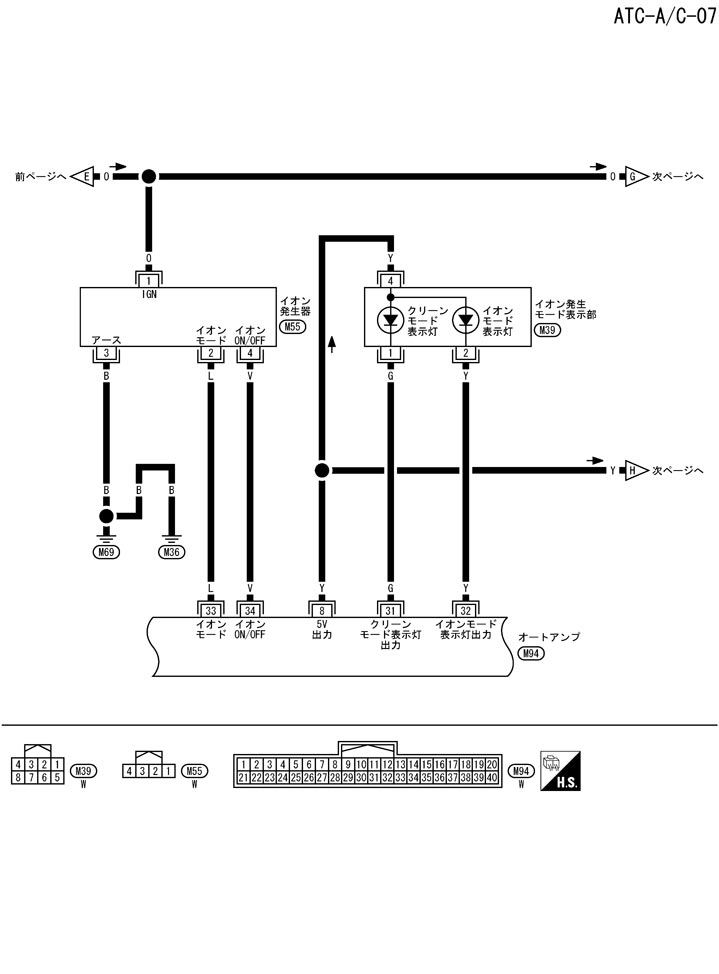

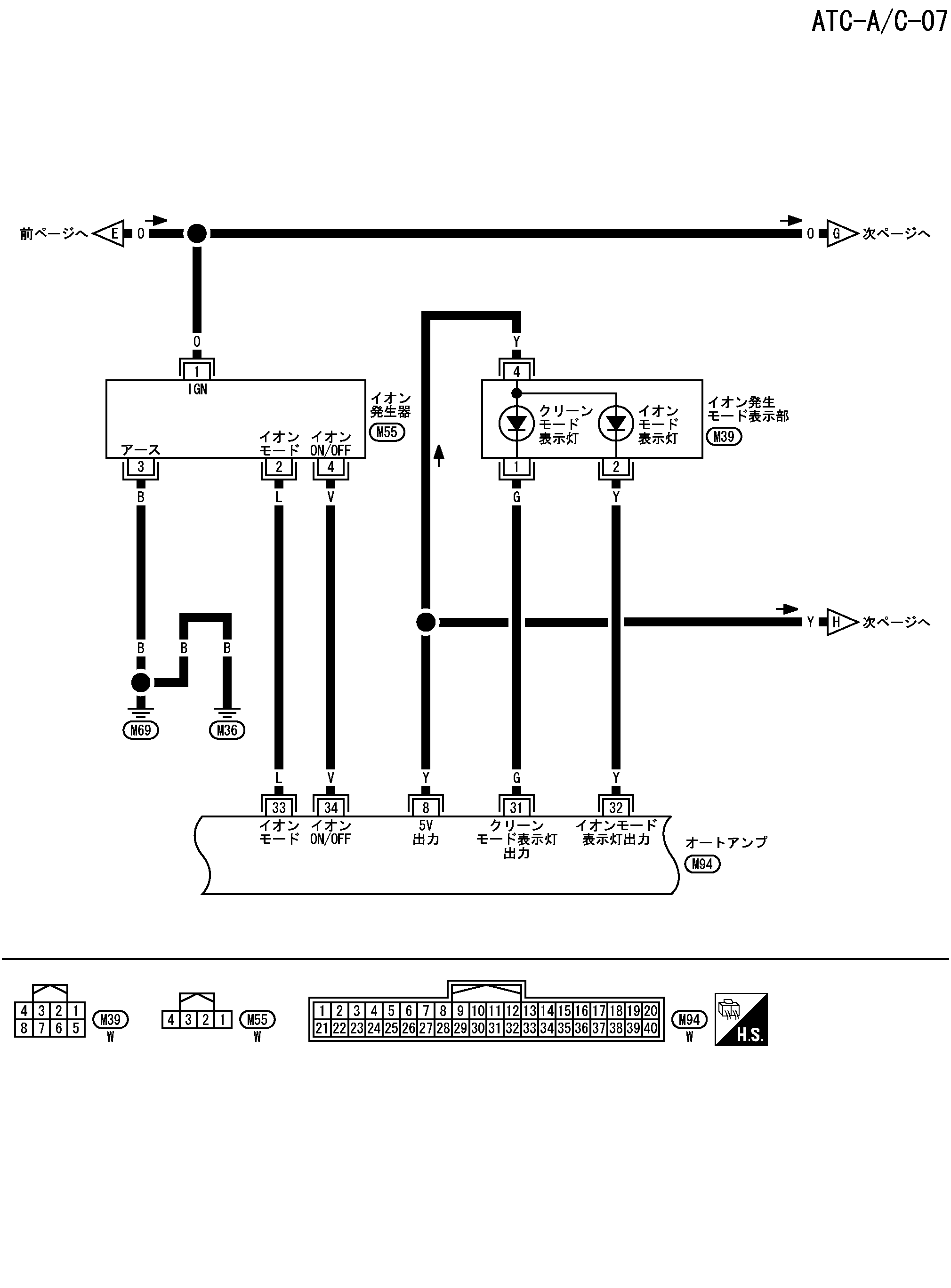

Открыть схему TJWB0271J.PDF
📄

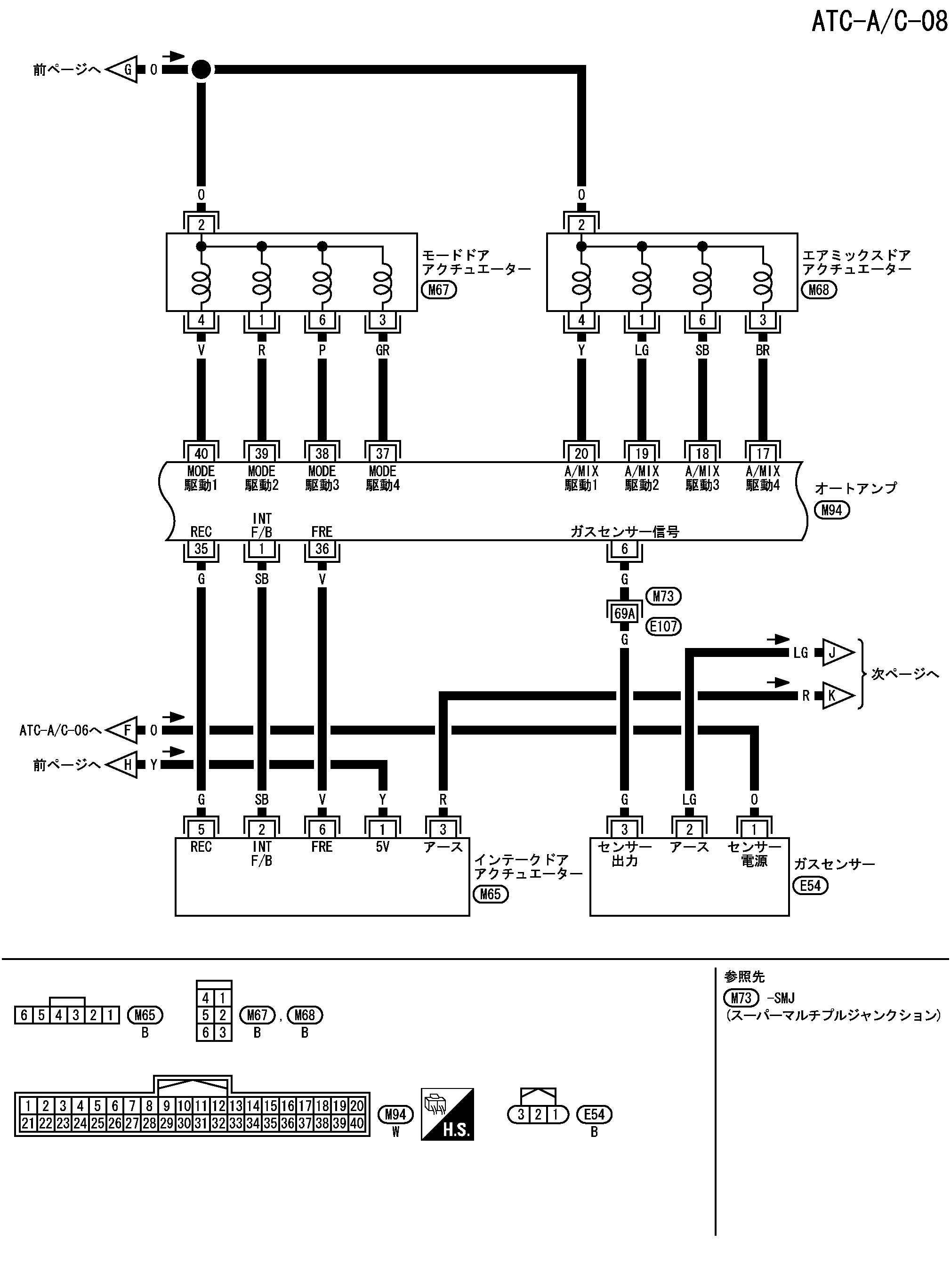

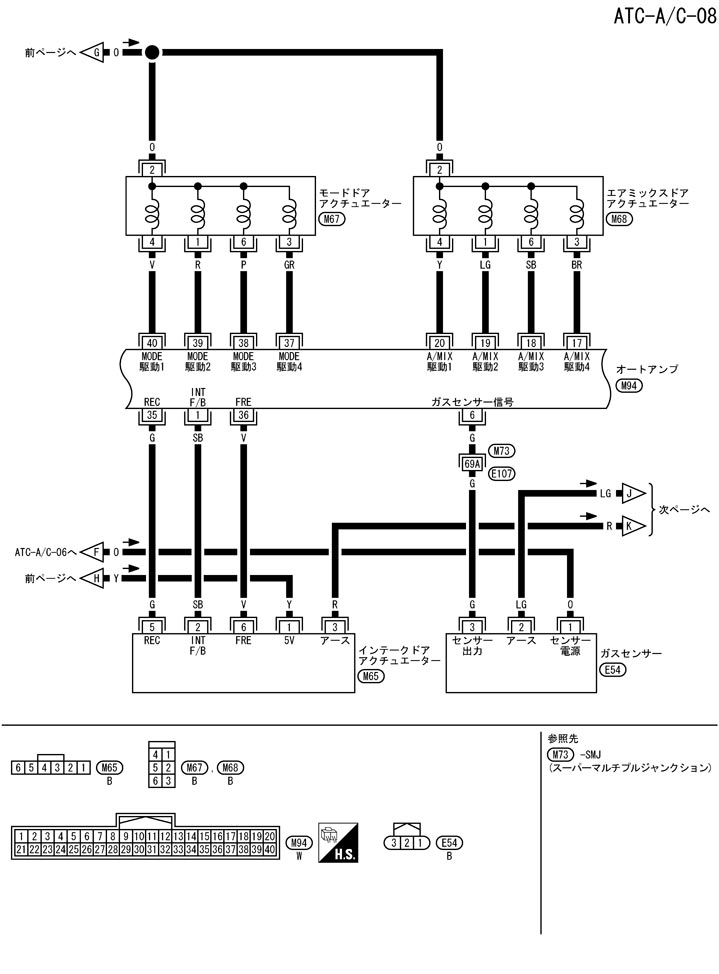

Открыть схему TJWB0272J.PDF
📄

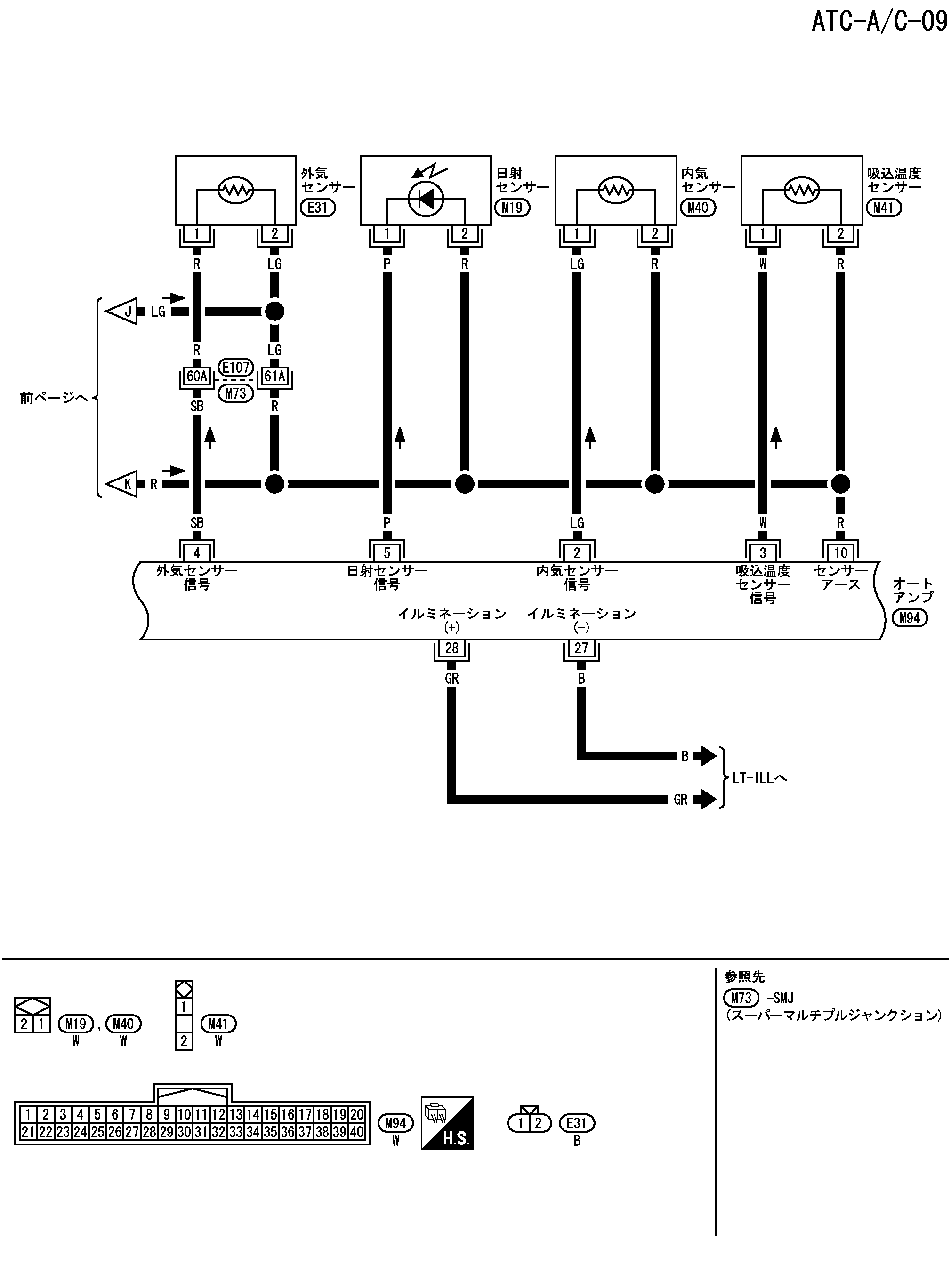

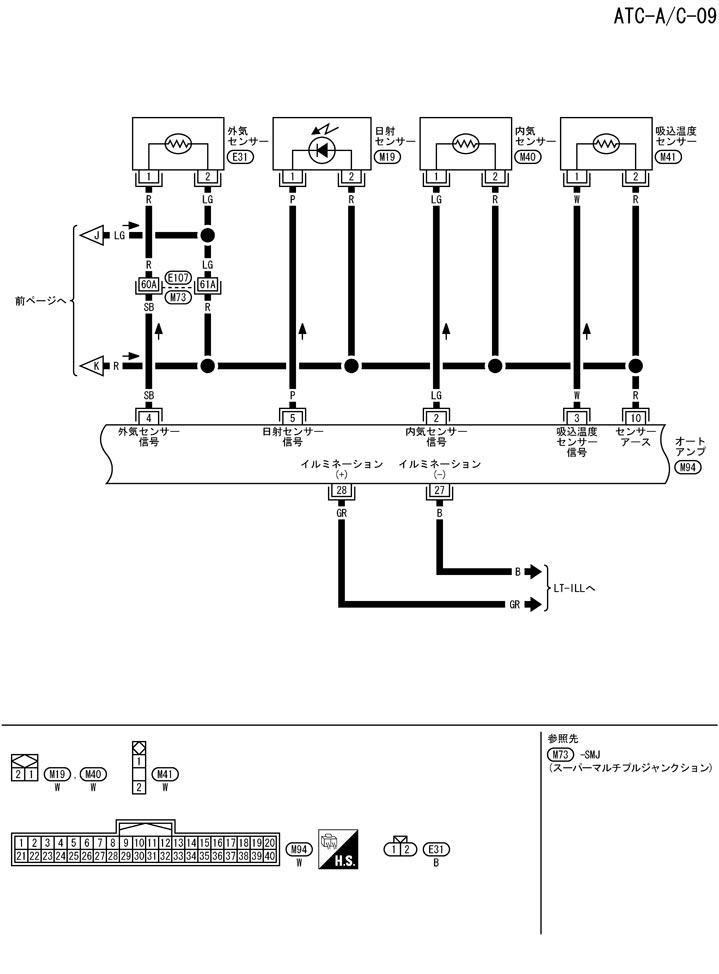

Открыть схему TJWB0273J.PDF
📄

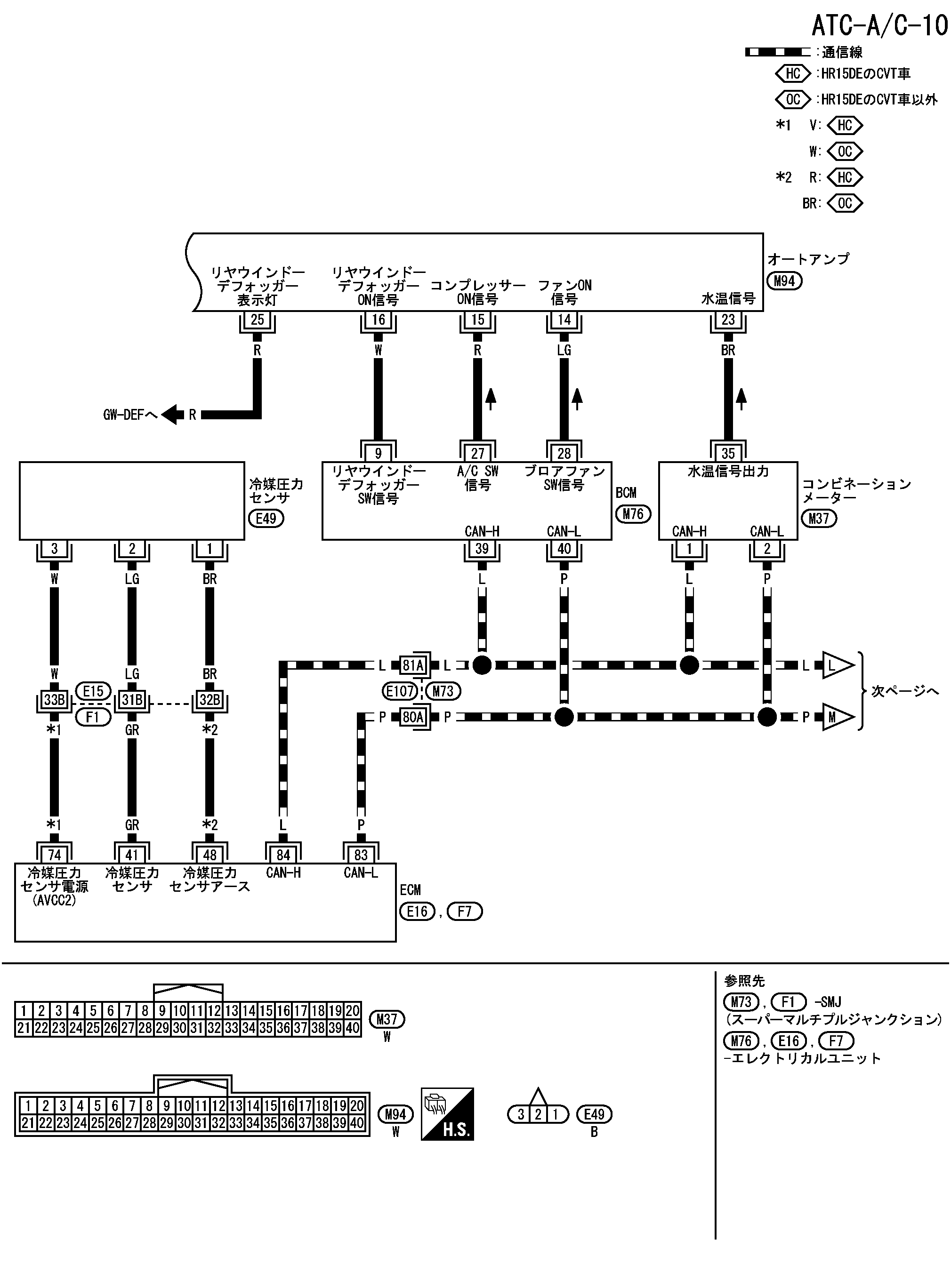

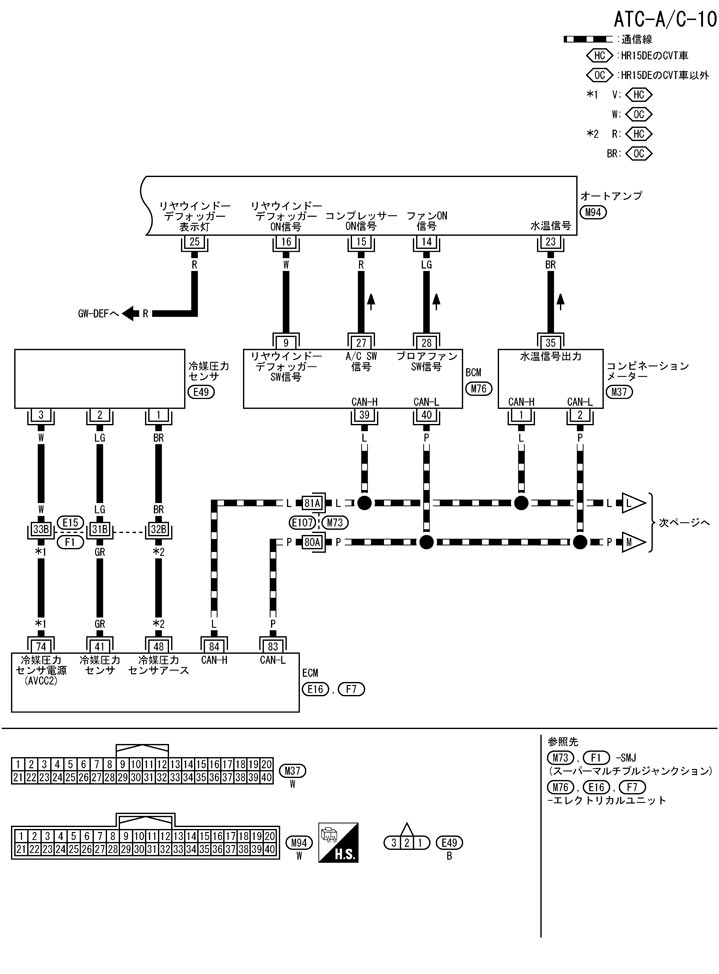

Открыть схему TJWB0323J.PDF
📄

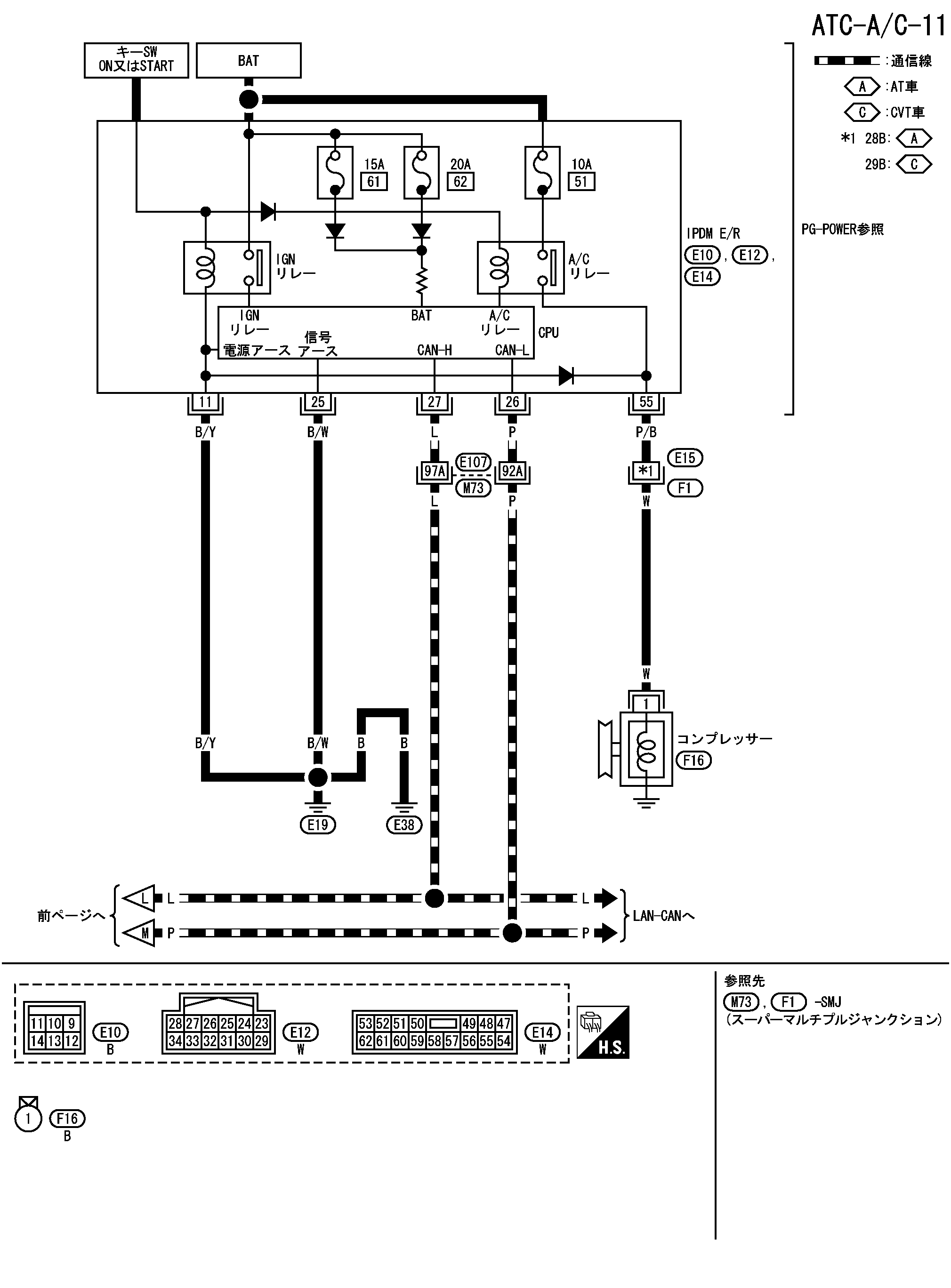

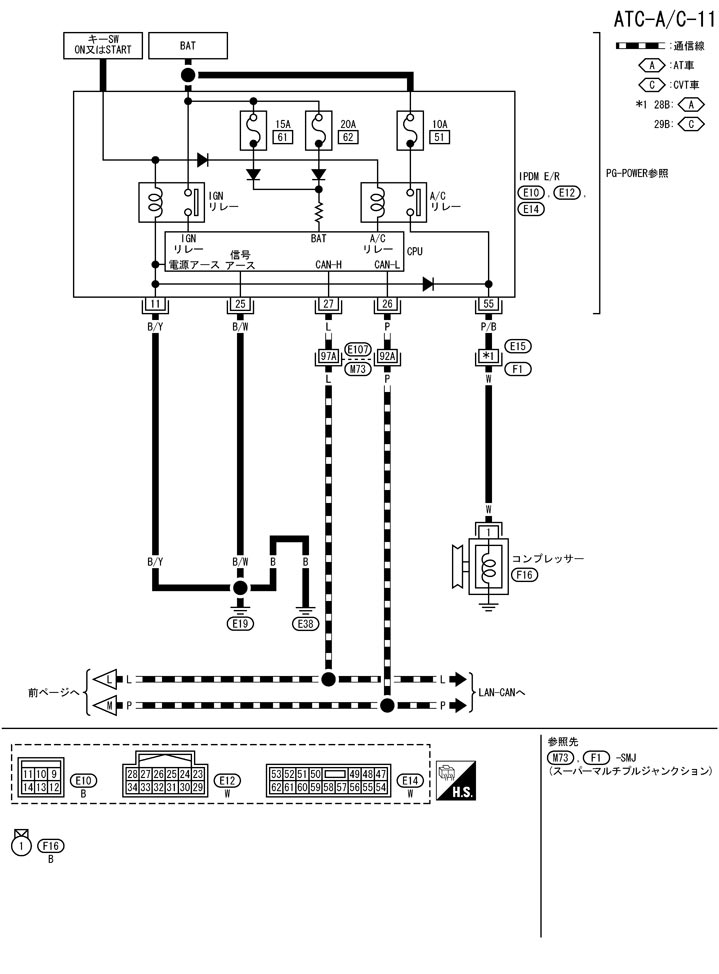

Открыть схему TJWB0324J.PDF
