Опорное значение входного/выходного сигнала автоматического усилителя


端子
番号
信号名称
測定条件
基準値(V)
キー
スイッチ
操作(状態)
1
インテークドアPBRフィードバック信号
ON
REC位置

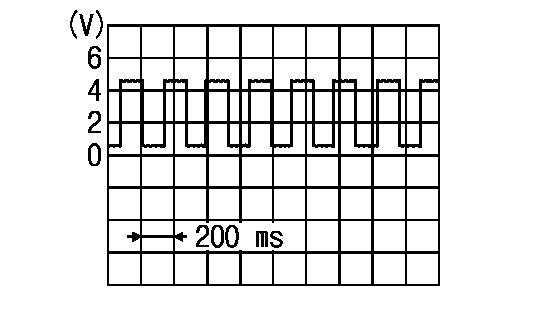

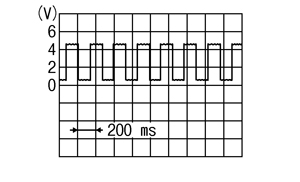

約0.5
FRE位置
約4.5
2
内気センサー信号
—
—
注1
3
吸込温度センサー信号
—
—
注2
4
外気センサー信号
—
—
注3
5
日射センサー信号
—
—
注4
6

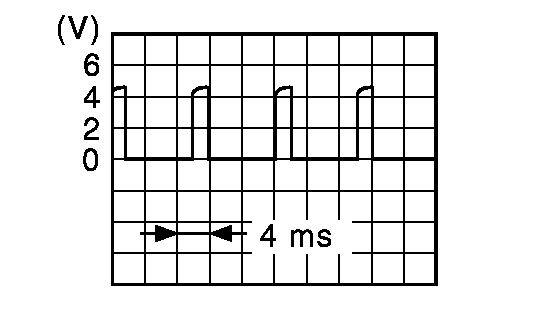

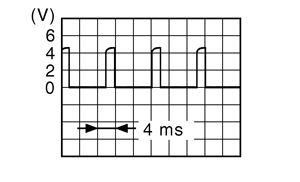

ガスセンサー信号
ON
参考:
車両が置かれている環境により波形は異なる

8
インテークドアアクチュエーターPBR電源(5 V出力)
ON
—
約5
10
センサーアース
ON
—
約0
11
アース
ON
—
約0

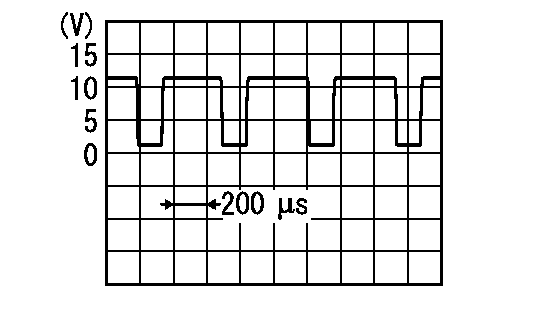

13

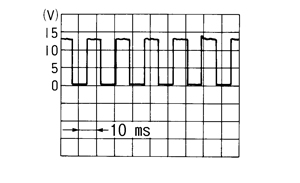

ファンゲート電圧
(パワートランジスター制御信号)
ON
ファンスピード
:マニュアル1速

14
ファンON信号
ON
ファンスピード
:マニュアル1速

15
コンプレッサーON信号
ON
コンプレッサー:ON

16
リヤウインドーデフォッガーON信号
ON
リヤウインドーデフォッガースイッチ:ON

リヤウインドーデフォッガースイッチ:OFF

17
A/MIX駆動4
エアミックスドアアクチュエーター駆動信号
ON
温度調節ダイヤル操作直後

18
A/MIX駆動3
19
A/MIX駆動2
20
A/MIX駆動1
21
IGN2電源
ON
—
電源電圧

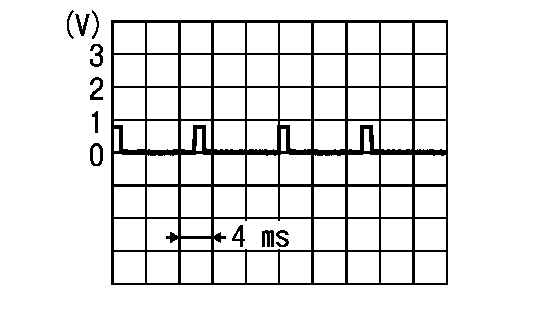

23
水温信号
ON
アイドル時
(エンジン暖機後、約80°C)
参考:
水温により波形は異なる

25
リヤウインドーデフォッガー表示灯
ON
リヤウインドーデフォッガースイッチ:ON
約12
リヤウインドーデフォッガースイッチ:OFF
約0
29
IGN電源
ON
—
電源電圧
30
BAT電源
OFF
—
電源電圧
31
クリーンモード表示灯出力
ON
クリーンモード時
約0
イオンコントロールモード時
約5
32
イオンコントロールモード表示灯出力
ON
イオンコントロールモード時
約0
クリーンモード時
約5
33
イオンモード切換出力信号
ON
クリーンモード時
約12
イオンコントロールモード時
約0
34
イオンON/OFF出力信号
ON
ブロアファン:ON
約0
ブロアファン:OFF
約12
35
REC
インテークドアアクチュエーター駆動信号
ON
FRE/RECスイッチ
REC→FRE
約0
FRE→REC
約12
36
FRE
REC→FRE
約12
FRE→REC
約0
37
MODE駆動4
モードドアアクチュエーター駆動信号
ON
モード調節ダイヤル操作直後

38
MODE駆動3
39
MODE駆動2
40
MODE駆動1
注1:内気センサー系統 を参照。
注2:吸込温度センサー系統 を参照。
注3:外気センサー系統 を参照。
注4:日射センサー系統 を参照。
