Порядок использования датчика измерения тока
詳細は、「電流プローブ取扱説明書」を参照する。
- 1.電流プローブの電源をOFFにし、CONSULT‐IIIのMI（Measurement Interface）に接続する。（赤：CH1、黒：アース）

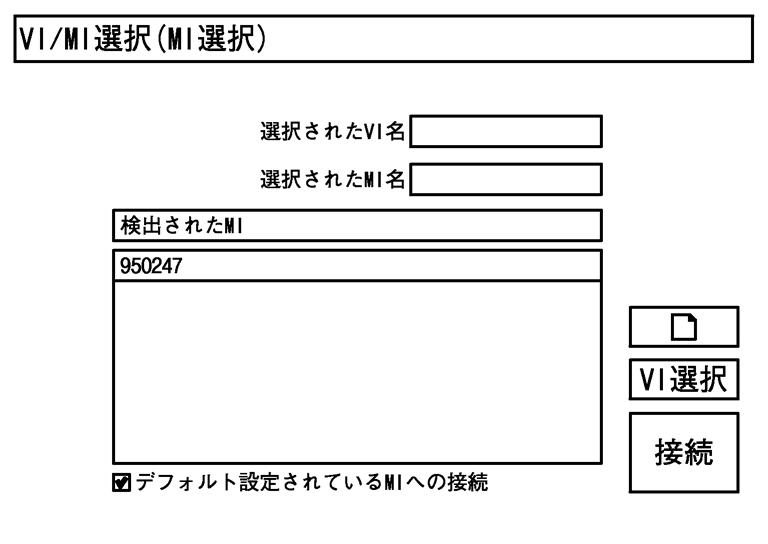

- 2.“MI選択”をタッチし、選択画面を切り替える。
- 3.“検出されたMI”の一覧から使用するMIのシリアル番号を選択する。
参考：
“選択されたMI名”に選択したMIのシリアル番号が表示される。- 4.“接続”をタッチする。
参考：
“MIに接続中”のポップアップ画面が消えたら接続が完了する。- 5.サブモードボタンをタッチする。

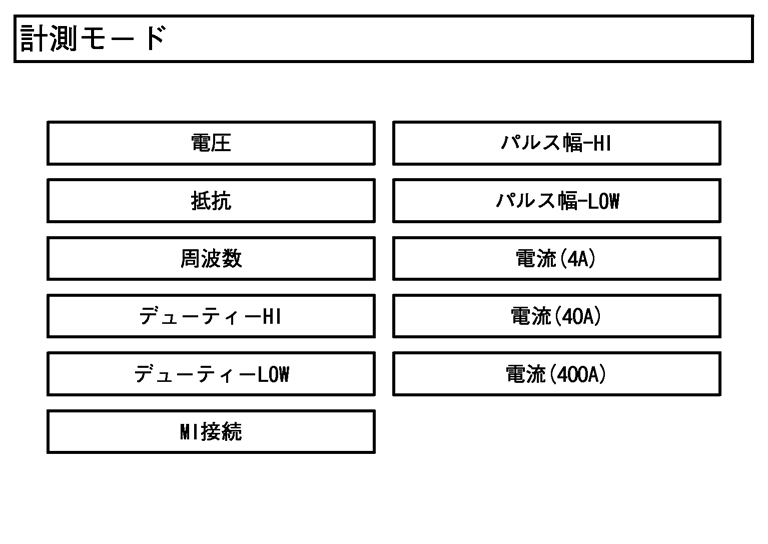

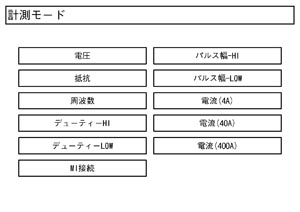

- 6.計測モードボタンをタッチする。
- 7.電流プローブのレンジスイッチを計測したいレンジに合わせ、電流プローブの電源をONにする。暗電流を計測する場合は、4 Aレンジに合わせる。（POWERインジケーターの点灯を確認する。）
- 8.CONSULT‐IIIも同じ計測レンジをタッチする。
■ 注意 ■

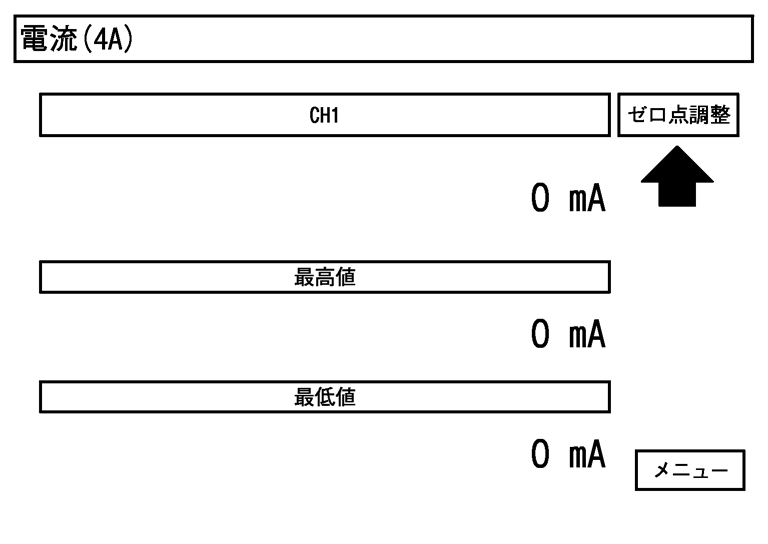

電流プローブとCONSULT‐IIIの計測レンジが異なっていた場合、誤った値を表示するので注意すること。- 9.電流プローブまたはCONSULT‐IIIでゼロ点調整をする。（プローブには何もクランプしない。）
■ 注意 ■

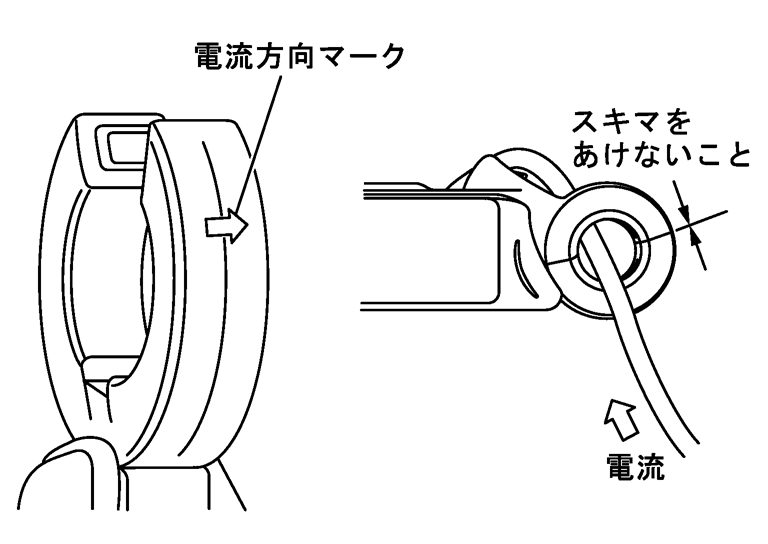

大きくゼロ点がずれている場合は、電流プローブ側で大まかに調整すること。- 10.電流方向マークに合わせハーネスをクランプして電流を測定する。電流方向が違っていた場合は、マイナス表示になる。
- 電流計測時にプローブの合わせ目をしっかり閉じること。
- 複数のハーネスをクランプした場合は、電流測定ができない。必ず1本にすること。
■ 注意 ■
