Электрооборудование
Информационная система водителя
Схема подключения - звуковой сигнал - принципиальная схема
Схема подключения - звуковой сигнал - принципиальная схема
配線図 - CHIME -
📄

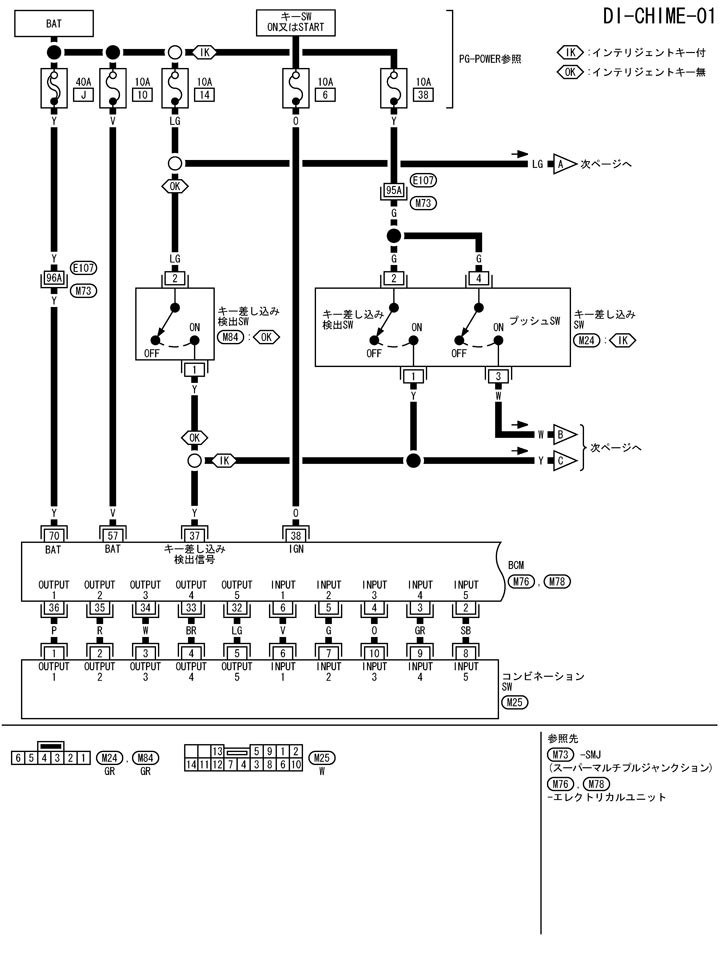

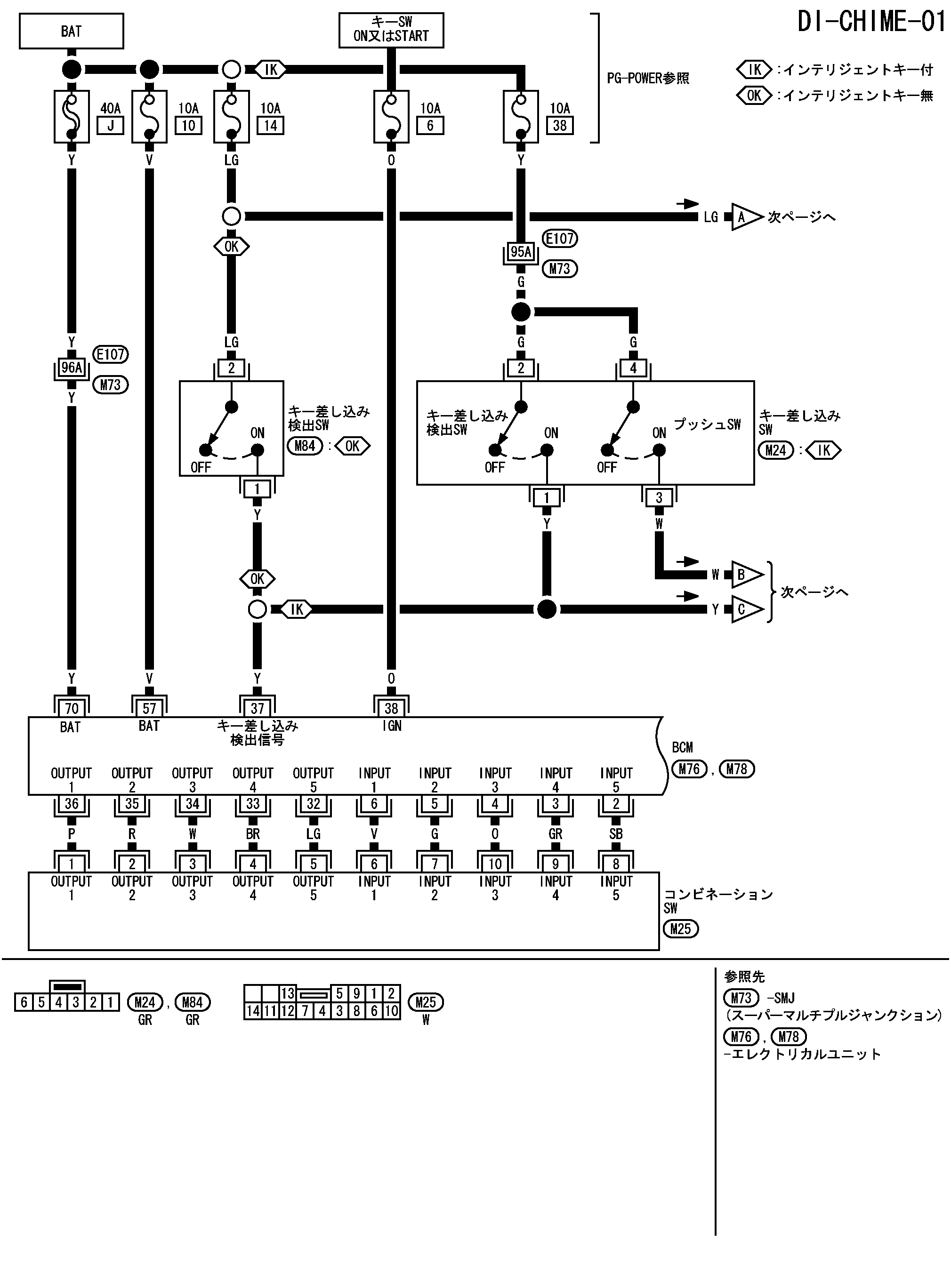

Открыть схему TKWB4405J.PDF
📄

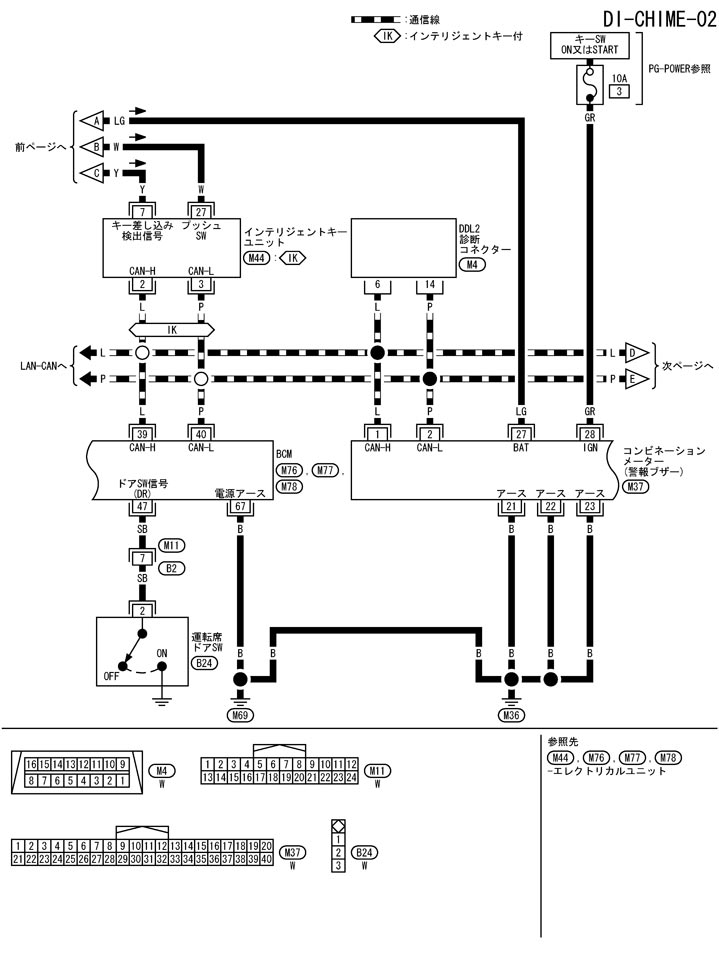

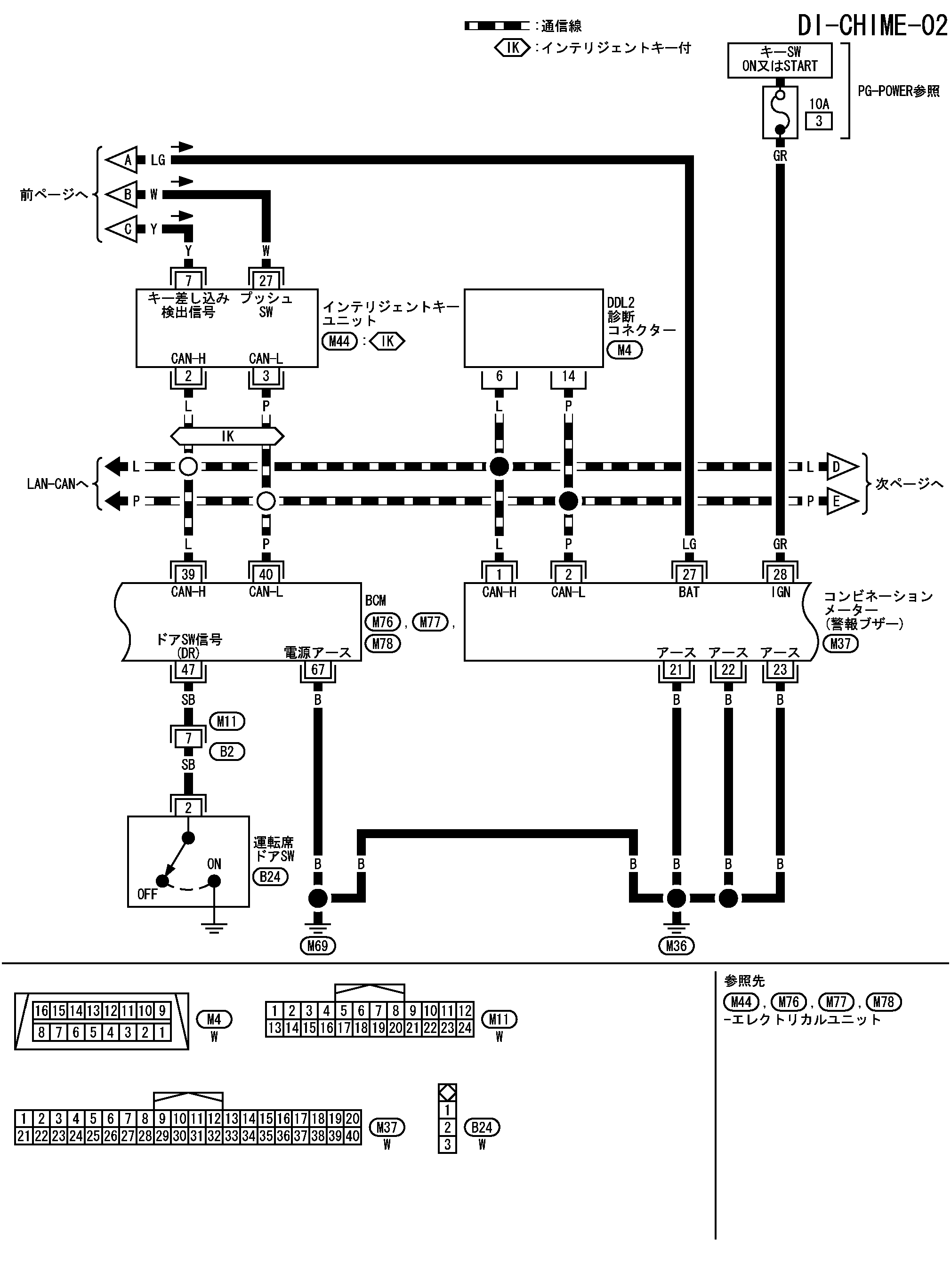

Открыть схему TKWB4968J.PDF
📄

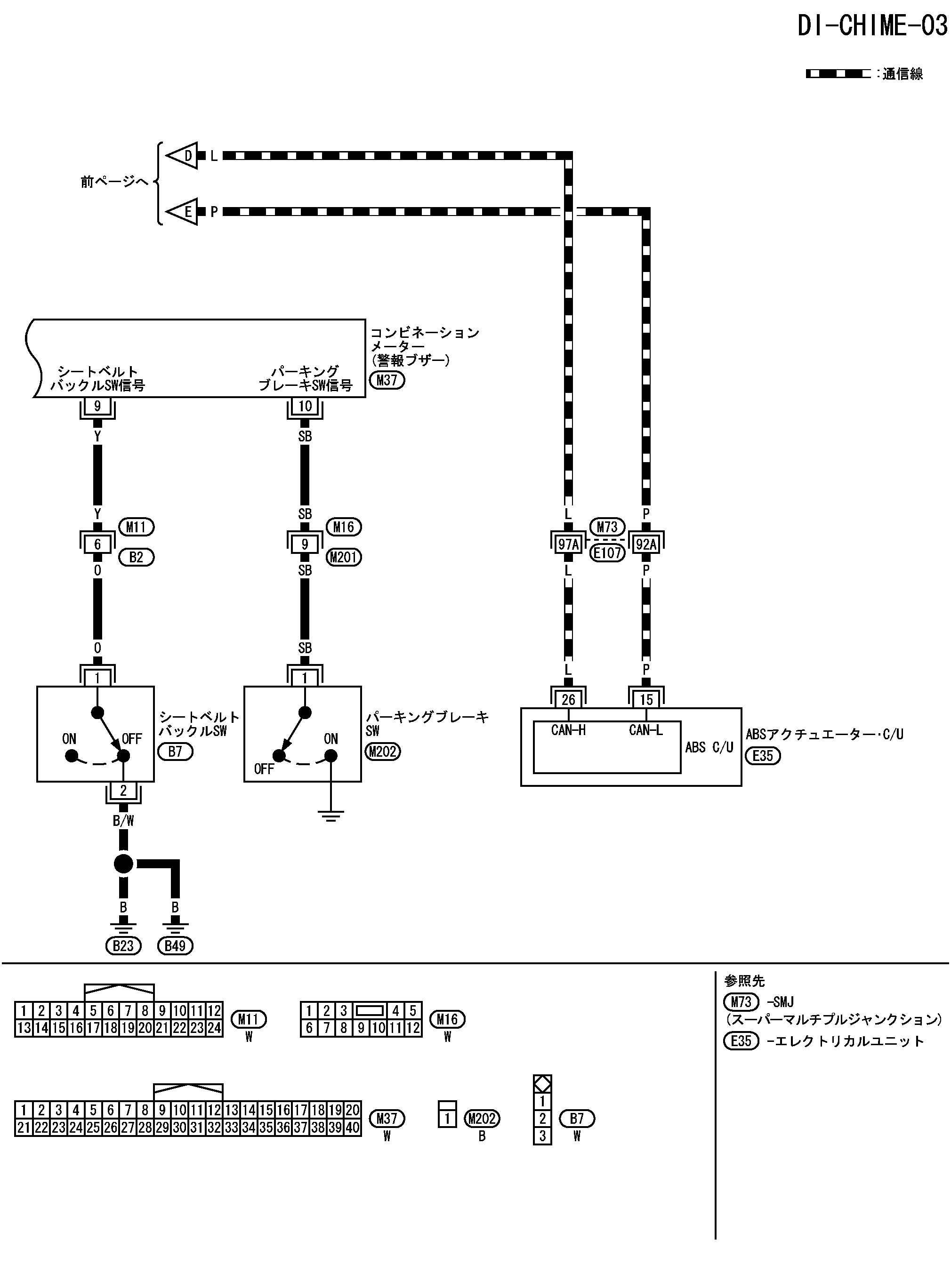

Открыть схему TKWB4969J.PDF
