отображать
|
測定端子 |
信号名称 |
信号の入出力 |
測定条件 |
基準値 |
||
|
＋ |
− |
キーSW |
操作 |
|||
|
2 |
3 |
コンポジット（TV / DVD）映像信号 |
入力 |
ON |
TV / DVD映像時 |
|
|
3 |
ボディーアース |
シールド（コンポジット映像信号） |
— |
ON |
— |
約 0 V |
|
6 |
8 |
カメラ映像信号 |
入力 |
ON |
カメラ映像時 |
|
|
8 |
ボディーアース |
シールド（カメラ映像信号） |
— |
ON |
— |
約 0 V |
|
9 |
ボディーアース |

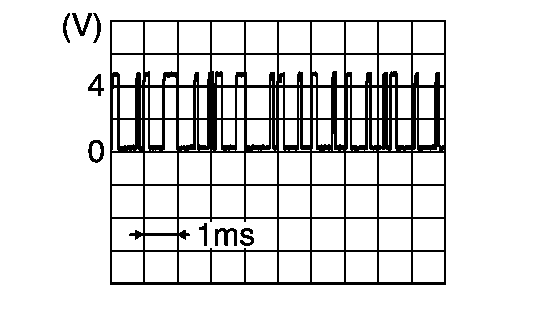

通信信号 （DISP-CONT） |
出力 |
ON |
ディスプレイ画質調整時 |
|
|
10 |
— |
シールド |
— |
— |
— |
— |
|
11 |
ボディーアース |

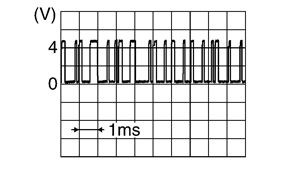

通信信号 （CONT-DISP） |
入力 |
ON |
ディスプレイ画質調整時 |
|
|
13 |
ボディーアース |
ACC電源 |
入力 |
ACC |
— |
電源電圧 |
|
14 |
ボディーアース |
アース |
— |
ON |
— |
約0 V |
|
15 |
ボディーアース |
BAT電源 |
入力 |
OFF |
— |
電源電圧 |
|
16 |
ボディーアース |
アース |
— |
ON |
— |
約0 V |
|
17 |
ボディーアース |
RGBデジタル映像信号（＋） |
入力 |
— |
— |
— |
|
18 |
ボディーアース |
RGBデジタル映像信号（−） |
入力 |
— |
— |
— |
