AV C/U

参考：
AV C/U〜TELハーネス間の各信号測定値は、携帯電話の機種により異なる場合がある。

*1：バックビューモニター付車
*2：オプションコネクターにVTRジャックを取り付け、外部機器による音声信号入力を行った参考波形。
端子番号		信号名称	信号の入出力	測定条件		基準値
＋	−	信号名称	信号の入出力	キーSW	操作又は状態	基準値

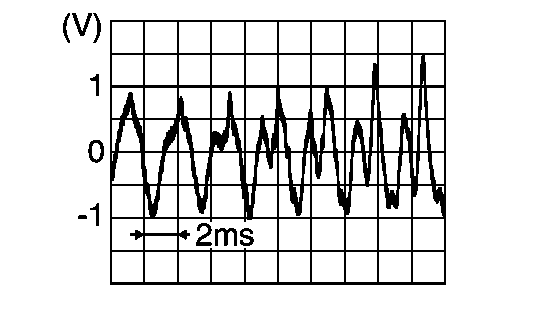

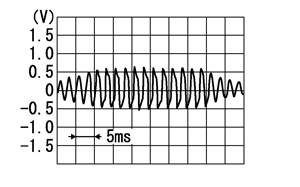

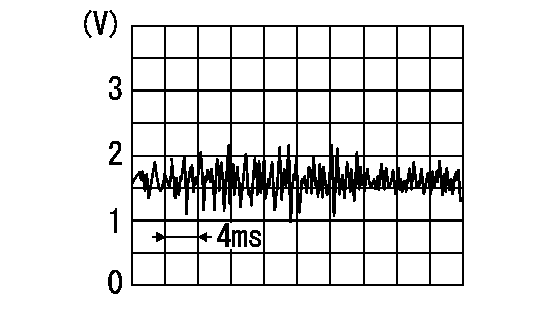

2	3	音声信号（左前）	出力	ON	音声出力時
4	5	音声信号（左後）	出力	ON	音声出力時
6	15	ステアリングSW信号A	入力	ON	“SOURCE ” SWを押す	約0 V
					“MENU” SWをUPにする	約1.2 V
					“MENU” SWをDOWNにする	約2.5 V
					“ENTER ”SWを押す	約3.7 V
					上記SW OFF	約5 V
7	ボディーアース	ACC電源	入力	ACC	—	電源電圧
9	ボディーアース	イルミネーション信号	入力	OFF	ライトSW OFF時	約0 V
9	ボディーアース	イルミネーション信号	入力	OFF	ライトSW 1段時	約12 V
11	12	音声信号（右前）	出力	ON	音声出力時
13	14	音声信号（右後）	出力	ON	音声出力時
15	ボディーアース	ステアリングSW 信号アース	—	ON	—	約0 V
16	15	ステアリングSW信号B	入力	ON	“VOL DOWN” SWを押す	約0 V
					“VOL UP” SWを押す	約1.2 V
					“” SWを押す	約2.5 V
					“” SWを押す	約3.7 V
					上記SW OFF	約5 V
19	ボディーアース	BAT電源	入力	OFF	—	電源電圧
21	ボディーアース	アース	—	ON	—	約0 V
22	ボディーアース	BAT電源	入力	OFF	—	電源電圧
23	ボディーアース	アース	—	ON	—	約0 V
24	ボディーアース	BAT電源	入力	OFF	—	電源電圧
25	ボディーアース	ACC電源	入力	ACC	—	電源電圧
26	27	マイク電源	出力	ON	—	約5 V
27	ボディーアース	シールド（マイクアース）	—	ON	—	約0 V

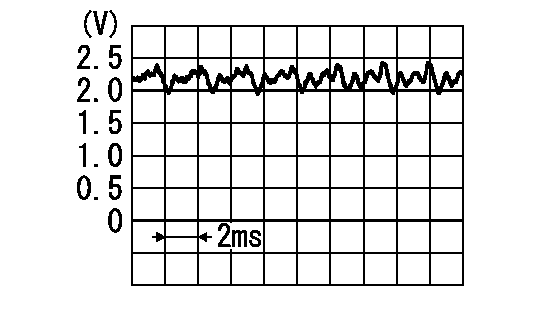

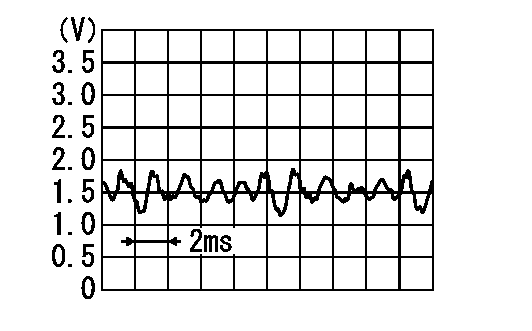

28	27	マイク信号	入力	ON	マイク音声入力時

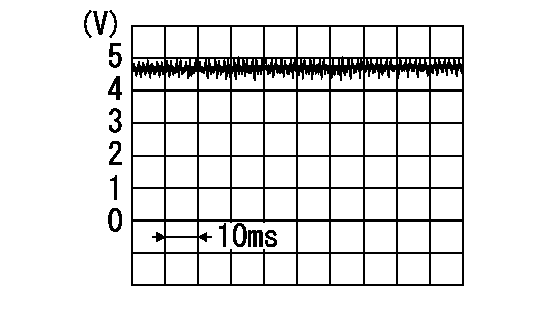

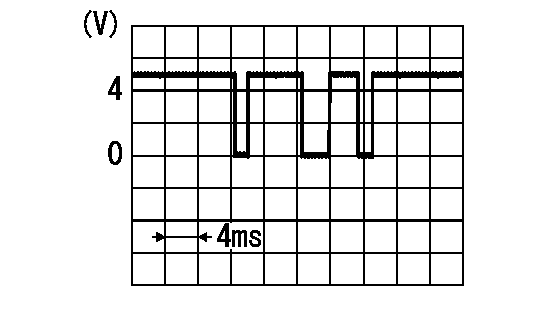

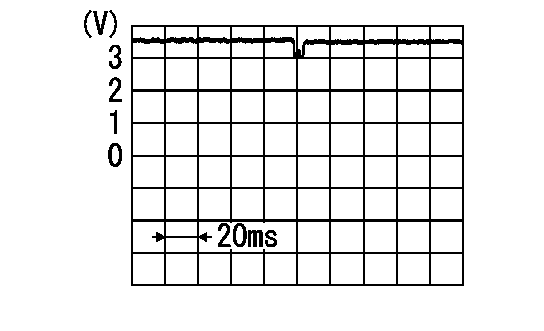

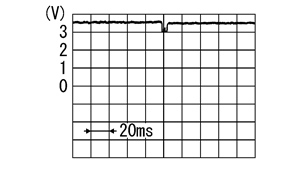

31	ボディーアース	通信信号（CONT→DISP）	出力	ON	ディスプレイ画質調整時

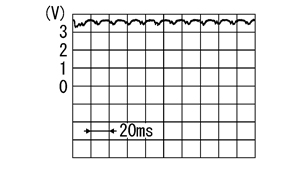

32	ボディーアース	通信信号（DISP→CONT）	入力	ON	ディスプレイ画質調整時
33	—	シールド	—	—	—	—
35	ボディーアース	IGN信号	入力	ON	—	電源電圧
36	ボディーアース	パーキングブレーキ信号	入力	ON	パーキングブレーキをかける	約0 V
36	ボディーアース	パーキングブレーキ信号	入力	ON	パーキングブレーキを解除する	約12 V
37	ボディーアース	リバース信号	入力	ON	リバース時	約12 V
37	ボディーアース	リバース信号	入力	ON	リバース以外	約0 V

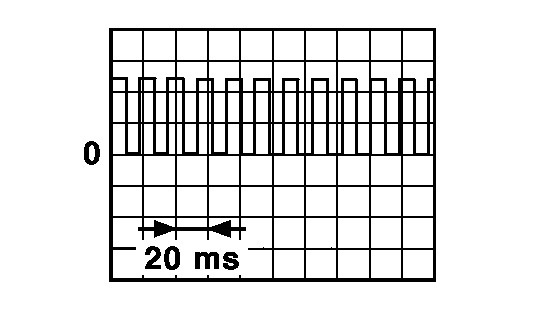

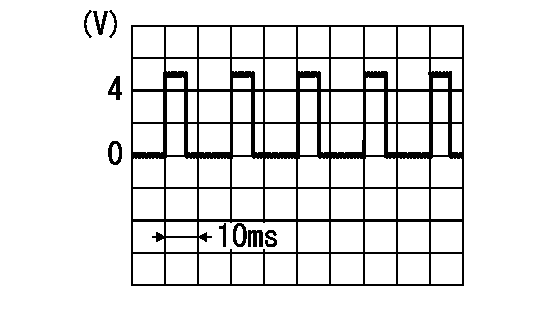

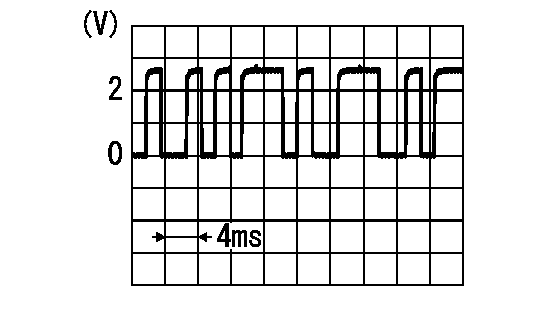

38	ボディーアース	車速信号（8パルス）	入力	ON	車速約40 km/h時	参考：車両仕様より最大電圧は異なる
40^*1	ボディーアース	バックビューカメラ接続認識信号	入力	ON	カメラC/Uコネクター接続	約0 V
40^*1	ボディーアース	バックビューカメラ接続認識信号	入力	ON	カメラC/Uコネクター非接続	約5 V
48	—	AV通信（H）	入出力	—	—	—
49	—	AV通信（L）	入出力	—	—	—
50	—	AV通信（H）	入出力	—	—	—
51	—	AV通信（L）	入出力	—	—	—
52	—	CAN‐H	—	—	—	—
53	—	CAN‐L	—	—	—	—

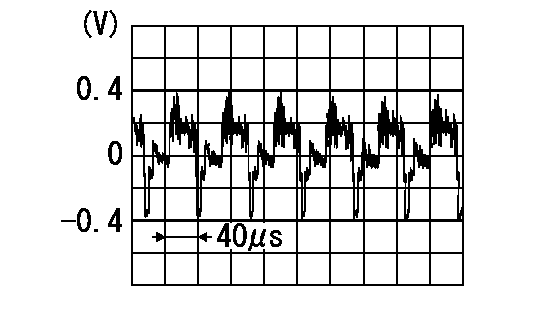

61	62	コンポジット（TV）映像信号	入力	ON	TV 映像時
64	—	シールド	—	—	—	—
67	68	コンポジット（TV / DVD）映像信号	出力	ON	TV / DVD映像時
68	ボディーアース	シールド（コンポジット映像信号）	—	ON	—	約 0 V
69	—	シールド	—	—	—	—

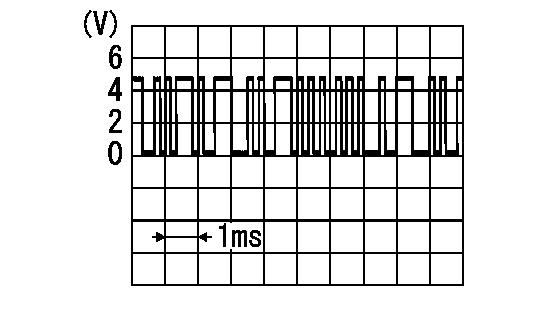

70	ボディーアース	下りシリアル信号（PDC、CDMA 1X、WIN）	入力	ON	—
71	ボディーアース	上りシリアル信号（PDC、CDMA 1X、WIN）	出力	ON	—

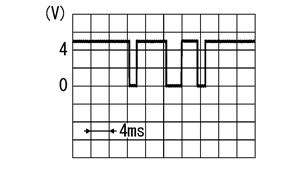

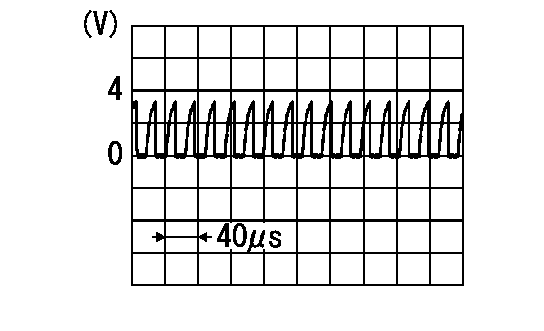

72	ボディーアース	TCHクロック信号（PDC）	入力	ON	情報センター接続時
72	ボディーアース	CF信号（CDMA 1X）	入力	ON	情報センター接続時

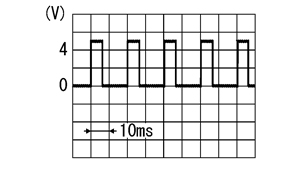

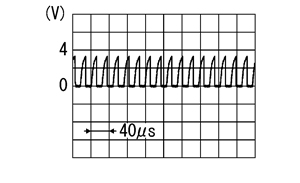

73	ボディーアース	TCHフレーム信号（PDC）	入力	ON	情報センター接続時
73	ボディーアース	CB信号（CDMA 1X）	入力	ON	情報センター接続時
74	ボディーアース	CJ信号（CDMA 1X）	出力	ON	携帯電話接続時	約0 V
74	ボディーアース	CJ信号（CDMA 1X）	出力	OFF	携帯電話接続時	約2.5 V
75	ボディーアース	CC信号（CDMA 1X）	入力	ON	携帯電話接続時	約1 V
75	ボディーアース	CC信号（CDMA 1X）	入力	OFF	携帯電話接続時	約0 V
76	ボディーアース	ユニット電源制御信号（PDC）	入力	ON	携帯電話非接続時	約5 V
		ユニット電源制御信号（PDC）	入力	ON	携帯電話接続時	約0 V
		CE信号（CDMA 1X）	入力	ON	携帯電話接続時	約3.8 V
		CE信号（CDMA 1X）	入力	OFF	携帯電話接続時	約2.5 V
77	ボディーアース	携帯電話制御1 信号（PDC、 CDMA 1X、 WIN）	出力	ON	携帯電話接続時	約 0 V
77	ボディーアース	携帯電話制御1 信号（PDC、 CDMA 1X、 WIN）	出力	OFF	携帯電話接続時	約 3.5 V
78	ボディーアース	携帯電話制御 2 信号（PDC、 CDMA 1X、 WIN）	出力	ON	携帯電話接続時	約 0 V
78	ボディーアース	携帯電話制御 2 信号（PDC、 CDMA 1X、 WIN）	出力	OFF	携帯電話接続時	約 3.5 V
79	ボディーアース	PDC / CDMA識別信号	入力	ON	PDC TELハーネス接続時	約 0 V
79	ボディーアース	PDC / CDMA識別信号	入力	ON	上記以外	約 3 V
80	ボディーアース	ユニット有無信号（PDC）	出力	ON	携帯電話接続時	約 0 V
		ユニット有無信号（PDC）	出力	OFF	携帯電話接続時	約 4 V
		CD信号（CDMA 1X）	出力	ON	携帯電話接続時	約 4.6 V
		CD信号（CDMA 1X）	出力	OFF	携帯電話接続時	約 1.5 V

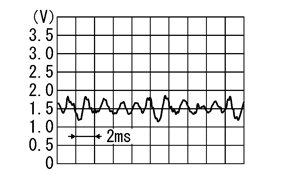

81	ボディーアース	受信信号（PDC）	入力	ON	ハンズフリーフォン通話で相手の音声受信時
81	ボディーアース	BB信号（CDMA 1X）	入力	ON	情報センター接続時
82	ボディーアース	送信信号（PDC）	出力	ON	ハンズフリーフォン通話でマイクに向かって発声時
		BA信号（CDMA1X）	出力	ON	情報センター接続時	約 5 V
		BA信号（CDMA1X）	出力	ON	情報センター接続時以外	約 2.5 V
83	—	シールド	—	—	—	—

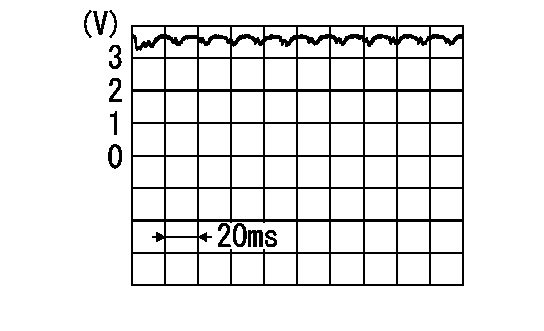

84	ボディーアース	受信信号（CDMA 1X、WIN）	入力	ON	ハンズフリーフォン通話で相手の音声受信時
85	ボディーアース	送信信号（CDMA 1X、 WIN）	出力	ON	ハンズフリーフォン通話でマイクに向かって発声時
87	—	シールド	—	—	—	—
89	ボディーアース	アース	—	ON	—	約 0 V
99	115	TV音声信号（左）	入力	ON	TV音声入力時
100	116	TV音声信号（右）	入力	ON	TV音声入力時
101	—	シールド	—	—	—	—
106	—	シールド	—	—	—	—
107^*2	108^*2	VTR音声信号（左）	入力	ON	VTR音声入力時
123^*2	108^*2	VTR音声信号（右）	入力	ON	VTR音声入力時
125	—	シールド	—	—	—	—
126	—	D＋信号（FOMA、WIN）	—	—	—	—
127	—	D−信号（FOMA、WIN）	—	—	—	—
128	—	V BUS信号（FOMA、WIN）	—	—	—	—
131	—	D‐VOICE信号（FOMA）	—	—	—	—
132	—	Manufacturer Specific 信号（FOMA）	—	—	—	—
133	—	U‐VOICE信号（FOMA）	—	—	—	—
134	—	USB ACQ信号（FOMA）	—	—	—	—
135	—	シールド	—	—	—	—
144	ボディーアース	RGBデジタル映像信号（−）	出力	ON	ハーネスコネクター非接続	約 3.3 V
145	ボディーアース	RGBデジタル映像信号（＋）	出力	ON	ハーネスコネクター非接続	約3.3 V
146	ボディーアース	GPS信号	入力	ON	ハーネスコネクター非接続	約5.0 V
147	—	シールド	—	—	—	—
149	—	AM‐FMメイン	入力	—	—	—
150	ボディーアース	アンテナアンプON信号	出力	ON	—	約 12 V
