функция ETC


ETC(Electronic Toll Collection System)は、財団法人道路システム高度化推進機構の登録商標である。
  • ETCは、現在有料道路の料金所で行われている現金、回数券、カード等の手渡しによる収受に代わる新しい料金支払いシステムである。料金所に設置した道路側アンテナと、車両に搭載したETCユニットとの間を、無線通信方式で料金情報の授受を行うことにより、ノンストップ、キャッシュレスで料金所を通過できるようになる。
  • ETCを利用するには、料金支払いに必要な情報を記録したETCカードを取得しなければならない。ETCカードはクレジット会社等からETC用のICカード(ETCカード)を発行してもらうことになる。

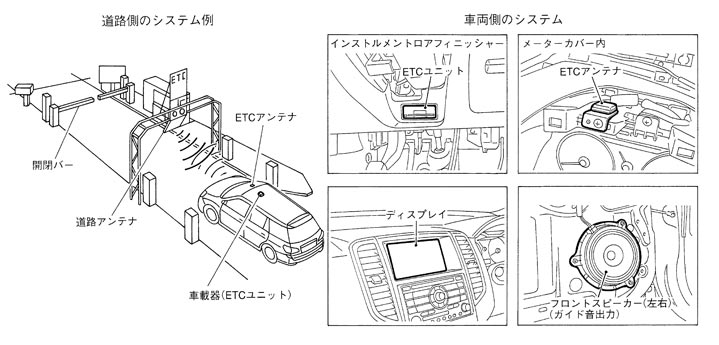

 システム構成
  • NAVI C/Uとの通信により、ETCの作動状態を音声で案内し、ディスプレイに料金表示、利用履歴の路線名、料金所名、及び利用積算額の表示等を行うことができる。


 動作概要
  • ETCの状態をディスプレイに表示したり、音声で案内をする。
  • ディスプレイ表示は、画面中央にコメントを表示する場合と、画面下側に表示する場合がある。
  • 道路側のシステムによって下記の内容例が案内されない場合がある。
■ 注意 ■
  • ETCカードを挿入した状態でETCによる料金支払いを行えなかった場合は、料金所出口、又は均一料金所の係員にETCカードを提出し、カード内の情報の訂正処理を行う。この処理を行わないとそのカードでETC車線の通過が正常に行えなくなる。
  • 料金所内でエラーコード(“No.02”等の番号)が表示された場合、料金所係員にエラーコードを連絡し、指示に従って通過する。


 音声ガイド、コメント内容
動作
タイミング
ETCの状態
カードの状態
音声出力
液晶モニター表示
音声ガイド
表示位置
コメント内容
表示時間
あり
なし
中央

アイコン
キーSW
OFF→ ACC
起動診断正常







ご利用になる場合はETCカードを挿入してください
12秒間、またはSW操作まで
起動診断異常
NAVI C/U~ETCユニット間
接続異常

ETCに異常が検出されました



(灰色)
ETCに異常があります。販売店に連絡してください
SW操作まで
ETCユニット異常

ETCに異常が検出されました



(灰色)
ETCに異常があります。販売店に連絡してください
ETCカードNG
  • ETCカードが故障
  • カードがETCカードでないとき


カードを確認してください



カードを確認してください
カードを抜く、又はSW操作まで
予告
アンテナ

通信結果通知
正常










(右側、左側、中央)にお進みください



ETC車線を通行できます。(右側、左側、中央)にお進みください
5秒間又はSW操作まで


徐行して、ETCゲートにお進みください



ETC車線を通行できます。徐行してください
異常


一般ゲートにお進みください



ETCは利用できません。一般ゲートにお進みください






この先、一般ゲートにお進みください


(右側、左側、中央)にお進みください



ETCは利用できません。 (右側、左側、中央) にお進みください


徐行して、一般ゲートにお進みください



ETCは利用できません。徐行して、一般ゲートにお進みください
料金所入口
通信結果通知
正常


—–



(藤色)
ETCは正常に処理されました
12秒間
異常


係員の指示に従ってください



ETCの処理が出来ません。係員の指示に従ってください
10秒間又はSW操作まで


係員の指示に従ってください



ETCカードが装着されていません。係員の指示に従ってください
料金所出口、及び均一料金所
正常


利用料金は○○円です



(藤色)
料金○○円
×年×月×日×時×分
12秒間
異常


係員の指示に従ってください



ETCの処理ができません。係員の指示に従ってください
10秒間又はSW操作まで


係員の指示に従ってください



ETCカードが装着されていません。係員の指示に従ってください
ETC未セットアップ状態
カード(セットアップカード以外)挿入






ETCはセットアップされていません
6秒間またはSW操作まで
注:予告アンテナは、設置されていない料金所もある。
