Регулировка контрольной линии бокового слепого монитора

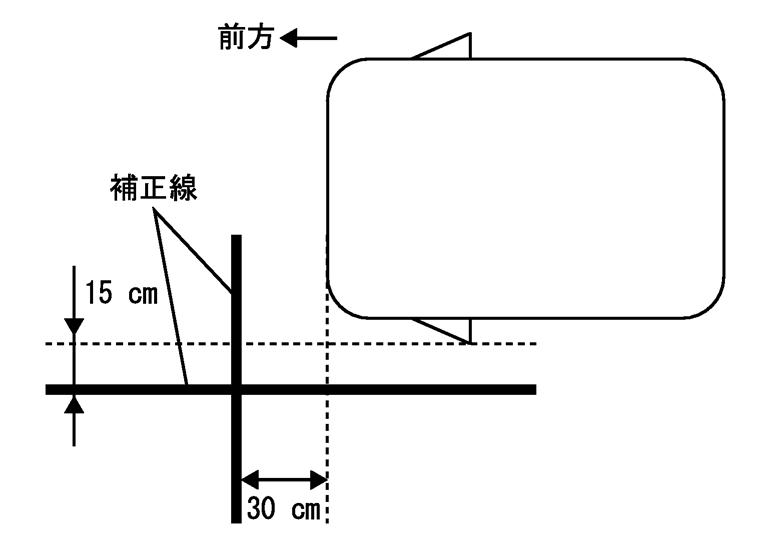

- 車両左前方に、車両前端から30 cmの所と、ドアミラー先端から15 cmの所に補正線を引く。
- 確認・調整モードの“サイドビュー描画線補正”モードにする。

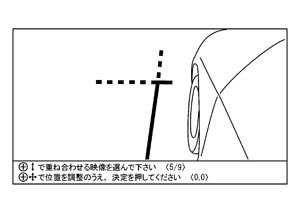

- センターダイヤルを回転させ、車両前方に引いた補正線と画面上の目安線の傾きが合うように目安線のパターンを選択する。
選択パターン ：9パターン - 上下左右のスイッチを押し、車両左前方に引いた補正線と位置が合うように目安線を微調整し、“決定”スイッチを押すと調整した目安線の位置がカメラC/Uに記憶される。
上下調整範囲 ：- 20～20 左右調整範囲 ：- 20～20
上記手順で目安線調整が正常に作動しない場合は、以下のどちらかを実施し、再度目安線調整を行う。
- バッテリーを5分間外したあと、再度バッテリーを接続する。
- カメラC/Uのコネクターを5分間外したあと、再度コネクターを接続する。
