Снятие и установка сальника клапана
取り外し- 1.カムシャフトを取り外す。カムシャフトを参照する。
- 2.バルブリフターを取り外す。カムシャフトを参照する。
- 3.クランクシャフトを回し、オイルシールを取り外す気筒を上死点位置にしてバルブの気筒内落下を防止する。

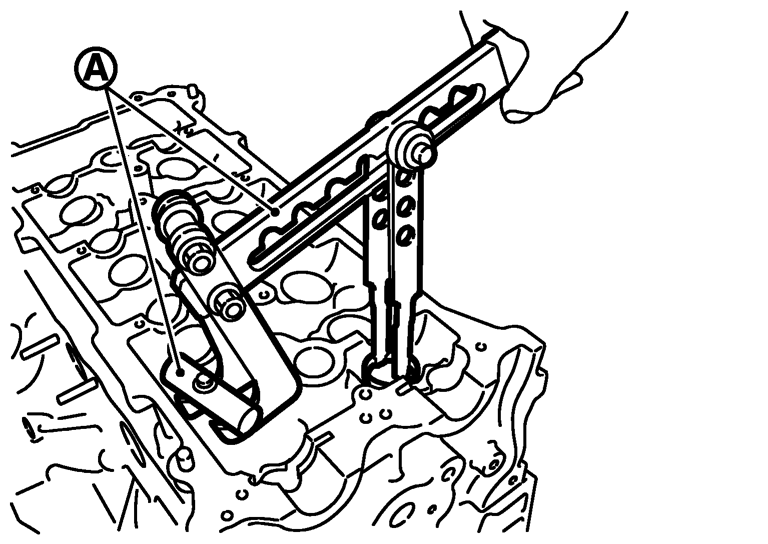

- 4.バルブスプリングコンプレッサー［特殊工具: KV10116200］、及びアダプター［特殊工具：KV10109220］（A）を使用してバルブコレットを外し、バルブスプリングリテーナー、バルブスプリングを取り外す。
- バルブリフター穴に傷を付けないよう作業すること。
- バルブスプリングからバルブスプリングシートを取り外さないこと。（ASSY設定部品）
■ 注意 ■

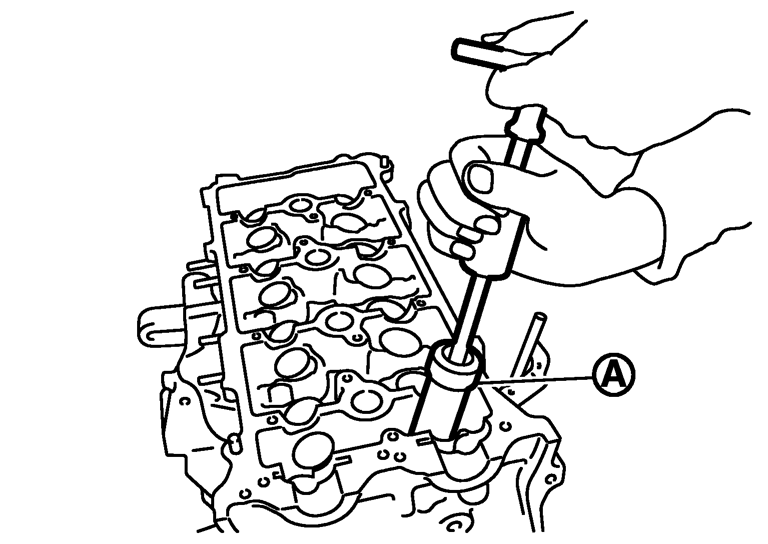

- 5.バルブオイルシールプーラー［特殊工具: KV10107902］（A）を使用して、バルブオイルシールを取り外す。
取り付け- 1.新品のバルブオイルシールかん合部、及びシールリップにエンジンオイルを塗布する。

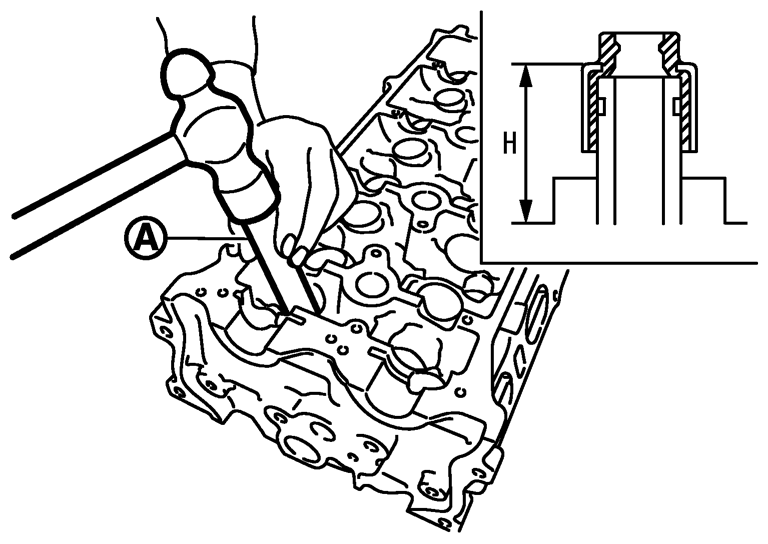

- 2.バルブオイルシールドリフト［特殊工具: KV10115600］（A）を使用して、バルブオイルシールを図の高さになるよう圧入する。
| 取付高さH | : 15.1 - 15.7 mm |
- 3.以下は取り外しと逆の手順で取り付ける。
