Снятие и установка переднего сальника
取り外し- 1.以下の部品を取り外す。
- 右フェンダープロテクター: フェンダープロテクターを参照する。
- 補機ベルト: 補機ベルトを参照する。
- クランクプーリー: タイミングチェーンを参照する。
- 2.マイナスドライバー等を使用して、フロントオイルシールを取り外す。
■ 注意 ■
フロントカバー、及びクランクシャフトに傷を付けないよう注意すること。 取り付け- 1.フロントオイルシールリップ部にエンジンオイルを塗布する。

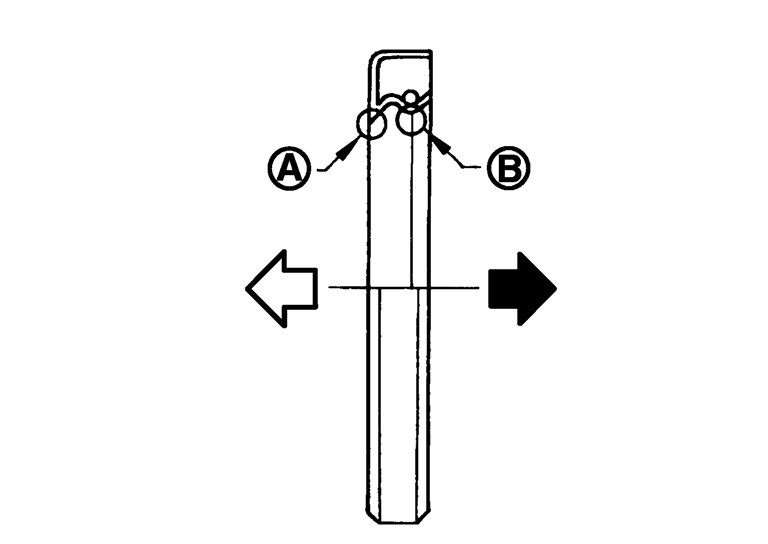

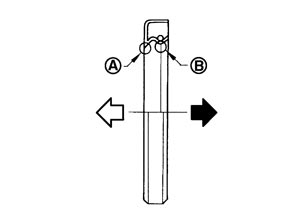

- 2.図を参照し、圧入方向を確認する。
| A | : ダストシールリップ |
| B | : オイルシールリップ |
 | : エンジンフロント側 |
 | : クランクスプロケット側 |
- 3.外径約φ57 mm、内径約φ45 mmのドリフト（汎用工具）を使用し、フロントカバー前端面を基準面としてオイルシール前端面が以下の寸法内になるよう圧入する。
- フロントカバー、及びクランクシャフトに傷を付けないよう注意すること。
- オイルシールリップに塗布されたグリースに触れないこと。
- オイルシールのまくれ、傾きがないようまっすぐに圧入すること。
| エンジンフロント方向（クランクプーリー側）へ0.3 mm以内 |
| エンジンリヤ方向（クランクスプロケット側）へ0.5 mm以内 |
■ 注意 ■
- 4.以下は取り外しと逆の手順で取り付ける。
