Диагностика неисправностей при дорожном тестировании

дорожное испытание


 概要

  • ロードテストによって、CVTの性能を全般的に点検し、故障の原因を分析する。

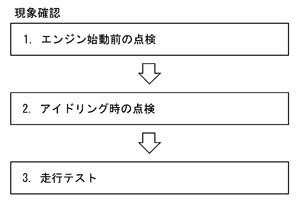

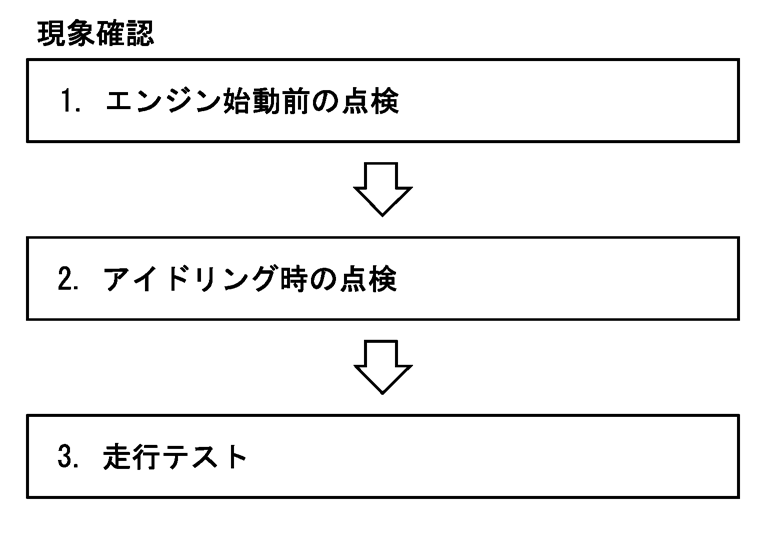

  • ロードテストは下記の3段階で実施する。
    1.エンジン始動前の点検
    2.アイドリング時の点検
    3.走行テスト
  • ロードテストを開始する前に、テスト手順と点検項目を確認しておく。
  • 現象が発見されるまで、全ての点検項目をテストする。NG になった項目は「診断シート例」に記入し、全てのロードテスト終了後に診断を行う。故障診断の進め方を参照する。

 エンジン始動前の点検

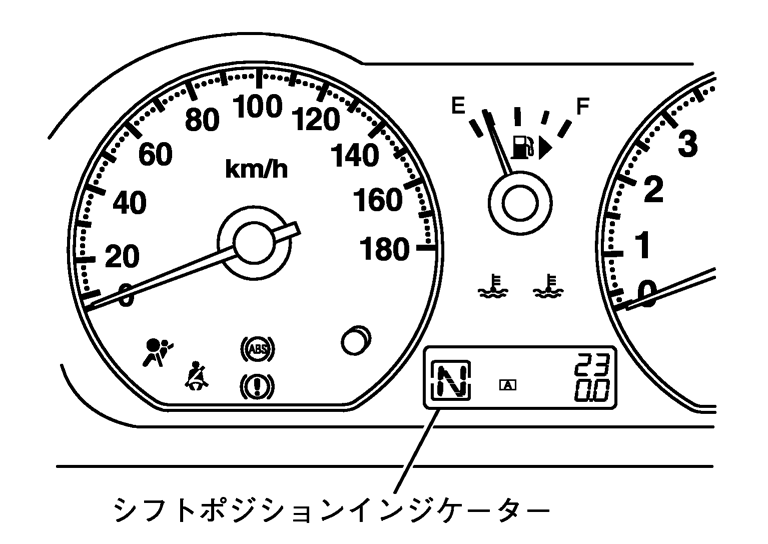

 1.シフトポジションインジケーター点検
  1. 水平なところに駐車する。
  2. Pレンジにする。
  3. キースイッチをOFFにして5秒以上待つ。
  4. キースイッチをONにする。（エンジンは始動させないこと）
シフトポジションインジケーターが表示されるか？

YES>>
  1. キースイッチをOFFにする。
  2. 2へ

NO>>ロードテストを中断し、シフトポジションインジケータが表示されない又はSPORT表示灯が点灯しない へ

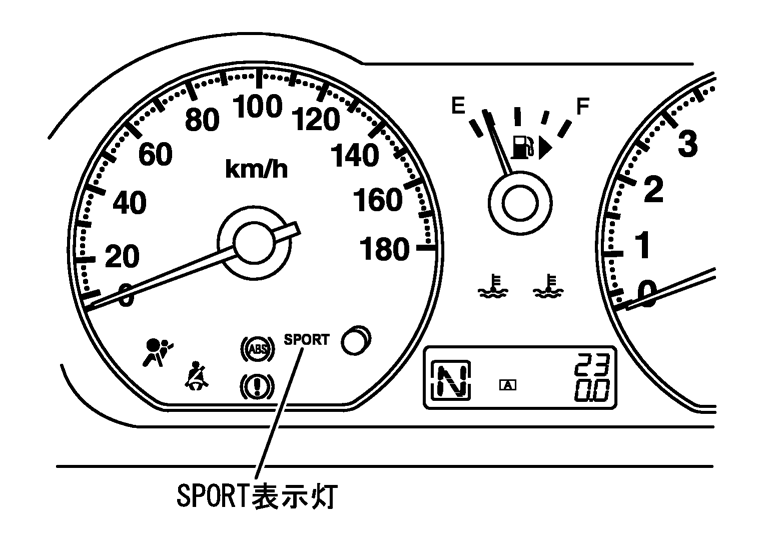

 2.SPORT表示灯点検
  1. キースイッチをOFFにして5秒以上待つ。
  2. キースイッチをONにする。（エンジンは始動させないこと）
SPORT表示灯が約2秒間点灯するか？

YES>>
  1. キースイッチをOFFにする。
  2. 自己診断を行い、NG項目を診断シートに記録する。CONSULT-IIIの機能 を参照する。
  3. 「アイドリング時の点検」へ

NO>>ロードテストを中断し、シフトポジションインジケータが表示されない又はSPORT表示灯が点灯しない へ


 アイドリング時の点検


 1.エンジン始動点検 パート1
  1. 水平なところへ駐車する。
  2. P又はNレンジにする。
  3. キースイッチをOFFにする。
  4. キースイッチをSTARTにする。
エンジンは始動するか？

YES>>2へ

NO>>ロードテストを中断し、P及びNレンジでエンジンが始動しない へ


 2.エンジン始動点検 パート2
  1. キースイッチをONにする。
  2. D、L又はRレンジにする。
  3. キースイッチをSTARTにする。
いずれかのレンジでエンジンは始動するか？

YES>>ロードテストを中断し、P及びNレンジでエンジンが始動しない へ

NO>>3へ


 3.Pレンジの機能点検
  1. Pレンジにする。
  2. キースイッチをOFFにする。
  3. パーキングブレーキを解除する。
  4. 車両を前方又は後方へ押し、車両が動くか確認する。
  5. パーキングブレーキを効かせる。
パーキングブレーキを解除したときに車両を押すと動くか？

YES>>「診断シート例」のPレンジに入れても車両を押すと動いてしまう にチェックマークを記入し、4へ

NO>>4へ


 4.Nレンジの機能点検
  1. エンジンを始動する。
  2. Nレンジにする。
  3. パーキングブレーキを解除する。
パーキングブレーキ解除状態で車両が動くか？

YES>>「診断シート例」のNレンジで車両が動き出す にチェックマークを記入し、5へ

NO>>5へ


 5.シフトショック点検
  1. ブレーキをかける。
  2. Rレンジにする。
NからRレンジにしたとき、過大なショックがあるか？

YES>>「診断シート例」のNからRレンジへのシフトショックが大きい にチェックマークを記入し、6へ

NO>>6へ


 6.Rレンジの機能点検
ブレーキを4〜5秒間、解除する。
車両がバックするか？

YES>>7へ

NO>>「診断シート例」のRレンジで走行不能又は極度の加速不良 にチェックマークを記入し、7へ


 7.Dレンジの機能点検
Dレンジへ入れて車両が前進するか点検する。
Dレンジで前進するか？

YES>>8へ

NO>>ロードテストを中断し、D、Lレンジで走行不能又は極度の加速不良 へ


 8.Lレンジの機能点検
Lレンジへ入れて車両が前進するか点検する。
Lレンジで前進するか？

YES>>「走行テスト」へ

NO>>ロードテストを中断し、D、Lレンジで走行不能又は極度の加速不良 へ


 走行テスト


 1.変速特性点検パート1
  1. 約10分間運転し、エンジンオイル及びCVTフルードを適温まで上げる。
    • CVTフルードの適温：50〜80°C
  2. 水平なところに駐車する。
  3. Pレンジにする。
  4. エンジンを始動する。
  5. Lレンジにする。
  6. アクセル開度2/8で加速し、変速特性を点検する。変速特性 を参照する。
CONSULT-IIIを使用する場合
点検結果

OK>>2へ

NG>>「診断シート例」のLレンジ時に変速しない にチェックマークを記入し、2へ


 2.変速特性点検パート2
  1. Dレンジにする。
  2. スポーツモードスイッチを押す。（スポーツモード状態）
  3. アクセル開度2/8で加速し、変速特性を点検する。変速特性 を参照する。
CONSULT-IIIを使用する場合
点検結果

OK>>3へ

NG>>「診断シート例」のスポーツモード時に変速しない にチェックマークを記入し、3へ


 3.変速特性点検パート3
  1. Dレンジにする。
  2. スポーツモードスイッチを押す。（スポーツモード解除状態）
  3. アクセル開度2/8で加速し、変速特性を点検する。変速特性 を参照する。
CONSULT-IIIを使用する場合
点検結果

OK>>4へ

NG>>「診断シート例」のDレンジ時に変速しない にチェックマークを記入し、4へ


 4.変速特性点検パート4
  1. Lレンジにする。
  2. フルスロットルで加速し、変速特性を点検する。変速特性 を参照する。
CONSULT-IIIを使用する場合
点検結果

OK（マニュアルモード付車）>>5へ

OK（マニュアルモード無車）>>9へ

NG>>「診断シート例」のLレンジ時に変速しない にチェックマークを記入し、5へ


 5.マニュアルモード機能点検
  1. 水平なところに駐車する。
  2. Dレンジにする。
  3. マニュアルモードスイッチを押す。（マニュアルモード状態）
マニュアルモード表示が表示されるか？

YES>>6へ

NO>>「診断シート例」のマニュアルモード又はスポーツモードにならない にチェックマークを記入し、6へ


 6.シフトアップ点検
マニュアルモードで走行中、M1→M2→M3→M4→M5→M6とシフトアップする。
CONSULT-IIIを使用する場合
正しくシフトアップするか？

YES>>7へ

NO>>「診断シート例」のマニュアルモード時に変速しない にチェックマークを記入し、7へ


 7.シフトダウン点検
マニュアルモードで走行中、M6→M5→M4→M3→M2→M1とシフトダウンする。
CONSULT-IIIを使用する場合
正しくシフトダウンするか？

YES>>8へ

NO>>「診断シート例」のマニュアルモード時に変速しない にチェックマークを記入し、8へ


 8.エンジンブレーキ点検
マニュアルモードで走行中、各ギヤでアクセルペダルを戻す。
マニュアルモードの各ギヤでエンジンブレーキが効き、減速するか？

YES>>9へ

NO>>「診断シート例」のエンジンブレーキが効かない にチェックマークを記入し、9へ


 9.スポーツモード機能点検
  1. 水平なところに駐車する。
  2. Dレンジにする。
  3. スポーツモードスイッチを押す。（スポーツモード状態）
SPORT表示灯が点灯するか？

YES>>10へ

NO>>「診断シート例」のマニュアルモード又はスポーツモードにならない にチェックマークを記入し、10へ


 10.スポーツモード変速特性点検パート1
2/8スロットルで加速し、変速特性を点検する。変速特性を参照する。
CONSULT-IIIを使用する場合
点検結果

OK>>11へ

NG>>「診断シート例」のスポーツモード時に変速しない にチェックマークを記入し、11へ


 11.スポーツモード変速特性点検パート2
フルスロットルで加速し、変速特性を点検する。CONSULT-IIIの機能を参照する。
CONSULT-IIIを使用する場合
点検結果

OK>>12へ

NG>>「診断シート例」のスポーツモード時に変速しない にチェックマークを記入し、12へ


 12.エンジンブレーキ点検パート１
  1. スポーツモードスイッチを押す。（スポーツモード解除状態）
  2. Dレンジで走行中、アクセルペダルを戻す。
Dレンジでエンジンブレーキが効き、減速するか？

YES>>13へ

NO>>「診断シート例」のエンジンブレーキが効かないにチェックマークを記入し、13へ


 13.エンジンブレーキ点検パート2
  1. Dレンジで走行中、アクセルペダルを戻す。
  2. スポーツモードスイッチを押す。（スポーツモード状態）
スポーツモードでエンジンブレーキが効き、減速するか？

YES>>14へ

NO>>「診断シート例」のエンジンブレーキが効かないにチェックマークを記入し、14へ


 14.エンジンブレーキ点検パート3
  1. Lレンジで走行する。
  2. アクセルペダルを戻す。
Lレンジでエンジンブレーキが効き、減速するか？

YES>>
  1. 停車し、走行テストを終了する。
  2. 自己診断を実施する。CONSULT-IIIの機能を参照する。

NO>>「診断シート例」のエンジンブレーキが効かないにチェックマークを記入し、故障診断を続ける。
