Снятие и установка регулирующих клапанов и аккумуляторов

Снятие и установка

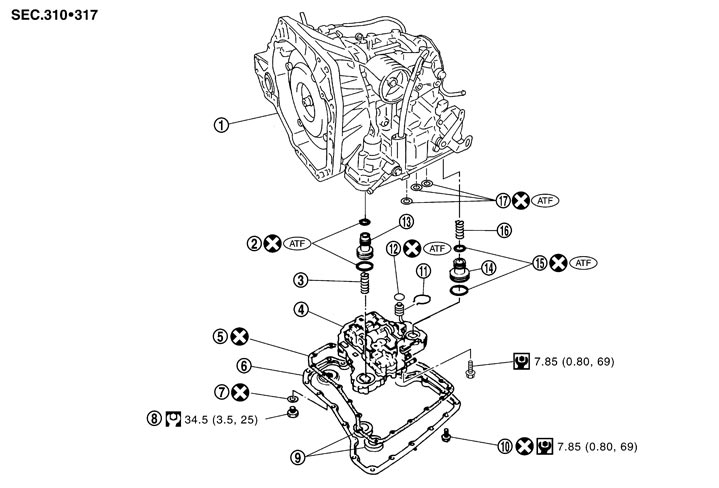

 構成図



1.
 		トランスアクスルASSY
 		2.
 		Oリング
 		3.
 		リターンスプリング
4.
 		コントロールバルブASSY
 		5.
 		オイルパンガスケット
 		6.
 		オイルパン
7.
 		ドレーンプラグガスケット
 		8.
 		ドレーンプラグ
 		9.
 		マグネット
10.
 		オイルパン取付ボルト
 		11.
 		スナップリング
 		12.
 		Oリング
13.
 		S/Rアキュームレーターピストン
 		14.
 		N-Dアキュームレーターピストン
 		15.
 		Oリング
16.
 		リターンスプリング
 		17.
 		リップシール

イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。
下記シンボルマークについては、指定フルードを使用する。

：ニッサンマチックフルードJ





 取り外し

    1.バッテリーマイナス端子を取り外す。バッテリーの取り外し、取り付けを参照する。
    2.左フロントタイヤを取り外す。
    3.アンダーカバー及び左フェンダープロテクターを取り外す。取り外し、取り付けを参照する。
    4.ドレーンプラグを取り外し、A/Tフルードを抜き取る。
    5.オイルパン及びオイルパンガスケットを取り外す。

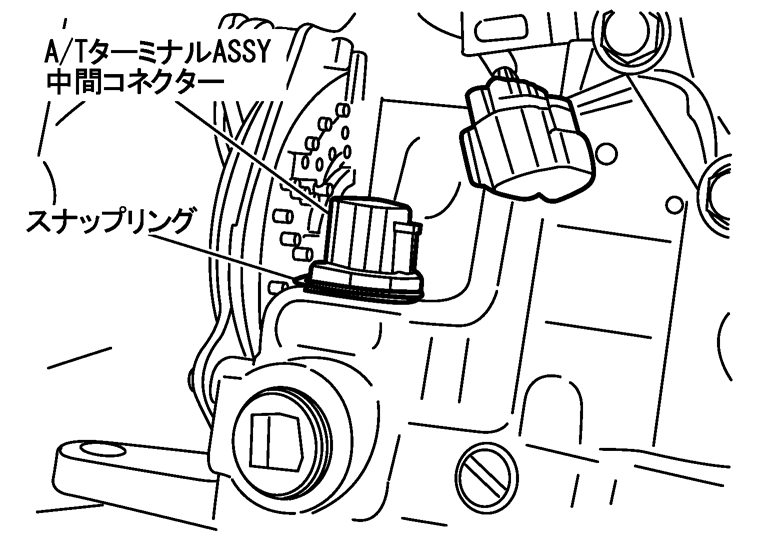

    6.A/TターミナルASSY中間コネクターを取り外す。
    7.A/TターミナルASSY中間コネクターよりスナップリングを取り外し、A/TターミナルASSY中間コネクターを指でトランスアクスルケース内に押し込む。

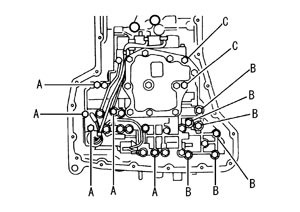

    8.コントロールバルブASSYの取付ボルトを取り外す。

    ボルト記号
    		A
    		B
    		C
    首下長さ　mm
    		40.0
    		33.0
    		43.5
    本数
    		5
    		6
    		2

    9.コントロールバルブASSYをトランスアクスルASSYより取り外す。

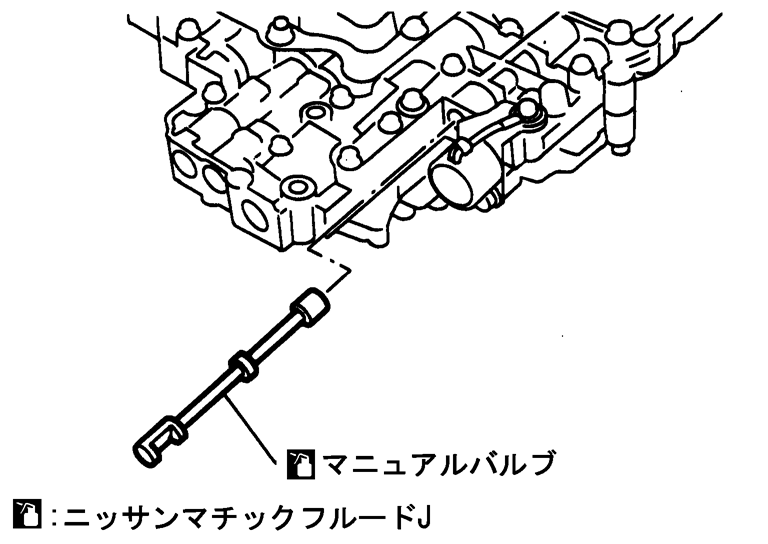

    10.マニュアルバルブをコントロールバルブASSYより取り外す。
    ■ 注意 ■
    マニュアルバルブを落とさないこと。
    11.OリングをA/TターミナルASSY中間コネクターより取り外す。

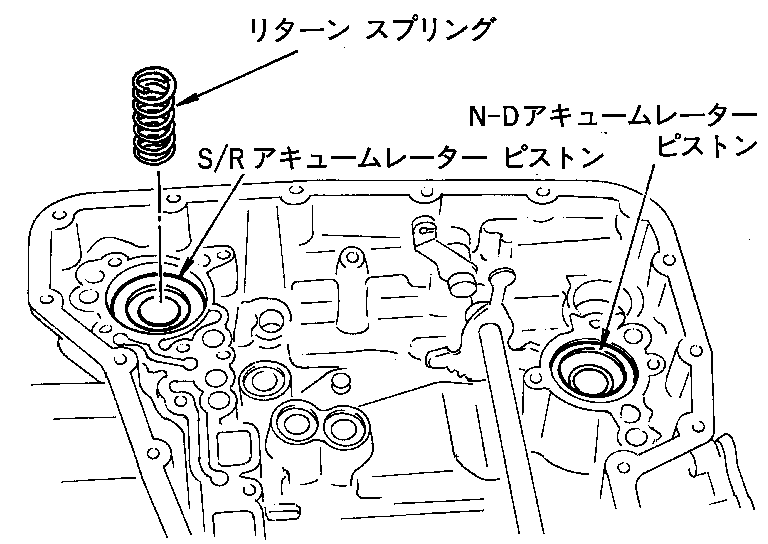

    12.リターンスプリングをS/Rアキュームレーターピストンより取り外す。

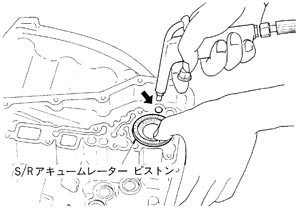

    13.図位置の油穴にエアを吹き込み、S/Rアキュームレーターピストンをトランスアクスルケースより取り外す。
    ■ 注意 ■
    急激にエアを吹き込むとS/Rアキュームレーターピストン及びA/Tフルードが飛び出すため、ペーパーウエスなどで保護しながら少しずつ弱めにエアを吹き込むこと。

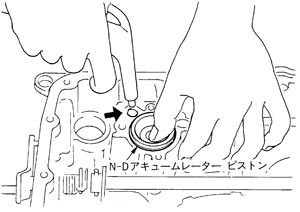

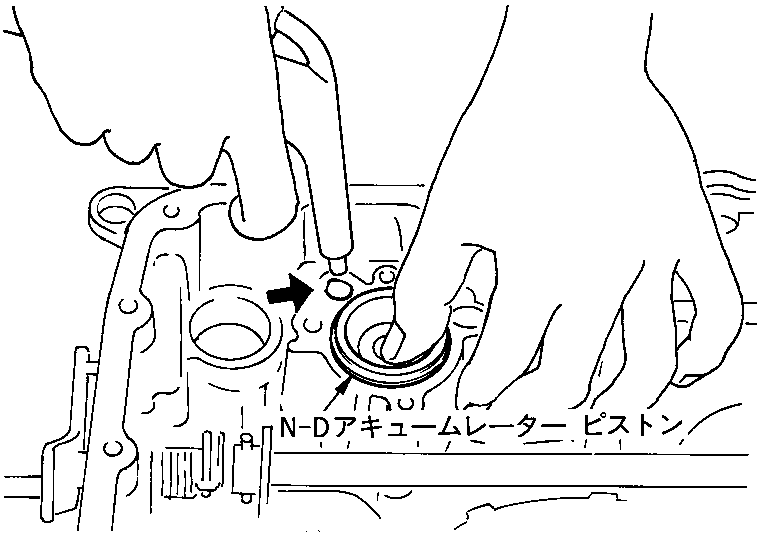

    14.図位置の油穴にエアを吹き込み、N-Dアキュームレーターピストン及びリターンスプリングをトランスアクスルケースより取り外す。
    ■ 注意 ■
    • 急激にエアを吹き込むとN-Dアキュームレーターピストン及びA/Tフルードが飛び出すため、ペーパーウエスなどで保護しながら少しずつ弱めにエアを吹き込むこと。
    • リターンスプリングは分解しないこと。

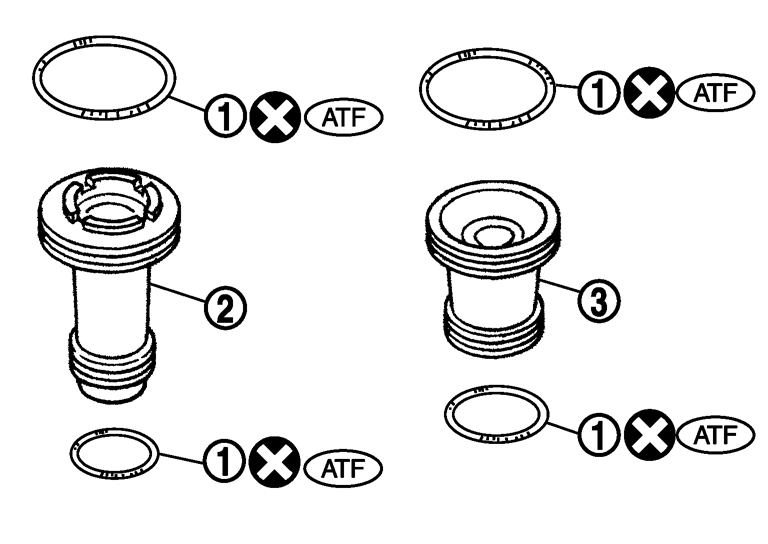

    15.Oリング（1）をS/Rアキュームレーターピストン（2）及びN-Dアキュームレーターピストン（3）より取り外す。
    ■ 注意 ■
    取り外したS/Rアキュームレーターピストン及びN-Dアキュームレーターピストンはペーパーウエスでくるんでおくこと。

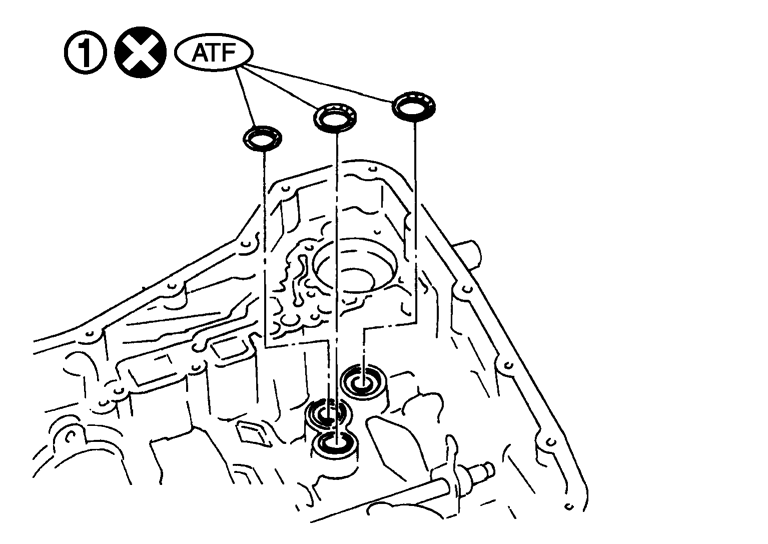

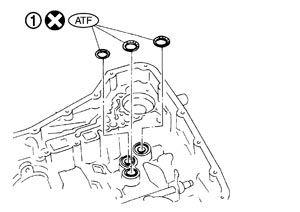

    16.バンドサーボ油路のリップシール（1）を取り外す。

 取り外し後の点検

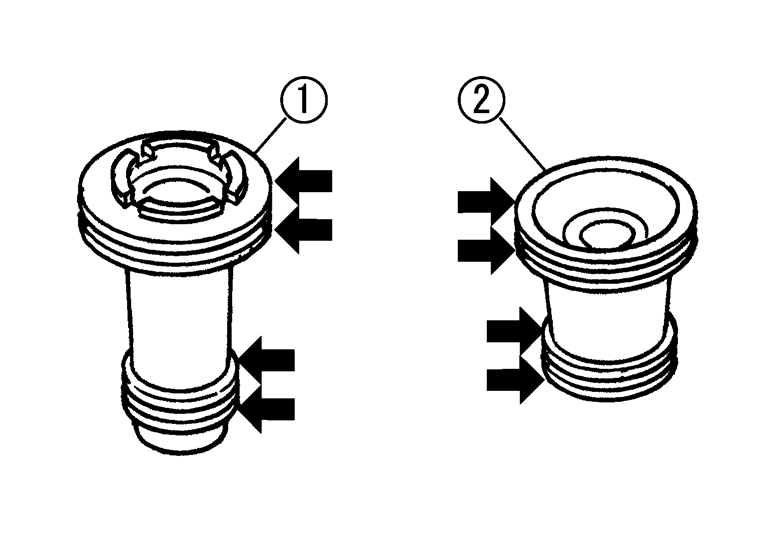

  • S/Rアキュームレーターピストン（1）
  • N-Dアキュームレーターピストン（2）
  • 各アキュームレーターピストン及びトランスアクスルケースのしゅう動面の損傷及び打痕を点検し、異常がある場合は交換する。
  • マニュアルバルブ及びバルブボディーのしゅう動面の損傷及び打痕を点検し、異常がある場合は交換する。

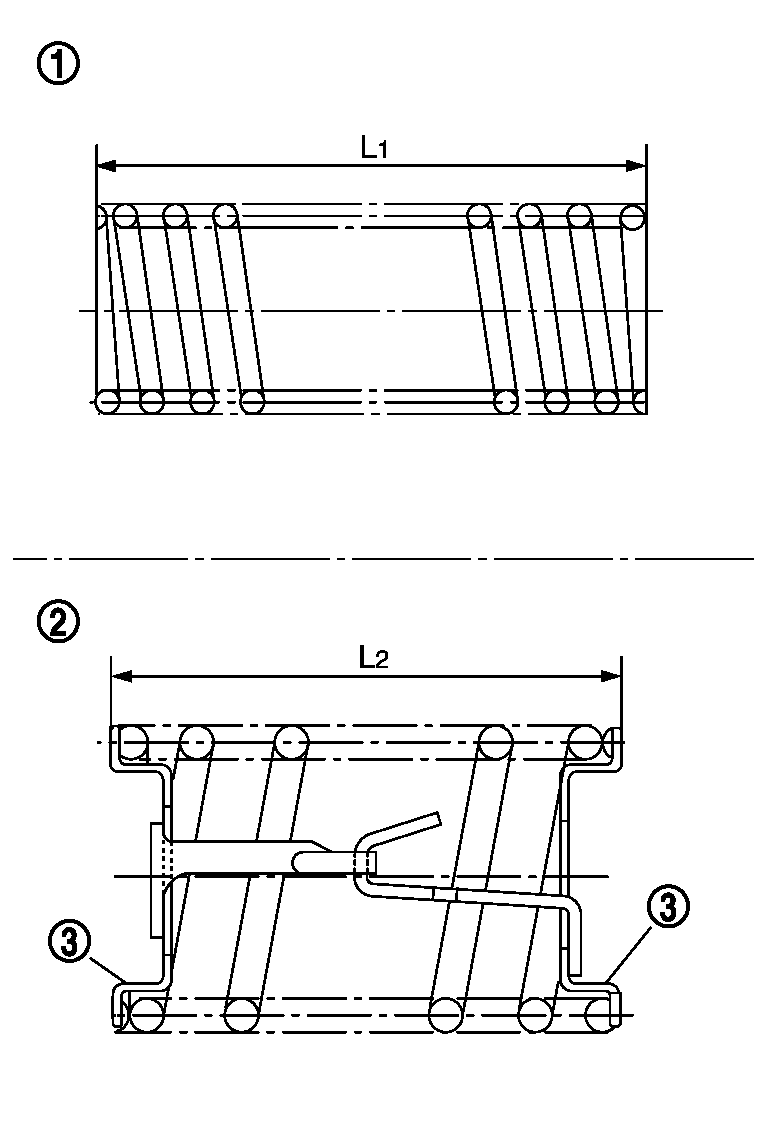

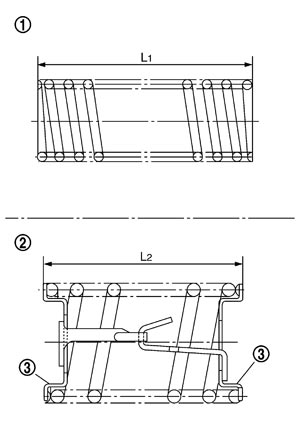

  • リターンスプリング（S/Rアキュームレーター）（1）
  • リターンスプリング（N-Dアキュームレーター）（2）
  • 各リターンスプリングの損傷、変形及びへたりを点検し、異常がある場合は交換する。自由長（L1）及び長さ（L2）はアキュームレーターを参照する。
    ■ 注意 ■
    スプリングリテーナー（3）は取り外さないこと。

 取り付け

下記の作業に注意し、取り外しの逆の手順で行う。
■ 注意 ■
  • 各ガスケットは再使用不可部品のため、再使用しないこと。「構成図」を参照する。
  • 各Oリング及びリップシールは再使用不可部品のため、再使用しないこと。「構成図」を参照する。
  • 各Oリング及びリップシールを取り付ける際は、ニッサンマチックフルードJを塗布すること。「構成図」を参照する。
  • オイルパン取付ボルトを取り付ける際は、必ず新品のボルトを使用すること。「構成図」を参照する。
  • オイルパンガスケット取付面に水分、油及び古いガスケット等の付着がないよう完全に除去すること。

  • 作業終了後は、A/Tフルードの漏れ及び量を点検する。点検を参照する。
