Разборка, сборка
参考：
下記の手順は「既刊A/T AXLE（RE4F03B型）ユニット整備要領書（A261C28）」のモデルNo.3CX0Eとの相違点である。下記の手順以外については「既刊A/T AXLE（RE4F03B型）ユニット整備要領書（A261C28）」のモデルNo.3CX0Eを参照すること。

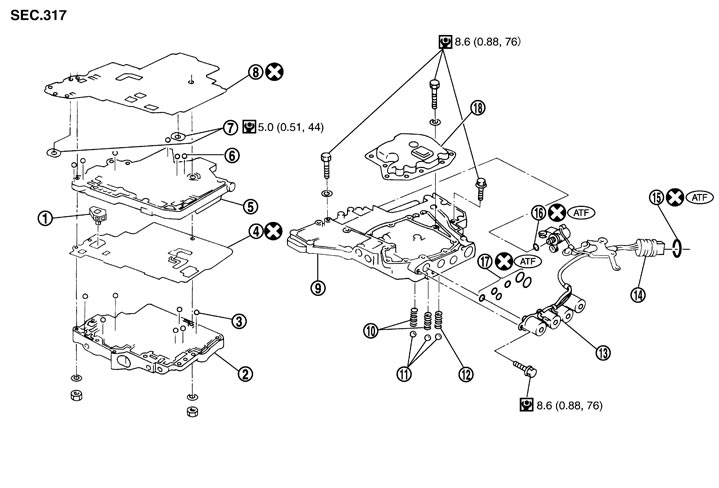

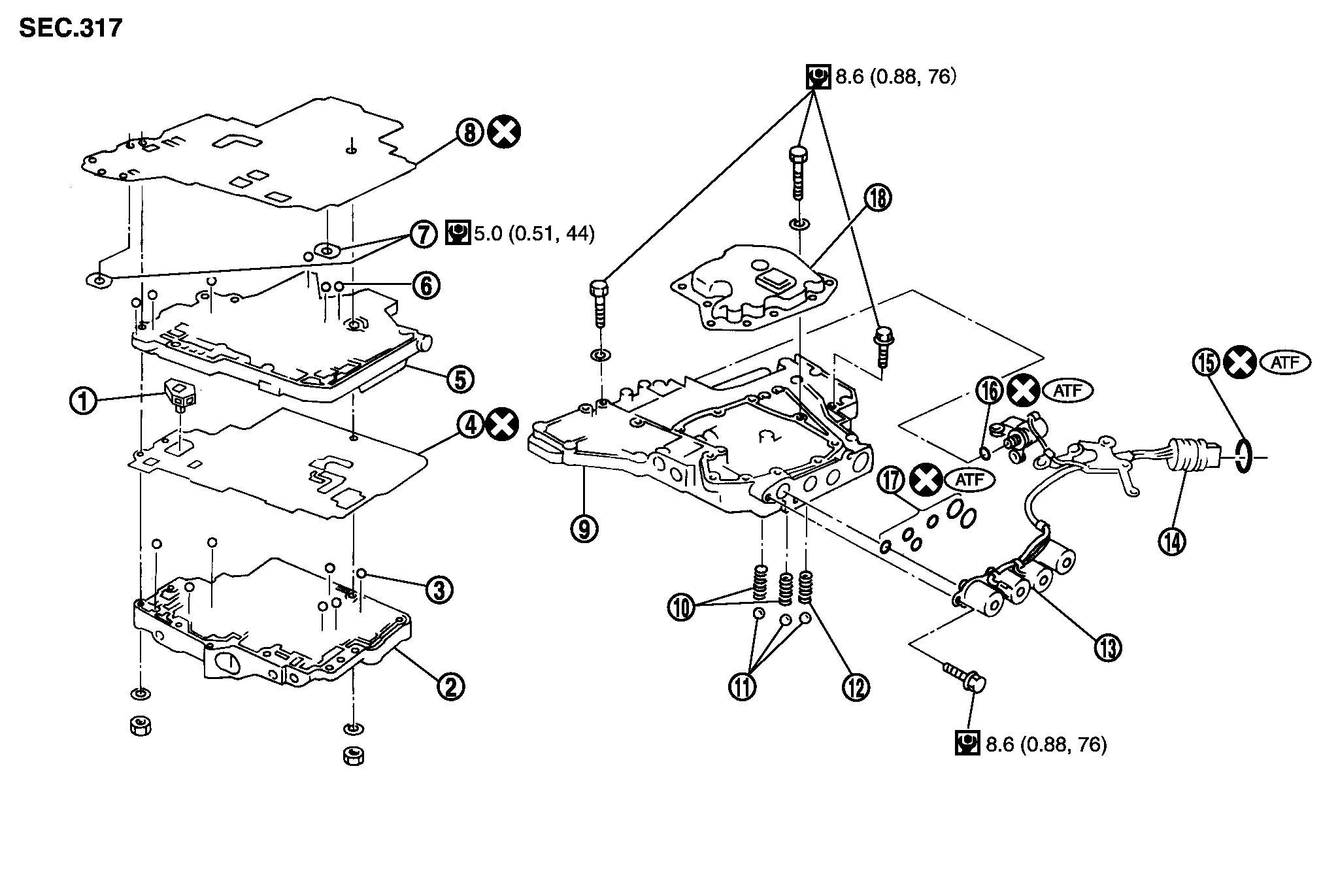

構成図
|
1. |
パイロットフィルター |
2. |
アッパーボディー |
3. |
スチールボール |
|
4. |
セパレートプレート |
5. |
インターボディー |
6. |
スチールボール |
|
7. |
サポートプレート |
8. |
セパレートプレート |
9. |
ロアボディー |
|
10. |
ライン圧リリーフバルブスプリング |
11. |
チェックボール |
12. |
バルブスプリング |
|
13. |
ソレノイドバルブASSY |
14. |
A/TターミナルASSY中間コネクター |
15. |
Oリング |
|
16. |
Oリング |
17. |
Oリング |
18. |
オイルストレーナー |
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。 |
|||||
|
下記シンボルマークについては、指定フルードを使用すること。 |
|||||
|
：ニッサンマチックフルードJ |
|
|
|
|

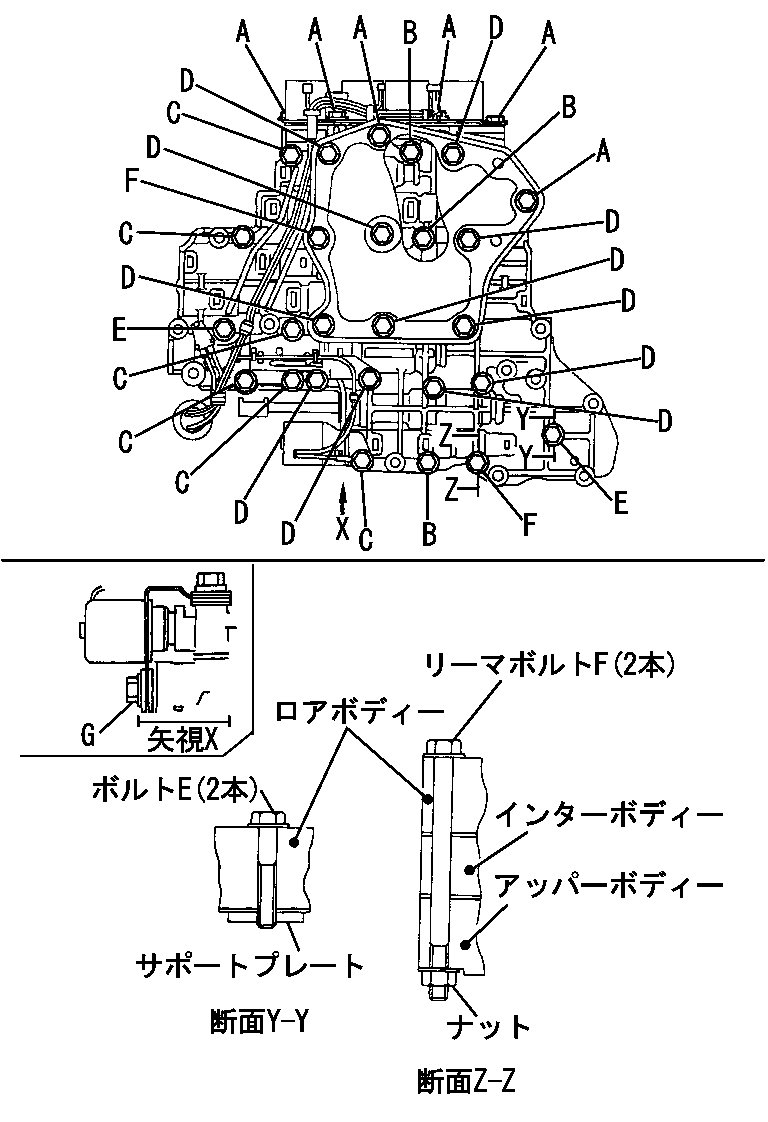

組み立て- 1.取付ボルトを以下の手順で取り付け、規定トルクで締め付ける。
| ボルト記号 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ |
| 首下長さ（mm） | 13.5 | 58.0 | 40.0 | 66.0 | 33.0 | 78.0 | 18.0 |
| 本数 | 6 | 3 | 6 | 11 | 2 | 2 | 1 |
| 締付トルクN·m (kg–‐m) | ボルト記号 E : 5.0 (0.51) ボルト記号 E以外 : 8.6 (0.88) | ||||||
-

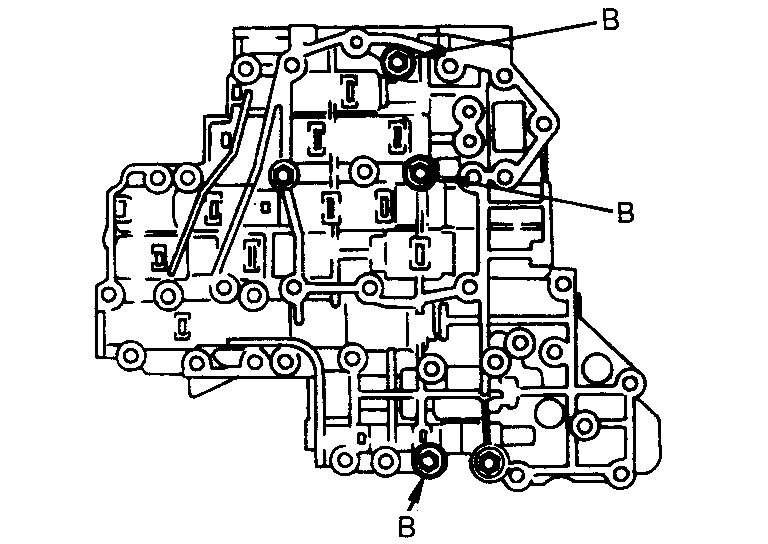

(1)図のボルトB（3本）を取り付け、規定トルクで締め付ける。
| 締付トルク | ：8.6 N·m（0.88 kg‐m） |
-

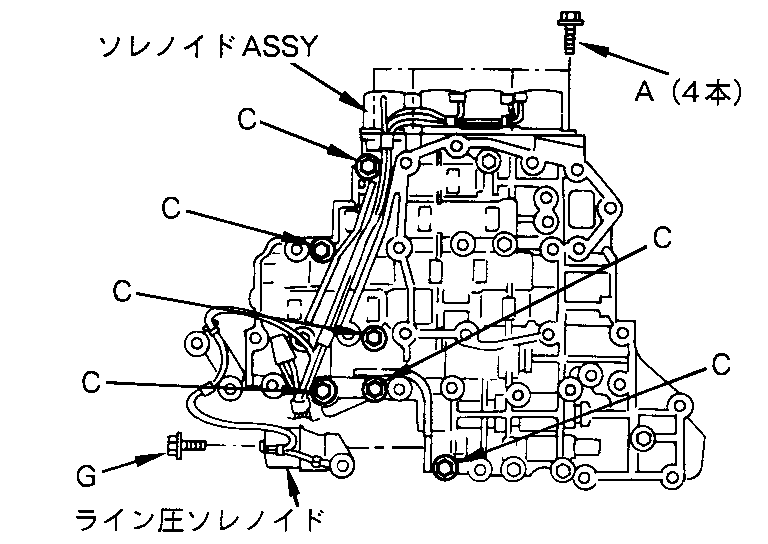

(2)ソレノイドバルブASSYをロアボディーに取り付け、ボルトA（4本）、ボルトC（6本）及びボルトG（1本）を取り付け、規定トルクで締め付ける。
| 締付トルク | ：8.6 N·m（0.88 kg‐m） |
-

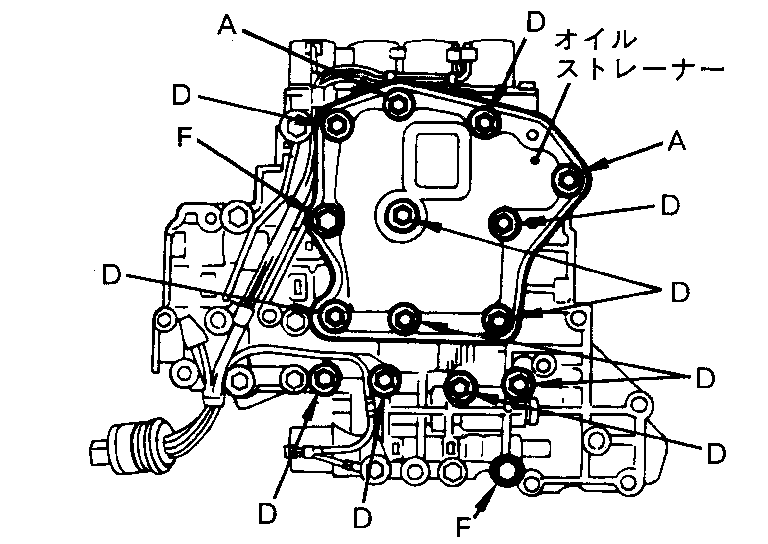

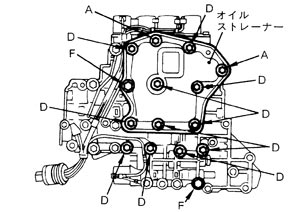

(3)図の位置にオイルストレーナーを取り付け、ボルトA（2本）、ボルトD（11本）、リーマボルトF（2本）及びナット（2個）を取り付け、規定トルクで締め付ける。
■ 注意 ■
ガイドとして使用していたリーマボルトF（2本）をアッパーボディー側から抜き、ロアボディー側から取り付けること。| 締付トルク | ：8.6 N·m（0.88 kg‐m） |
-

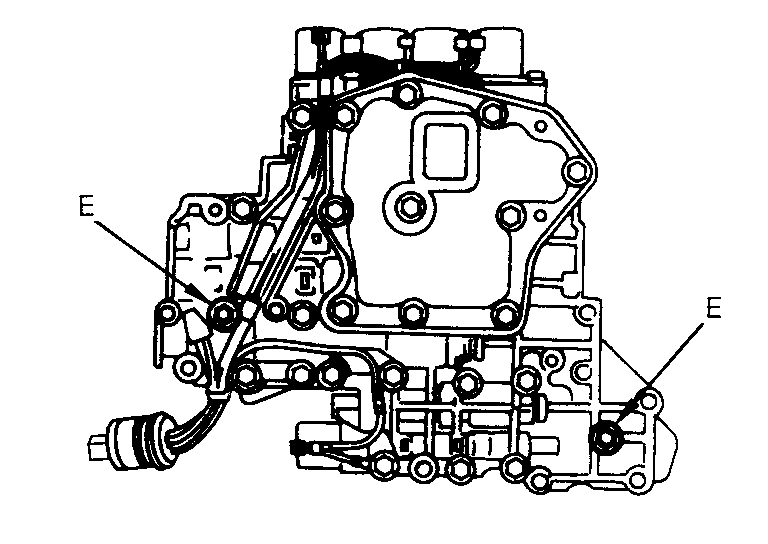

(4)ボルトE（2本）を規定トルクで締め付ける。
| 締付トルク | ：5.0 N·m（0.51 kg‐m） |
