Проверка компонентов

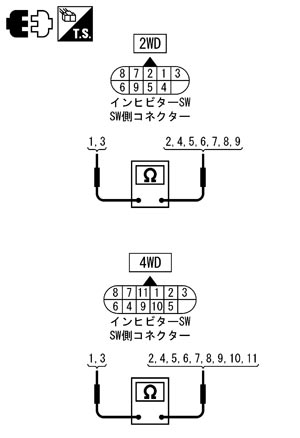

インヒビタースイッチ- 1.セレクトレバーを操作して、インヒビタースイッチコネクターの各端子間の導通を点検する。
| 2WD | ||
| レンジ位置 | 端子番号 | 導通 |
| P | 1 – 2、3 – 7 | あり 該当レンジ以外は導通なし |
| R | 3 – 8 | |
| N | 1 – 2、3 – 9 | |
| D | 3 – 6 | |
| 2 | 3 – 5 | |
| 1 | 3 – 4 | |
| 4WD | ||
| レンジ位置 | 端子番号 | 導通 |
| P | 1 – 2、3 – 7 | あり該当レンジ以外は導通なし |
| R | 3 – 8、1 – 11 | |
| N | 1 – 2、3 – 9 | |
| D | 3 – 6、1 – 10 | |
| 2 | 3 – 5、1 – 10 | |
| 1 | 3 – 4、1 – 10 | |
- 2.NGならコントロールケーブルを分離した状態で再度点検する。（ステップ1を参照する。）
- 3.コントロールケーブルを分離した状態で点検しOKなら、コントロールケーブルの調整を行う。A/Tポジションの調整を参照する。
- 4.コントロールケーブルを分離してもNGなら、インヒビタースイッチを取り外し、インヒビタースイッチコネクターの各端子間の導通を点検する。（ステップ1を参照する。）
- 5.インヒビタースイッチ単品で点検してOKなら、インヒビタースイッチを調整する。取り外し、取り付けを参照する。
- 6.インヒビタースイッチ単品で点検してもNGなら、インヒビタースイッチを交換する。取り外し、取り付けを参照する。
O/Dスイッチコントロールデバイスコネクター1～2番端子間の導通を点検する。
| 1 – 2 | ||
| O/Dスイッチを押す | ：導通あり | |
| 上記以外 | ：導通なし | |
