Снятие и установка

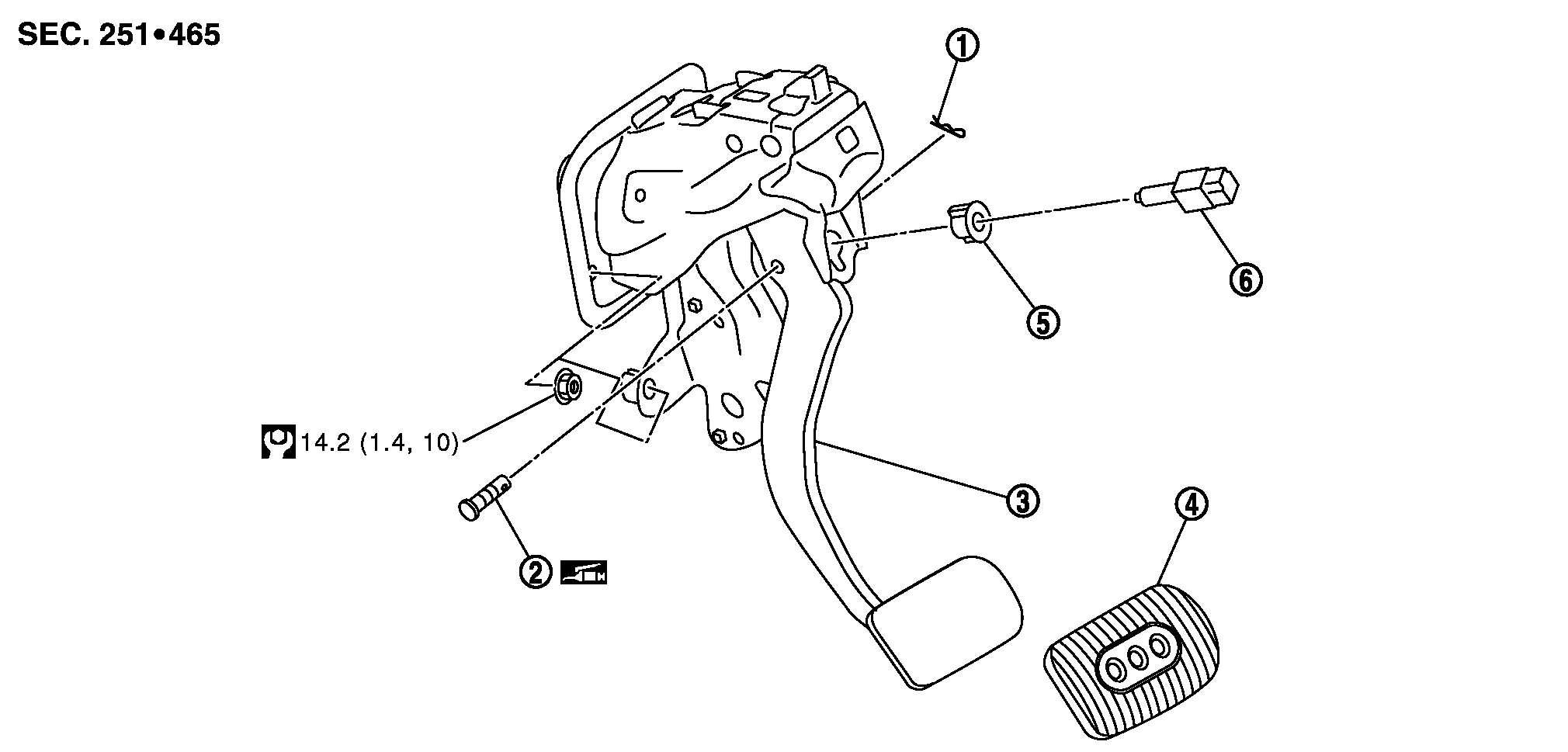

構成図

📄 Открыть схему PFIA0728J.PDF

1.	スナップピン	2.	クレビスピン	3.	ブレーキペダルASSY
4.	ブレーキペダルパッド	5.	クリップ	6.	ストップランプスイッチ
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。ただし、その他のシンボルマ−クについては下記を参照する。
	：ニッサンMPスペシャルグリースNo. 2

付帯作業

インストルメントロアフィニッシャー脱着：インストルメント ASSY参照
アクセルペダルASSY分離：取り外し、取り付け参照

ポイント

取り付けは、下記の作業に注意して行う。

クレビスピンの取付方向は、左右どちらからでも可とする。

取付後、ブレーキペダルの調整及びアクセルペダルの点検を行う。調整及び取付後の点検を参照する。

取外後の点検

下記の項目を点検し、異常がある場合はブレーキペダルASSYを交換する。

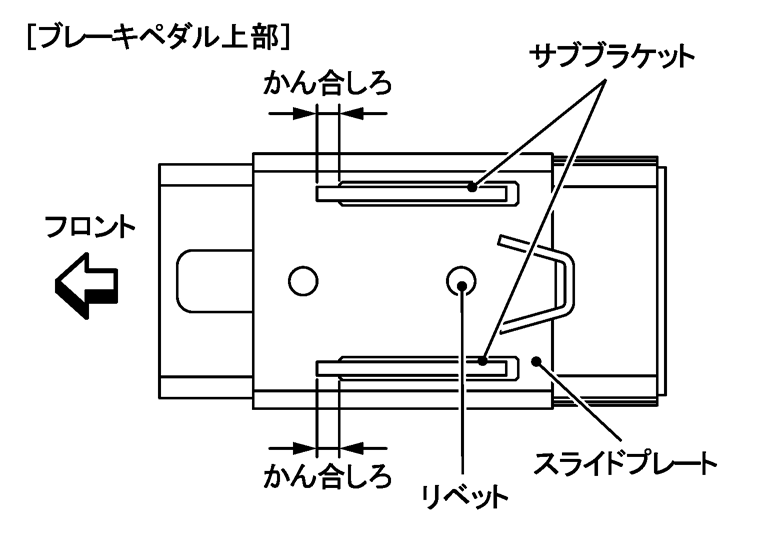

ブレーキペダル上部のリベット（アルミ製）に変形がないか点検する。
サブブラケットとスライドプレートのかん合しろを点検する。
かん合しろ：
5.5 mm以上
ブレーキペダルの曲がり、損傷及び溶接部のひび割れがないか点検する。

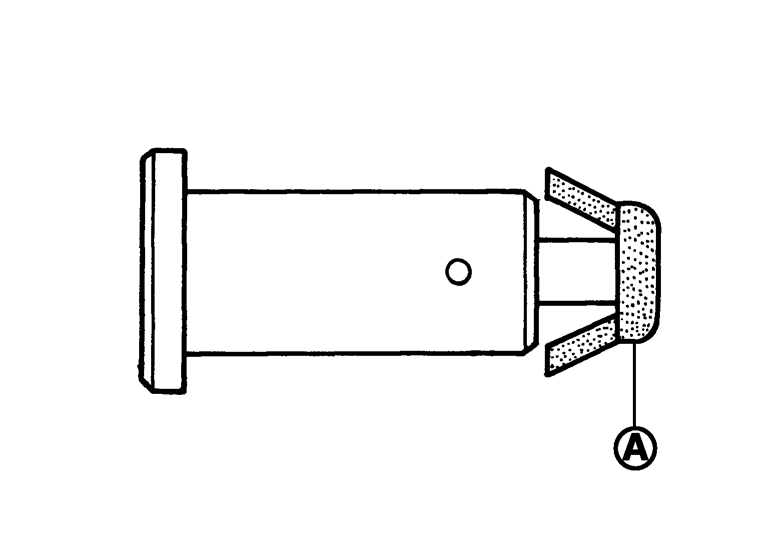

クレビスピン及び樹脂ストッパー部（A）の損傷及び変形がないか点検し、異常がある場合はクレビスピンを交換する。
