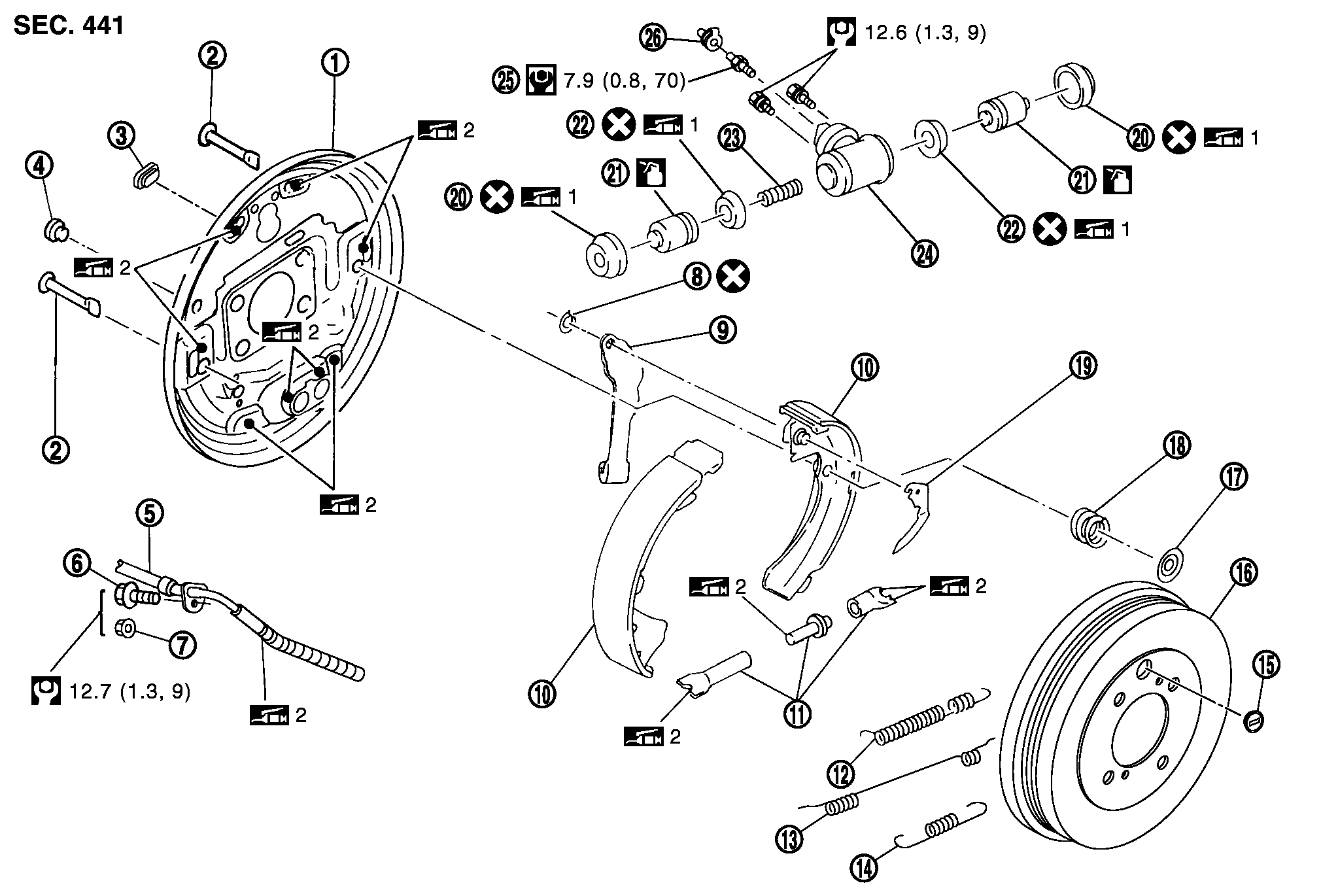

Схема конфигурации
|
1. |
バックプレート |
2. |
シューホールドピン |
3. |
プラグ（2WD車） |
|
4. |
プラグ |
5. |
パーキングブレーキケーブル |
6. |
ボルト（4WD車） |
|
7. |
ナット（2WD車） |
8. |
リテーナーリング |
9. |
オペレーティングレバー |
|
10. |
ブレーキシュー |
11. |
アジャスター |
12. |
アジャスタースプリング |
|
13. |
リターンスプリング（アッパー側） |
14. |
リターンスプリング（ロア側） |
15. |
プラグ（4WD車） |
|
16. |
ブレーキドラム |
17. |
リテーナー |
18. |
スプリング |
|
19. |
アジャスターレバー |
20. |
ブーツ |
21. |
ピストン |
|
22. |
ピストンカップ |
23. |
スプリング |
24. |
ホイールシリンダー |
|
25. |
エアブリーダー |
26. |
キャップ |
|
|
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。ただし、その他のシンボルマークについては下記を参照する。 |
|||||
|
1： ニッサンラバールブリカント |
||||
|
|
2： ニッサンブレーキグリーススペシャル |
||||
|
： ニッサンブレーキフルードNo. 2500 |
||||
