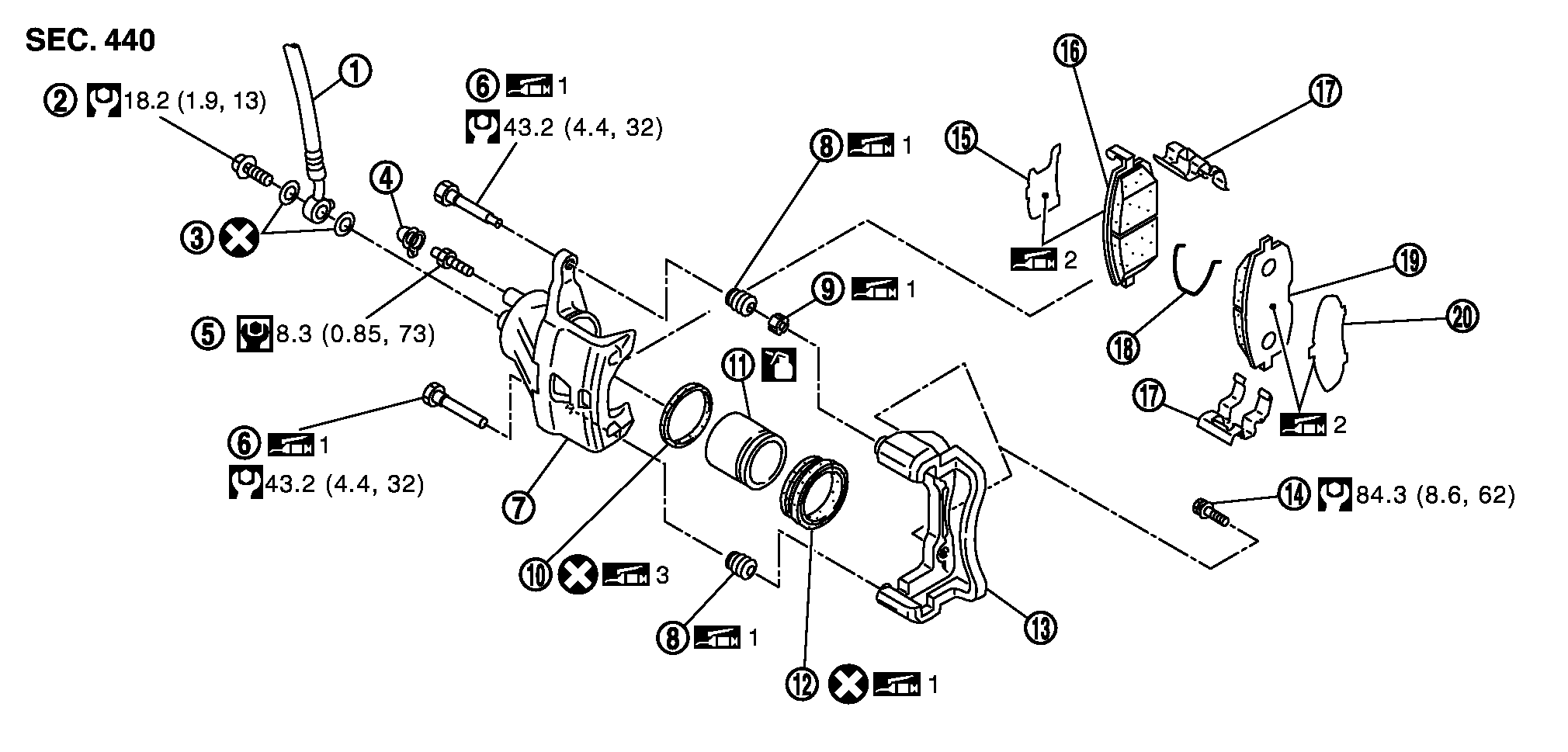

Схема конфигурации
|
1. |
ブレーキホース |
2. |
ユニオンボルト |
3. |
銅ワッシャー |
|
4. |
キャップ |
5. |
エアブリーダー |
6. |
スライドピンボルト |
|
7. |
シリンダーボディ－ |
8. |
スライドピンブーツ |
9. |
ブッシュ |
|
10. |
ピストンシール |
11. |
ピストン |
12. |
ピストンブーツ |
|
13. |
トルクメンバー |
14. |
トルクメンバー取付ボルト |
15. |
インナーシム |
|
16. |
インナーパッド（摩耗センサー付き） |
17. |
パッドリテーナー |
18. |
パッドリターンスプリング |
|
19. |
アウターパッド |
20. |
アウターシム |
|
|
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。ただし、その他のシンボルマークについては下記を参照する。 |
|||||
|
1： ニッサンラバーグリース |
||||
|
|
2： ニッサンディスクブレーキグリース |
||||
|
|
3： ニッサンラバールブリカント |
||||
|
： ニッサンブレーキフルードNo. 2500 |
||||
