Шлифование переднего дискового ротора
■ 注意 ■
- 作業を行う前にディスクローターの厚さを点検し、限度厚さプラス0.3 mm以上あることを確認する。
- 研削中は、防じんマスク、防じんメガネを着用すること。
- 研削粉の清掃は、集じん機を使用し、エアブローなどで飛散させないこと。
- 作業中、回転体にはさみ込まれないように注意すること。
- 1.トランスアクスルをニュートラル状態で車両をリフトアップし、ホイールベアリングにガタがないことを点検後、車両からタイヤを取り外す。ホイールベアリングの点検はホイールベアリングの点検を参照する。
- 2.ブレーキキャリパーASSYを取り外し、じゃまにならない所へ吊るしておく。
■ 注意 ■

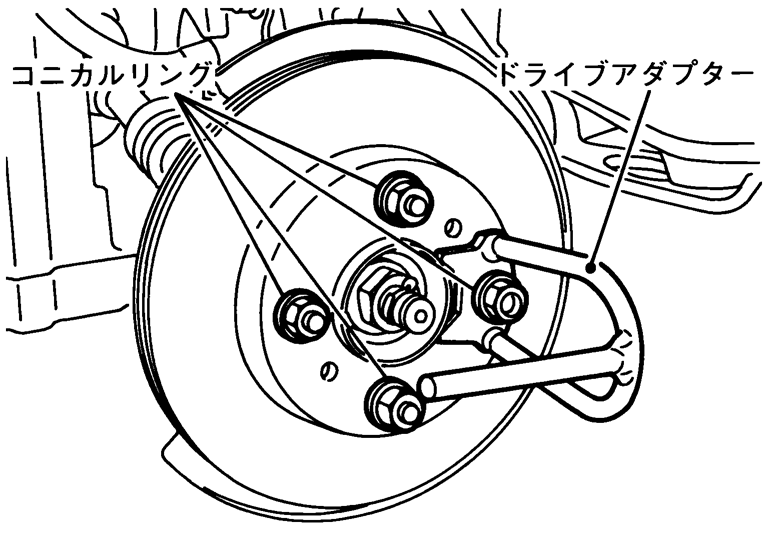

ブレーキキャリパーを外している間は、ブレーキペダルを踏まないこと。- 3.ドライブアダプター（汎用工具）をディスクローターに取り付け、コニカルリング及びホイールナットで締め付ける。このとき、ホイールナットは全数取り付ける。
■ 注意 ■

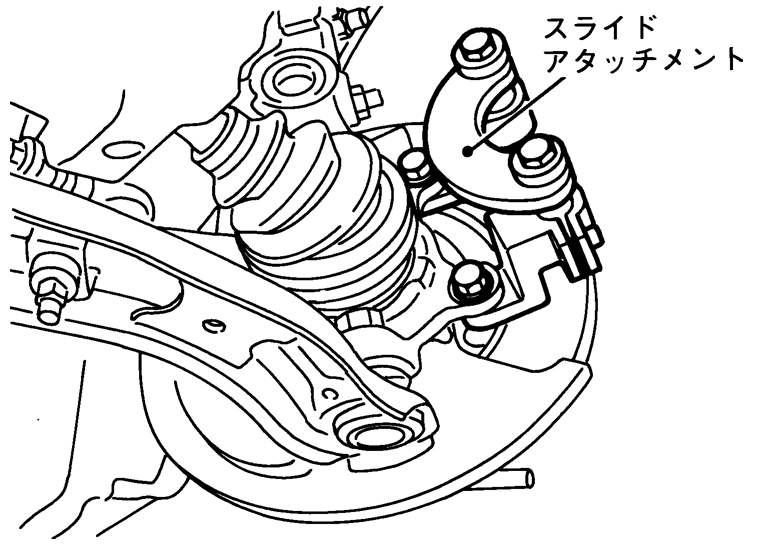

ドライブアダプター（汎用工具）を取り付ける際は、ハブセンター軸上に合わせること。- 4.スライドアタッチメント（汎用工具）をブレーキキャリパーASSY取付部に取り付ける。

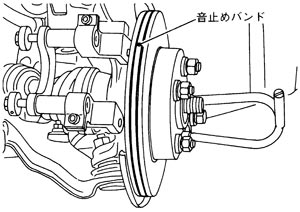

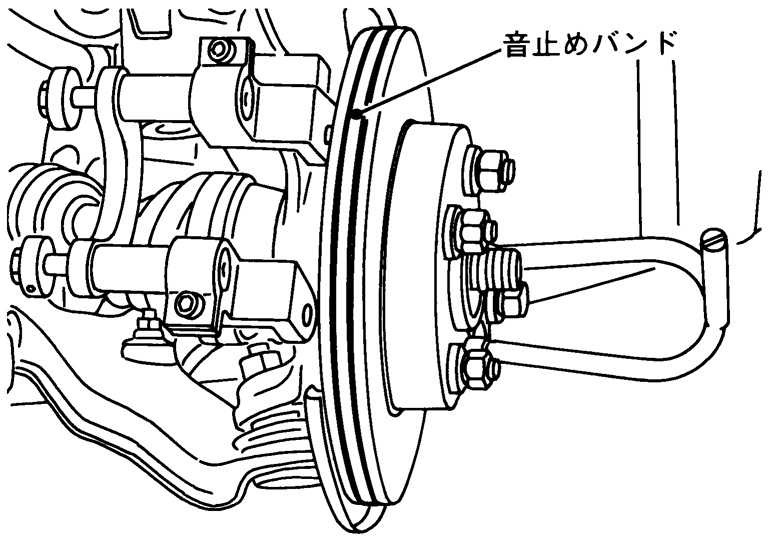

- 5.ディスクローターのベンチ部に音止めゴムバンド（汎用工具）を取り付ける。

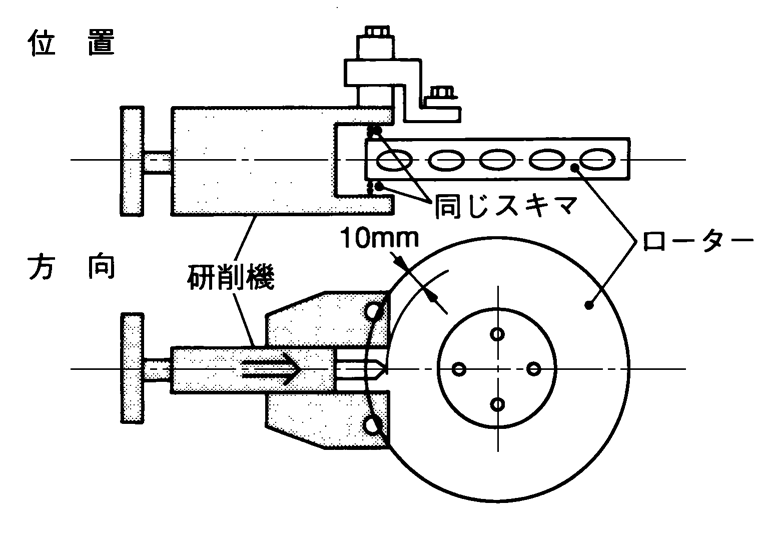

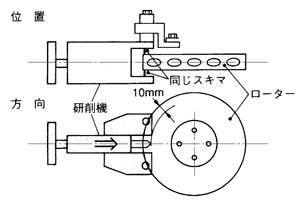

- 6.下記に注意し、研削機をスライドアタッチメントにセットする。
- 研削機中心がディスクローター中心に位置するようにスライドアタッチメントをスライドさせる。
- バイトの送り方向をディスクローターの回転軸に合わせる。

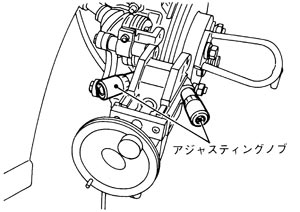

- 7.研削機のアジャスティングノブを回し、ディスクローターの外周約10 mm 内側の位置にバイトを接触させたときのダイヤル目盛りを読む。
■ 注意 ■

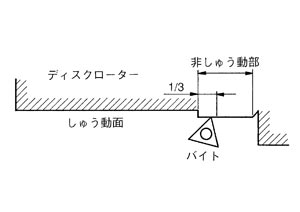

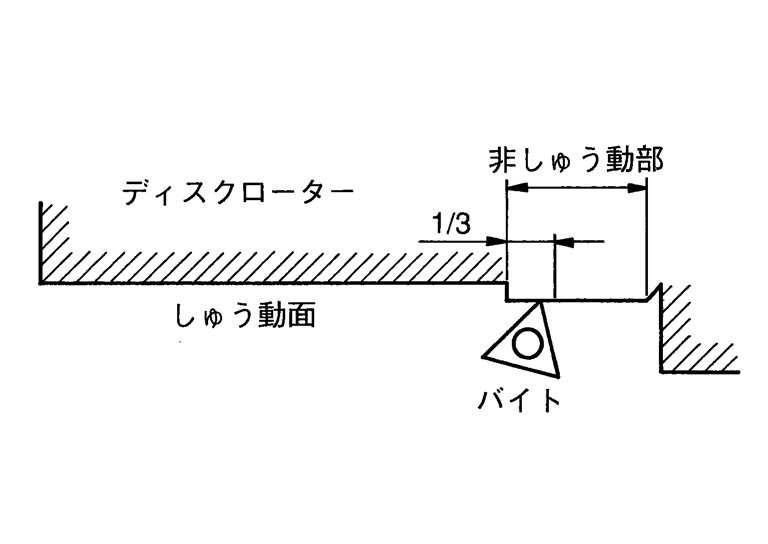

バイトを接触させるときはディスクローターを手で回転させながら行うこと。接触すると軽い研削音が発生する。- 8.一旦アジャスティングノブを戻し、バイトを内周の非しゅう動部の1/3（研削開始位置）に移動させる。再度、ディスクローターにバイトを接触させたときのダイヤル目盛りを読む。
■ 注意 ■
バイトを接触させるときはディスクローターを手で回転させながら行うこと。接触すると軽い研削音が発生する。手順7 で読んだダイヤル目盛りと比較し、表裏それぞれ、バイトの送り出し量の少ない方を基準目盛りとする。- 9.ドライブユニット（汎用工具）をドライブアダプター（汎用工具）にセットする。
■ 注意 ■
ディスクローター回転軸とモーター回転軸が同軸上になるように高さと方向を調整すること。（回転が安定する。）- 10.ドライブユニットを回転させながら、研削機の表裏基準目盛りから0.05 mmの切り込み深さで（ダイヤルを1/2目盛り進め）外周方向に向けて研削する。
■ 注意 ■
外周から中心に向けて自動にて切削しないこと。- 11.全面加工が終了後、研削機のダイヤルを表裏0.02 mm（約1/4目盛り進め）外周方向に向けて再研削する。
■ 注意 ■
キズ、偏摩耗がとれない場合はディスクローターの厚さ点検を行い、基準値内の場合は再研磨し、 基準値を外れる場合は交換すること。 厚さ点検を参照する。- 12.仕上げに#500番のサンドペーパー（平板を当てる）を軽く10秒間押し付ける。
- 13.ダイヤルゲージを用いて、外周部より10 mm内側の位置で振れ限度値以内であるか確認する。
- 14.ディスクローターを取り外し、ホイールハブ（ホイールベアリング）部及び車輪回転センサー部の切削粉を集じん機などで取り除く。
- ディスクローターを取り外す際は、ディスクローターとホイールハブに合いマークを付けること。
- エアブローなどで飛散させないこと。
■ 注意 ■
- 15.音止めゴムバンドをディスクローターより取り外す。
- 16.ディスクローター、ブレーキキャリパー及びタイヤを取り付ける。
■ 注意 ■
ディスクローターを取り付ける際は、取外時に付けた合いマークに合せること。
