Проверка дискового ротора

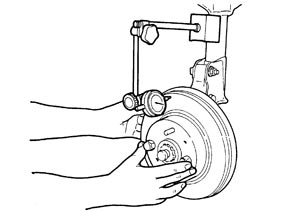

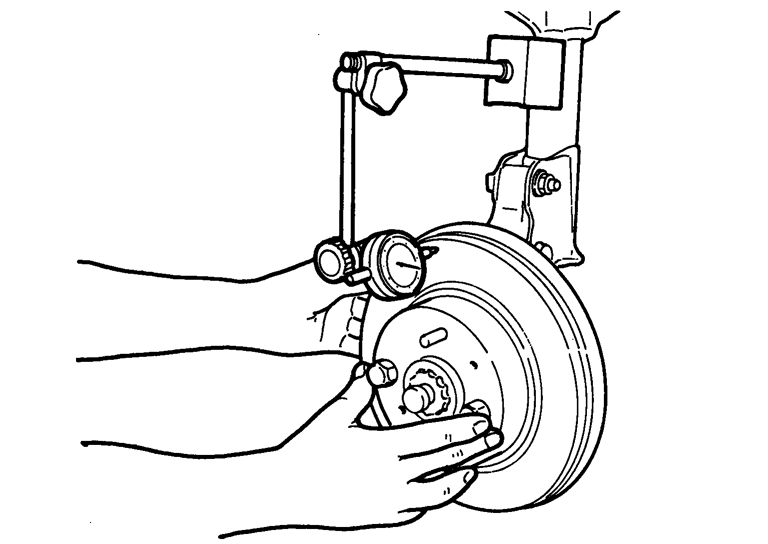

振れ点検- 1.ホイールナット等を用いてホイールハブにディスクローターを固定する。（最低2箇所）
- 2.ダイヤルゲージを用いて振れを点検する。
■ 注意 ■
測定前にアクスルのエンドプレーを点検すること。ホイールベアリングの点検を参照する。| 基準値 | ||
| 測定箇所 | ： ディスク外周より10 mm内側 | |
| 振れ限度（車両取付状態） | ： 0.07 mm以下 | |
- 3.振れが限度値を外れる場合、ディスクローターとホイールハブの取付位置を1穴ずつ変えて取り付け、振れの最小値の位置を探す。
- 4.上記作業を行っても限度値を外れる場合は、ディスクローターの交換又は研削を行う。研削についてはフロントディスクローターの研削を参照する。

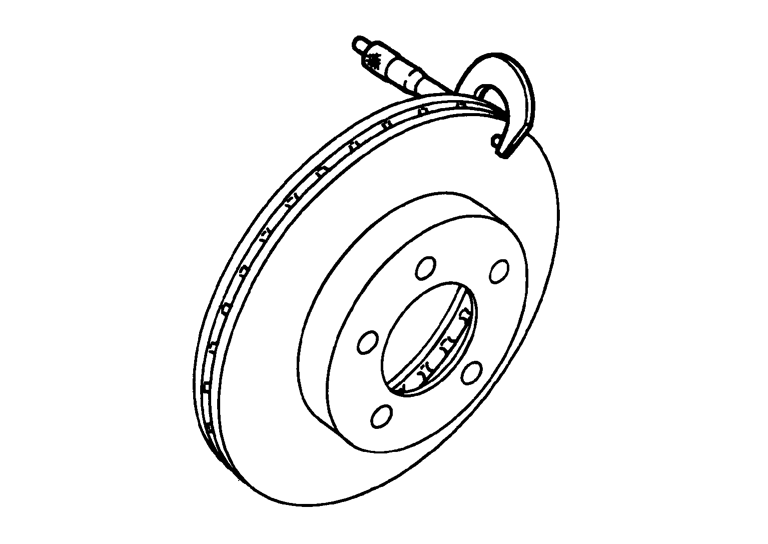

厚さ点検マイクロメーターを用いてディスクローターの厚さを点検し、基準値を外れる場合は交換する。
| 基準値 | ||
| 標準厚さ（新品時） | ： 22.0 mm | |
| 摩耗限度厚さ | ： 20.0 mm | |
| 偏摩耗量（測定位置8箇所） | ： 0.02 mm以下 | |
