Снятие и установка
■ 注意 ■
取り外し、取り付け作業は、キースイッチをOFFでバッテリーマイナス端子を外し、3分以上放置後に行うこと。
|

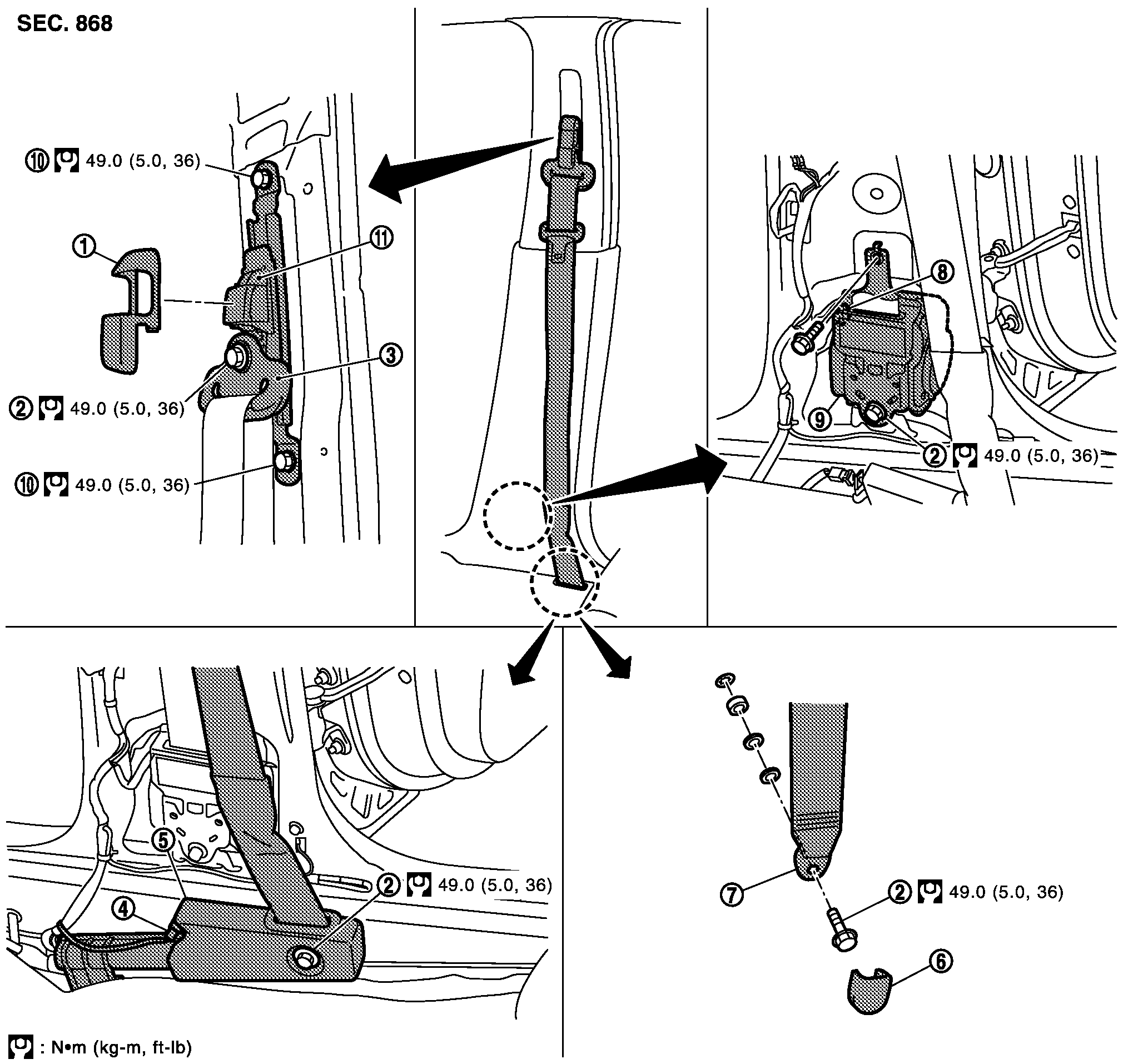

1. |
アジャスターカバー |
2. |
アンカーボルト |
3. |
ショルダーアンカー |
|
4. |
ラッププリテンショナーシートベルトコネクター |
5. |
ラッププリテンショナー |
6. |
アウターアンカーカバー |
|
7. |
アウターアンカー |
8. |
プリテンショナーシートベルトコネクター |
9. |
プリテンショナーシートベルトリトラクター |
|
10. |
ボルト |
11. |
シートベルトアジャスター |
|
|
取り外し
リトラクター部- 1.ショルダーアンカーを取り外す。
- アジャスターカバーを取り外す。
- ショルダーアンカーの取付アンカーボルトを取り外す。
- 2.センターピラーロアガーニッシュとセンターピラーアッパーガーニッシュを取り外す。「ＥI 外装・内装」のボディーサイドトリムを参照。
- 3.ラッププリテンショナーを取り外す。（運転席のみ）
- フロアカーペットをめくる。
- ラッププリテンショナーシートベルトコネクターを取り外す。
■ 注意 ■- ラッププリテンショナーシートベルトコネクターの脱着は、テープを巻いたマイナスドライバーを切り欠き部に差し込み、ロックを引き上げてコネクターを外す。
- コネクターの取り付けは、ロックを引き上げた状態で取り付け、ロックを押し込む。
- ラッププリテンショナーシートベルトコネクターの脱着は、テープを巻いたマイナスドライバーを切り欠き部に差し込み、ロックを引き上げてコネクターを外す。
- ラッププリテンショナーの取付アンカーボルトを取り外す。
- 4.アウターアンカーを取り外す。（助手席のみ）
- アウターアンカーカバーを取り外す。
- アウターアンカーの取付アンカーボルトを取り外す。
- 5.プリテンショナーシートベルトリトラクターを取り外す。
- プリテンショナーシートベルトリトラクターの取付アンカーボルトとスクリューを取り外す。
- プリテンショナーシートベルトコネクターを取り外す。■ 注意 ■
- プリテンショナーシートベルトコネクターの脱着は、テープを巻いたマイナスドライバーを切り欠き部に差し込み、ロックを引き上げてコネクターを外す。
- コネクターの取り付けは、ロックを引き上げた状態で取り付け、ロックを押し込む。
- プリテンショナーシートベルトコネクターの脱着は、テープを巻いたマイナスドライバーを切り欠き部に差し込み、ロックを引き上げてコネクターを外す。
- 6.シートベルトASSYを取り外す。
バックル部- 1.フロントシートを車両より取り外す。「SEシート」の取り外し、取り付けを参照。

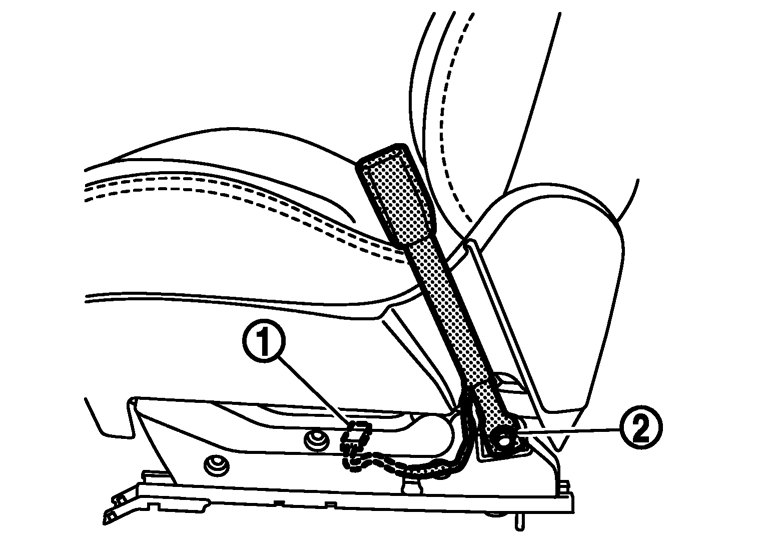

- 2.シートベルトバックルを取り外す。
- シートベルトバックルスイッチコネクター（1）とハーネス固定クリップを取り外す。（運転席のみ）
- アンカーボルト（2）を取り外す。
取り付け取り付けは、下記に注意し取り外しの逆の手順で行う。
■ 注意 ■
アンカーボルトは規定のトルクで締め付けること。| 締付トルク | ：49.0N·m（5.0 kg-m） |
