Снятие и установка

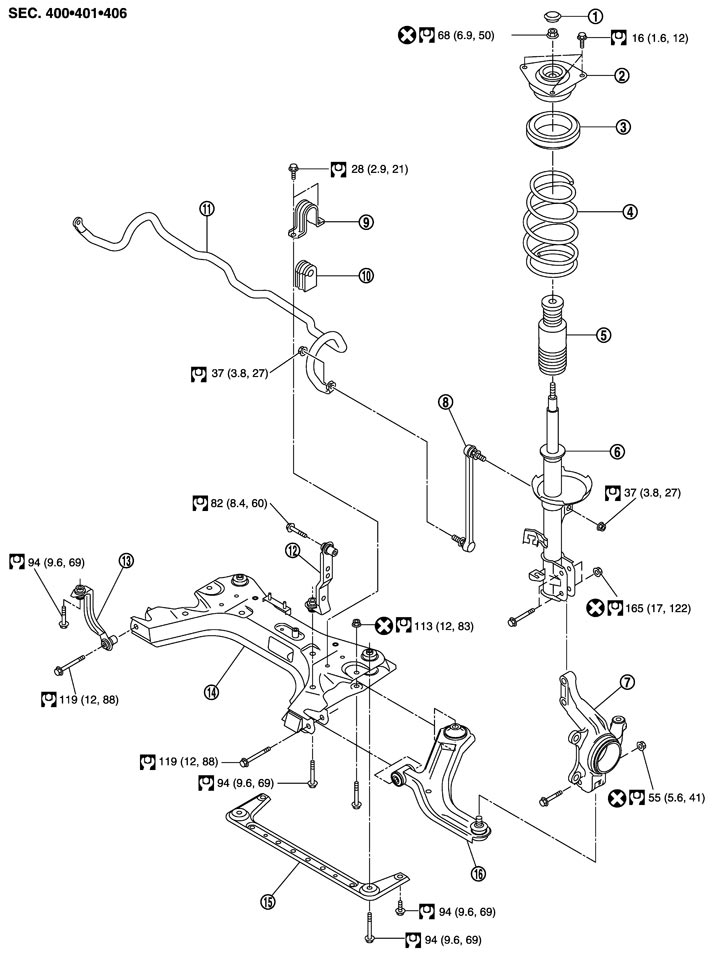

構成図
|
1. |
キャップ＊ |
2. |
マウントインシュレーター |
3. |
マウントベアリング |
|
4. |
コイルスプリング |
5. |
バウンドバンパー |
6. |
ストラット |
|
7. |
ステアリングナックル |
8. |
スタビライザーコネクティングロッド |
9. |
スタビライザークランプ |
|
10. |
スタビライザーブッシュ |
11. |
スタビライザー |
12. |
アッパーリンク左 |
|
13. |
アッパーリンク右 |
14. |
フロントサスペンションメンバー |
15. |
メンバーステー |
|
16． |
トランスバースリンク |
|
|
|
|
|
＊： タイプRS以外 |
|
|
|
|
|
|
イラスト内のシンボルマークについては、GIセクション部品構成図内で使用している記号一覧を参照する。 |
|||||
付帯作業 ポイント取り外し、取り付けは、下記の作業に注意して行う。
- スタビライザーコネクティングロッド上側取付ナットを外し、スタビライザーコネクティングロッドをストラットより取り外す。
- トランスバースリンクとステアリングナックルとの結合を分離し、フロントサスペンションメンバー、トランスバースリンク、スタビライザー、及びステアリングギヤASSYを一体で車両より取り外す。
- フロントサスペンションメンバー取付部（ラバーブッシュ部）の最終締め付けは空車接地状態で行い、ホイールアライメントの点検を行う。ホイールアライメントの点検を参照する。
取付後の点検構成部品に著しい変形、き裂、損傷等がないか点検し、異常がある場合は交換する。
