Разборка, сборка
分解■ 注意 ■
構成部品をストラットから取り外す際、ストラットのピストンロッドに傷を付けないこと。

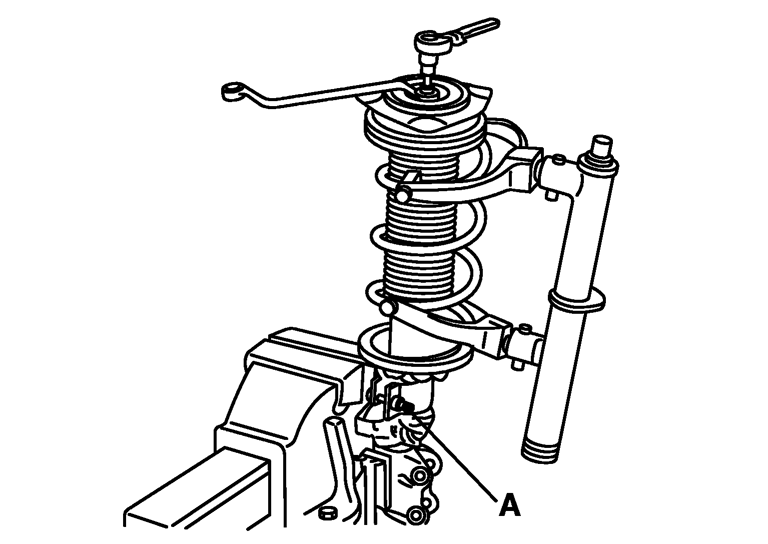

- 1.ストラットにストラットアタッチメント（特殊工具）を取り付け、万力に固定する。
| 特殊工具 | A： ST35652000 |
■ 注意 ■
ストラットアタッチメントをストラットに取り付ける際、傷を付けないようストラットにウエス等を巻いておくこと。- 2.スプリングコンプレッサー（汎用工具）を用いて、マウントベアリング及びスプリングロアシート（ストラット部）の間で、コイルスプリングがフリーになるまでコイルスプリングを圧縮する。
■ 注意 ■
スプリングコンプレッサーが確実に取り付けられていることを確認してから、コイルスプリングの圧縮を行うこと。- 3.ピストンロッドが回転しないようにピストンロッドの先端を固定し、ピストンロッドロックナットを取り外す。
■ 注意 ■
コイルスプリングが圧縮されてフリーになっていること。- 4.マウントインシュレーター、マウントベアリング、及びバウンドバンパーをストラットより取り外す。
- 5.コイルスプリングを取り外し、スプリングコンプレッサーを徐々に緩める。
■ 注意 ■
スプリングコンプッサーの取付位置がずれないように確認しながら緩めること。- 6.ストラットよりストラットアタッチメントを取り外す。
分解後の点検
ストラット- ストラットに変形、き裂、損傷等がないか点検し、異常がある場合は交換する。
- ピストンロッドに損傷、偏摩耗、曲がりがないか点検し、異常がある場合は交換する。
- オイル漏れがないか点検し、異常がある場合は交換する。
マウントインシュレーターとラバー部品マウントインシュレーターにき裂及びラバー部品に摩耗がないか点検し、異常がある場合は交換する。
コイルスプリングコイルスプリングにき裂、摩耗、損傷等がないか点検し、異常がある場合は交換する。
組み立て■ 注意 ■
構成部品をストラットに取り付ける際、ストラットのピストンロッドに傷を付けないこと。
- 1.ストラットにストラットアタッチメント（特殊工具）を取り付け、万力に固定する。
| 特殊工具 | A： ST35652000 |
■ 注意 ■
ストラットアタッチメントをストラットに取り付ける際、傷を付けないようストラットにウエス等を巻いておくこと。- 2.スプリングコンプレッサー（汎用工具）を用いて、コイルスプリングを圧縮し、ストラットにセットする。

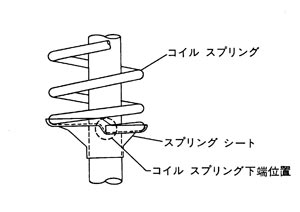

- コイルスプリングの大径側（識別マーク2本）を下側にし、下端をスプリングシートの図の位置に合わせること。
- スプリングコンプレッサーが確実に取り付けられていることを確認してから、コイルスプリングの圧縮を行うこと。
■ 注意 ■
- 3.バウンドバンパーに石けん水等を塗布し、マウントインシュレーターに挿入し、マウントベアリングと共にストラットに取り付ける。
- 機械油脂は使用しないこと。
■ 注意 ■
- 4.マウントインシュレーターの識別文字が車両前方の位置になるようにセットする。
- 5.ピストンロッドが回転しないようピストンロッドの先端を固定し、ピストンロッドロックナットを規定トルクで締め付ける。
- 6.スプリングコンプレッサーを徐々に緩め、コイルスプリングより取り外す。
■ 注意 ■
スプリングコンプレッサーの取付位置がずれないよう確認しながら緩めること。- 7.ストラットよりストラットアタッチメントを取り外す。
