接着式バランスウエイト
事前準備- 1.バランスウエイトをロードホイールより取り外す。
- 2.離けい剤（住友3M No. 4000両面テープおとし相当品）を用いて、ロードホイールに残った両面テープを除去する。
調整- 調整要領の詳細は、ホイールバランサーの機種により異なるため、各機種毎の取扱説明書を参照する。
- ホイールバランサーの機種によっては接着式バランスウエイト用のモード設定ができるものがあるが、下記の作業を行う場合は打込ウエイト用のモードを選択して調整を行う。
- バランスウエイトの最大修正量は下記とする。
バランスウエイト最大修正量 打込式 ：60 g以下 接着式 ： 100 g以下
- 1.ホイールバランサーにロードホイールをセットし、ホイールバランサーを始動させる。

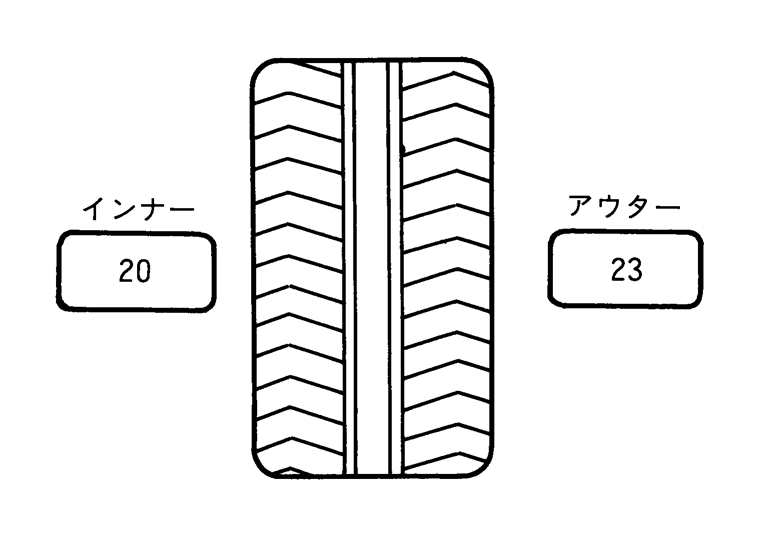

- 2.アウター側及びインナー側のアンバランス量がそれぞれ表示されたら、下記の要領でアウター側のウエイトを選択し、ホイールバランサーに表示された位置（角度）にアウター側のウエイトを取り付ける。
- ウエイトを選択する際は、算出した値に最も近いウエイトを選択する。
選択例： 37.4 ⇒ 35 g 37.5 ⇒ 40 g - ウエイトは日産純正部品を使用すること。
- ウエイトは再使用不可部品のため、再使用しないこと。
- 接着ウエイトは3枚以上取り付けないこと。

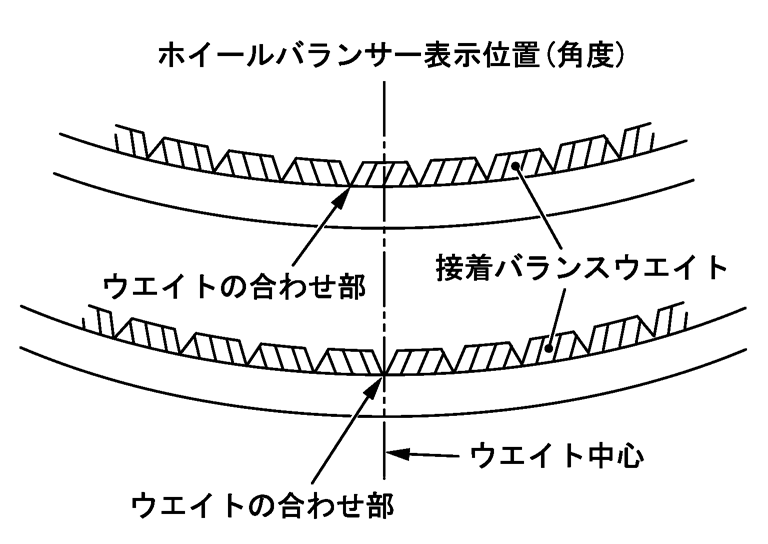

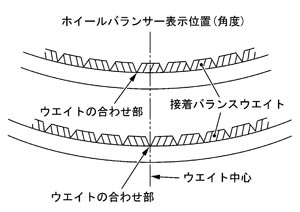

- 計算で出た値が50 gを越えた場合は、図のように2枚のウエイトを並べて取り付ける。
■ 注意 ■2枚のウエイトを取り付ける場合は、ウエイトを重ねて取り付けないこと。
■ 注意 ■
アウター側のウエイトを取り付ける前に、インナー側のウエイトを取り付けないこと。-
(1)表示されたアウター側のアンバランス量に5/3を掛けた値を算出し、接着するウエイトを選択する。
| 計算式： | アウター側アンバランス量 × 5/3＝接着するウエイト量 |
| 計算例： | 23 g × 5/3＝約38.3 ⇒ 40 g |
-

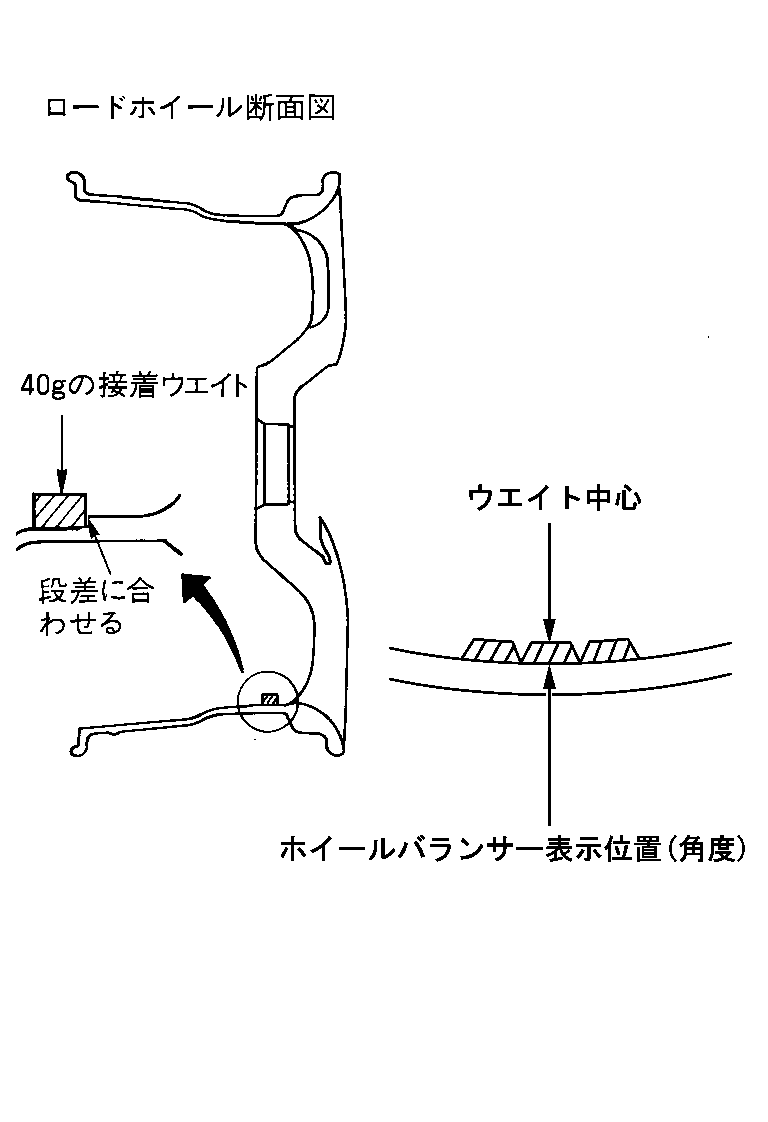

(2)ウエイトを図のようにホイール裏面の段差に合わせ、ホイールバランサー表示位置（角度）とウエイトの中心が合うように取り付ける。
■ 注意 ■
- 3.再度、ホイールバランサーを始動させる。
- 4.ホイールバランサーに表示されたアンバランス量及び位置（角度）に従い、打込ウエイトをロードホイールのインナー側に取り付ける。
■ 注意 ■
打込ウエイトは3個以上取り付けないこと。- 5.ホイールバランサーを始動させ、アウター及びインナー側の残留アンバランス量が片側10 g以下であることを確認する。
- 残留アンバランス量が片側10 gを越えた場合は、最初からもう一度同じ作業を行う。
| 許容残留アンバランス量 | |||
| 動的（耳部にて） | ：10 g以下（片側） | ||
| 静的（耳部にて） | ：20 g以下 | ||
