Снятие и установка
|
1. |
ドアパネル |
2. |
パーティションサッシュ |
3. |
ドアグラスラン |
|
4. |
パーティションウエザーストリップ |
5. |
ドアガラス |
6. |
パーティションガラス |
|
7. |
レギュレーターASSY |
8. |
パワーウインドーモーター |
|
|
ドアガラス
取り外し- 1.リヤドアフィニッシャーを取り外す。「EI 外装・内装」のドアトリムを参照。
- 2.リヤスピーカーを取り外す。
- 3.シーリングスクリーンを取り外す。
参考：
シーリングスクリーンを再使用する場合、シーリングスクリーン側ブチルテープが残るようにブチルテープをカッターで切断する。- 4.パーティションサッシュ部のドアグラスランを外す。
- 5.ドアガラスを支えながらパワーウインドースイッチを操作してガラス取付ボルトが見える位置までドアガラスを昇降させる。
参考：

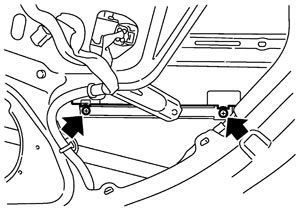

ハーネスコネクターをパワーウインドースイッチに接続する。- 6.ドアガラス取付ボルトを外して、ドアガラスを下に降ろす。
 | : ボルト |

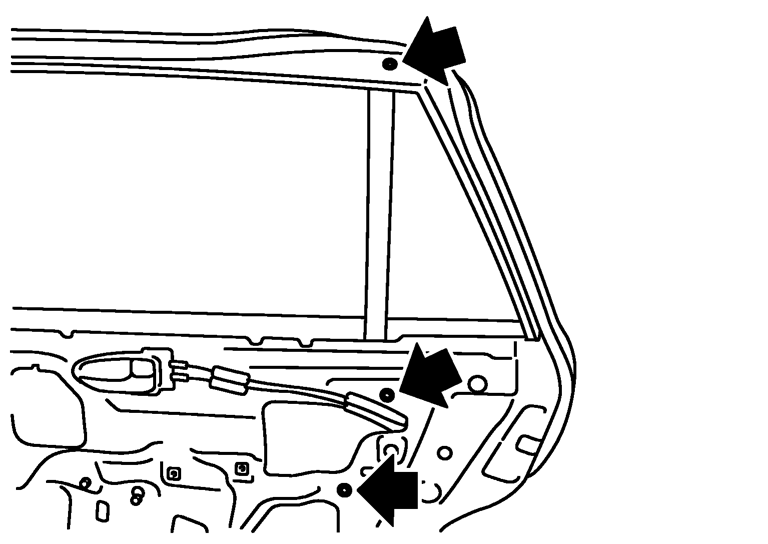

- 7.パーティションサッシュ取付ボルト及びスクリューを外した後、パーティションサッシュを真下に引き、上端部を前方に傾けた後、上方に引き抜く。
| : ボルト |

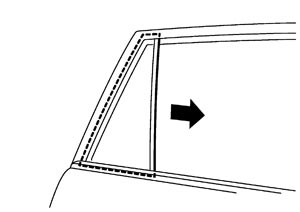

- 8.パーティションガラスを図矢印方向に抜き取る。
- 9.ドアガラスを上方に引き抜いて取り外す。

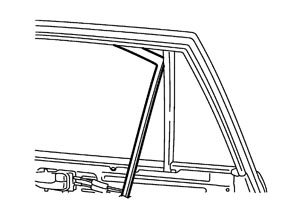

- 10.ドアグラスランをドアパネルから引き抜いて取り外す。
取り付け取り付けは下記に注意し、取り外しの逆の手順で行う。
■ 注意 ■
パーティションサッシュの取付ボルトは、ドアグラスランをすべてはめ込んでから本締めとする。 レギュレーターASSY 取り外し- 1.リヤドアフィニッシャーを取り外す。「EI 外装・内装」のドアトリムを参照。
- 2.リヤスピーカーを外す。
- 3.シーリングスクリーンを取り外す。
参考：
シーリングスクリーンを再使用する場合、シーリングスクリーン側ブチルテープが残るようにブチルテープをカッターで切断する。- 4.パワーウインドースイッチを操作してガラス取付ボルトが見える位置までドアガラスを昇降させる。
参考：
ハーネスコネクターをパワーウインドースイッチに接続する。- 5.ドアガラス取付ボルトを外す。
| : ボルト |

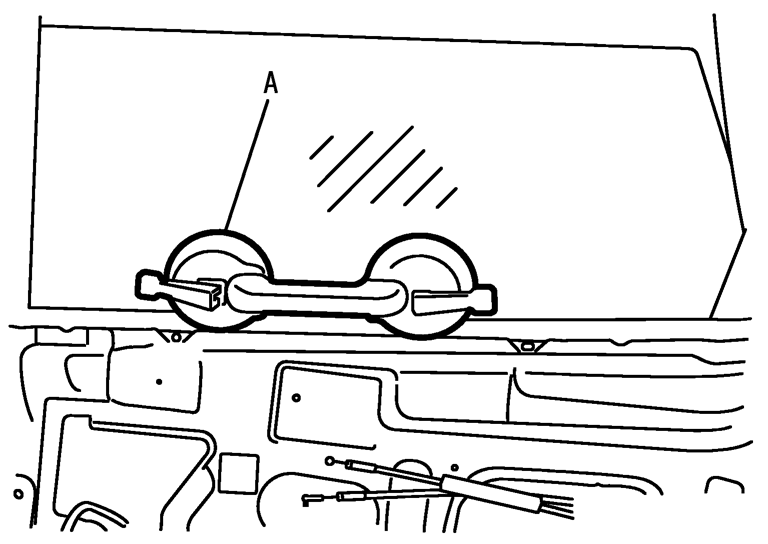

- 6.ドアガラスを持ち上げ、サクションリフター等（A)で保持する。
- 7.パワーウインドーモーターのハーネスコネクターを外す。

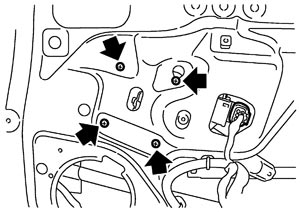

- 8.取付ボルトを外し、レギュレーターASSYをドアパネルから取り外す。
| : ボルト |
取り付け取り付けは、取り外しの逆の手順で行う。
取り外し後の点検- レギュレーターASSYは下記項目を点検し、異常があれば、交換又は給油する。

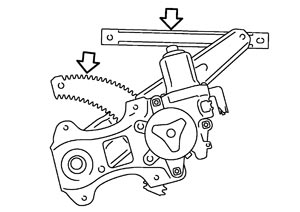

ギヤの摩耗状態レギュレーターASSYの変形各しゅう動部の給油状態 - 図の矢印はドアレギュレーターグリース（KRL00 00050）相当品の塗布箇所を示す。
