Опорное значение входного/выходного сигнала основного ПО электрического стеклоподъемника
|
端子番号 |
信号名称 |
入出力信号 |
測定条件 |
基準値（V） |
||
|
キーSW |
操作又は条件 |
|||||
|
1 |
後席左用SW パワーウインドー UP信号 |
Output |
ON |
後席左用SW UP操作時 （モーター作動時） |
約12 |
|
|
上記以外 |
約0 |
|||||
|
2 |
エンコーダアース |
— |
ON |
— |
約0 |
|
|
3 |
後席左用SW パワーウインドーDOWN信号 |
Output |
ON |
後席左用SW DOWN操作時 （モーター作動時） |
約12 |
|
|
上記以外 |
約0 |
|||||
|
4 |
運転席ドアSW信号 |
Input |
— |
運転席ドア開（ON） |
約0 |
|
|
運転席ドア閉（OFF） |
約12 |
|||||
|
5 |
後席右用SW パワーウインドーDOWN信号 |
Output |
ON |
後席右用SW DOWN操作時 （モーター作動時） |
約12 |
|
|
上記以外 |
約0 |
|||||
|
7 |
後席右用SW パワーウインドー UP信号 |
Output |
ON |
後席右用SW UP操作時 （モーター作動時） |
約12 |
|
|
上記以外 |
約0 |
|||||
|
8 |
助手席用SW パワーウインドー UP信号 |
Output |
ON |
助手席用SW UP操作時 （モーター作動時） |
約12 |
|
|
上記以外 |
約0 |
|||||
|
9 |

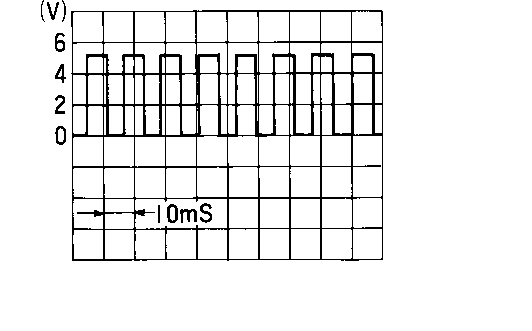

エンコーダー信号2 |
Output |
ON又はON以外 （タイマー作動時） |
運転席側パワーウインドーモーター作動時 |
|
|
|
10 |
IGN電源 |
Input |
ON |
— |
約12 |
|
|
11 |
助手席用SW パワーウインドーDOWN信号 |
Output |
ON |
助手席用SW DOWN操作時 （モーター作動時） |
約12 |
|
|
上記以外 |
約0 |
|||||
|
12 |
運転席用SW パワーウインドー モーターDOWN信号 |
Output |
ON又はON以外 （タイマー作動時） |
DOWN作動時 |
約12 |
|
|
上記以外 |
約0 |
|||||
|
13 |

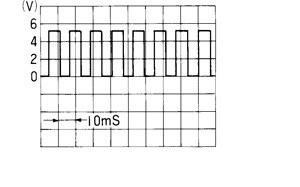

エンコーダ信号1 |
Output |
ON又はON以外 （タイマー作動時） |
運転席側パワーウインドー モーター作動時 |
|
|
|
15 |
エンコーダ電源 |
Input |
ON又はON以外 （タイマー作動時） |
— |
約10 |
|
|
16 |
運転席用SW パワーウインドー モーターUP信号 |
Output |
ON又はON以外 （タイマー作動時） |
UP作動時 |
約12 |
|
|
上記以外 |
約0 |
|||||
|
17 |
アース |
— |
ON |
— |
約0 |
|
|
19 |
BAT電源 |
Input |
OFF |
— |
約12 |
|
