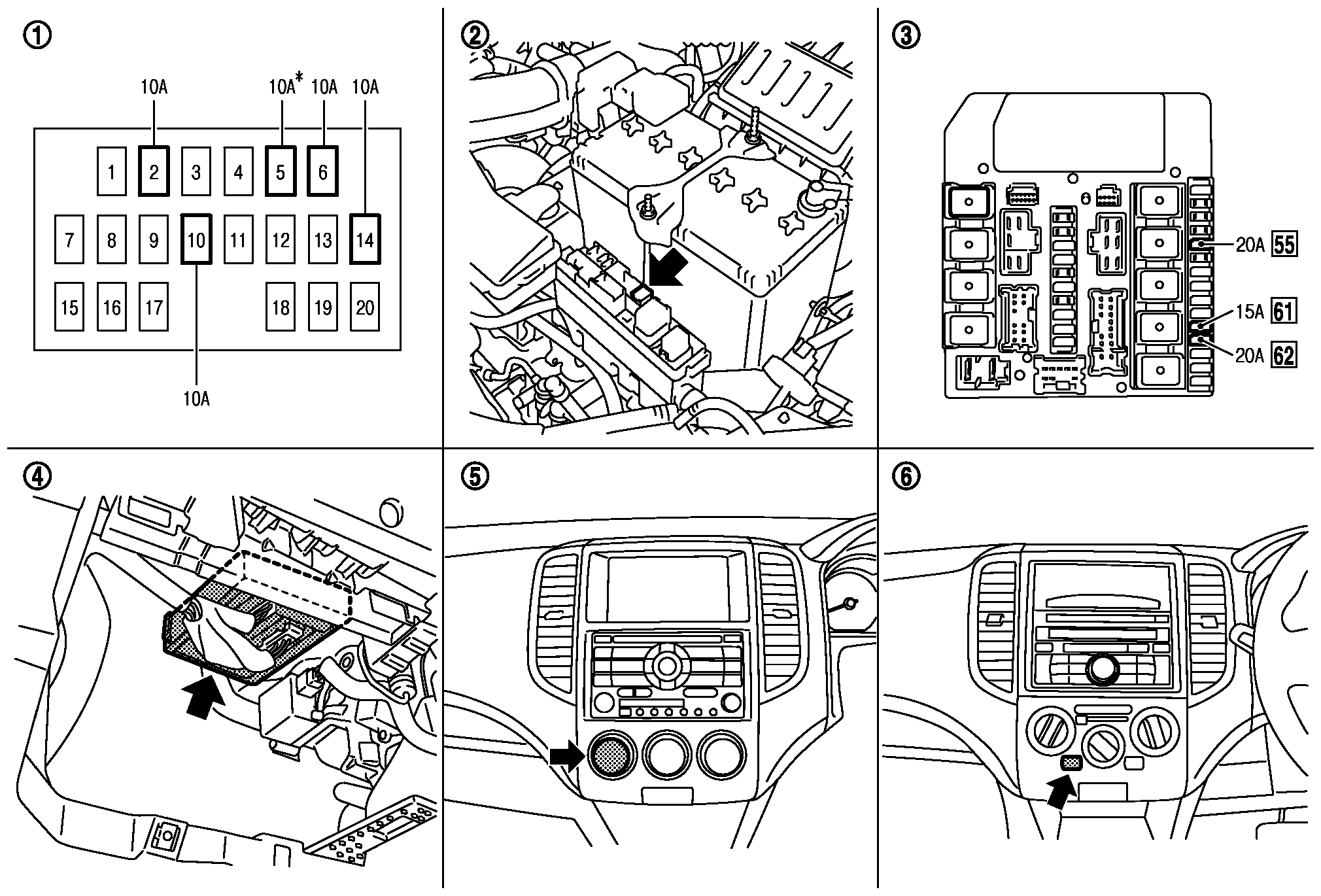

Монтажное положение компонента
|
* : 寒冷地仕様 |
|||||
|
1. |
ヒューズブロック （インストルメントロアフィニッシャー部） |
2. |
ヒューズ及びヒュージブルリンク部 （F/L 40A） |
3. |
リヤウインドーデフォッガーリレー
（IPDM E/R に内蔵 / 単品交換不可） |
|
4. |
BCM（グローブボックス裏） |
5. |
リヤウインドーデフォッガーSW （フルオートエアコン/ ダイヤル式） |
6. |
リヤウインドーデフォッガーSW (マニュアルエアコン/ プッシュ・デジタル表示式） |
主な構成部品とその機能|
構成部品 |
機能 |
|
BCM |
|
|
IPDM E/R |
BCMとのCAN通信によりリヤウインドーデフォッガーリレーを制御し、リヤウインドーデフォッガー及びヒーターミラーを作動させる。 |
|
コントローラー（マニュアルA/C車）又はオートアンプ（オートA/C車） |
|
