Снятие и установка
取り外し- 1.ステアリングロックエスカッションを取り外す。
- 2.ステアリングコラムカバーアッパーを取り外す。

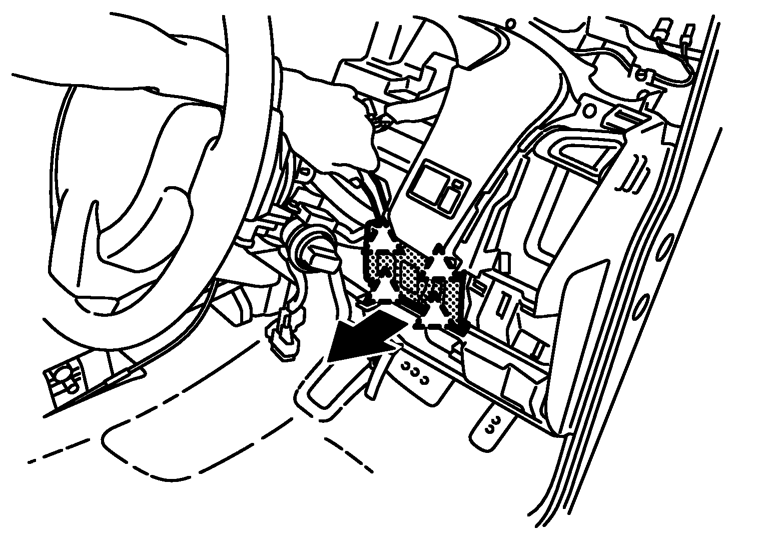

- 3.ステアリングコラムカバーロアを取り外す。

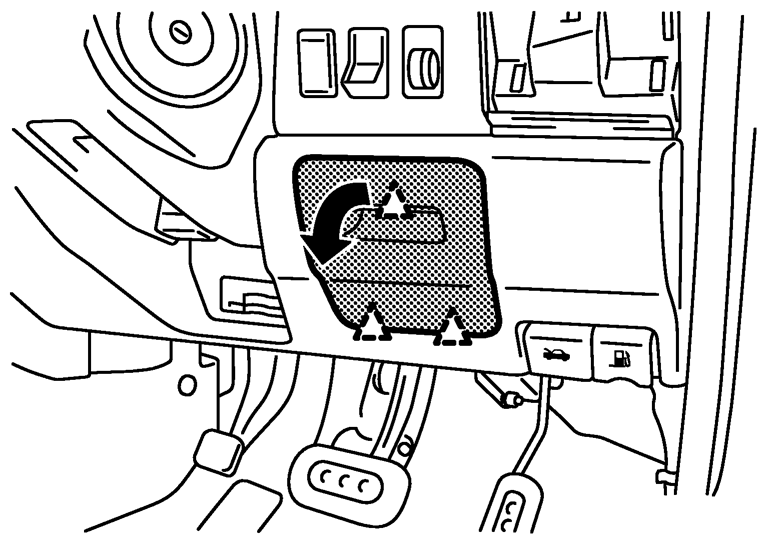

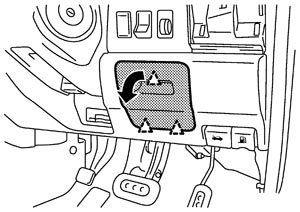

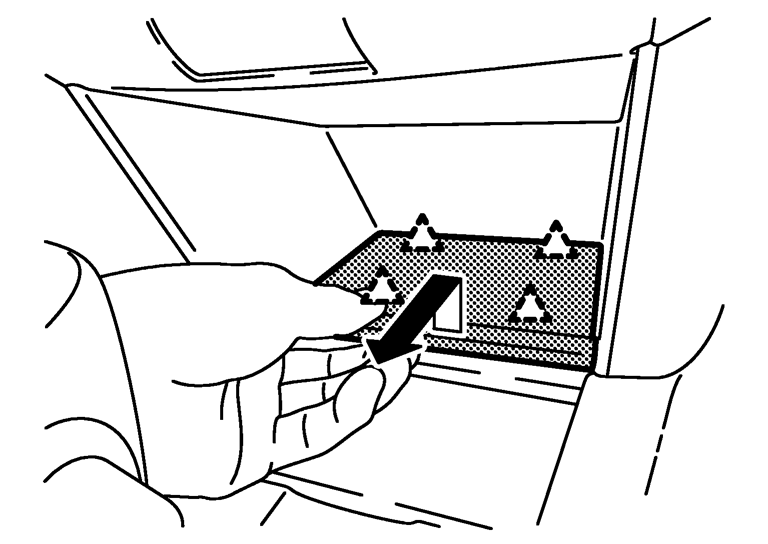

- 4.ヒューズブロックリッドを取り外す。
車両後方へ引く。
 | : 樹脂爪 |

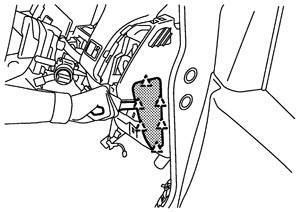

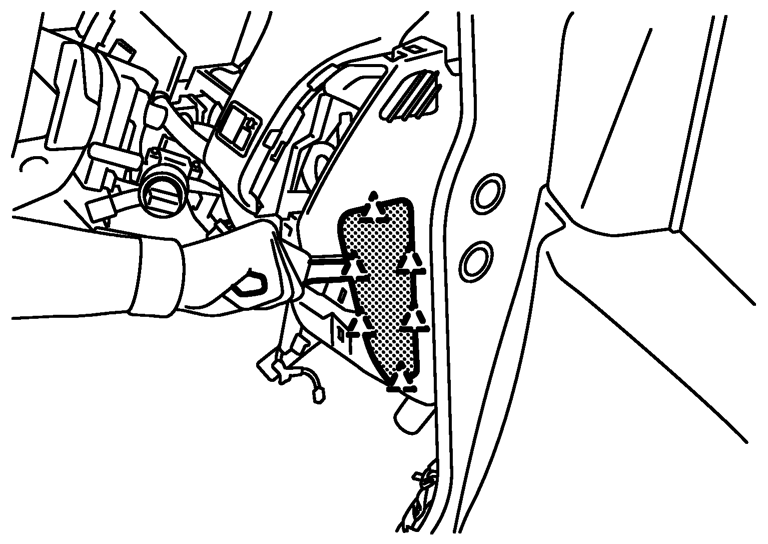

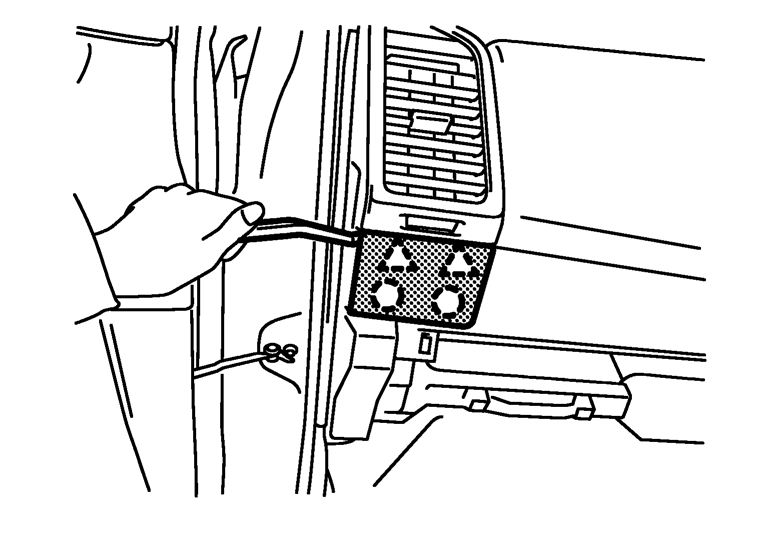

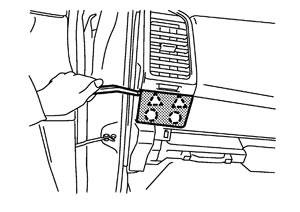

- 5.インストルメントサイドフィニッシャー（左右）を取り外す。
- 隙間からリムーバーツール等を差し込み、樹脂爪および樹脂クリップのかん合を外す。
- 車両後方へ引く。
 | : 樹脂クリップ |
| : 樹脂爪 |

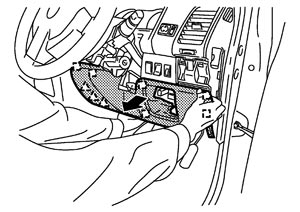

- 6.インストルメントロアフィニッシャーを取り外す。
- フードオープナー及びフューエルフィラーリッドオープナー取付ボルトを外す。「BL ボディー・ロック・セキュリティ」のフードロックコントロールの取り外し、取り付けを参照。
- 車両後方へ引き、樹脂爪、及びメタルクリップのかん合を外す。
- 裏側のハーネスコネクターを外す。
| : 樹脂爪 |
 | : メタルクリップ |
- 7.ライト・ターンシグナルスイッチを取り外す。「LT ライティングシステム」の取り外し、取り付けを参照。
- 8.フロントワイパー・ウォッシャースイッチを取り外す。「WW ワイパー・ウオッシャー・ホーン」の フロントワイパー・ウオッシャースイッチの取り外し、取り付けを参照。

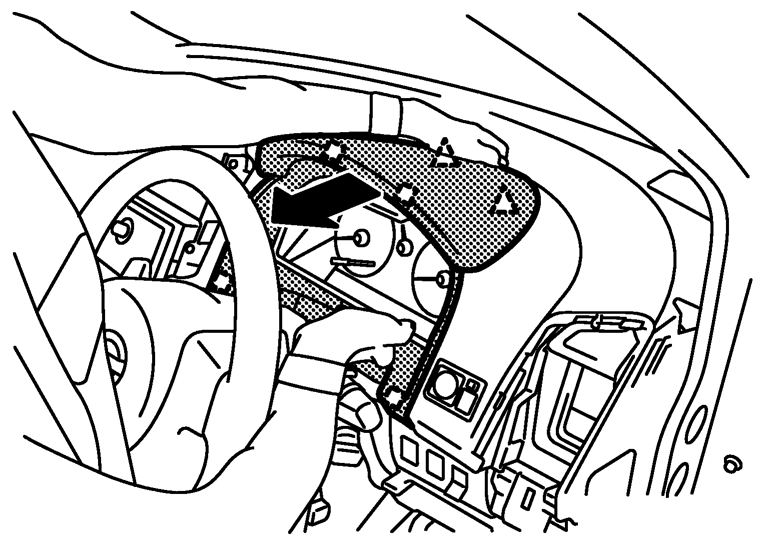

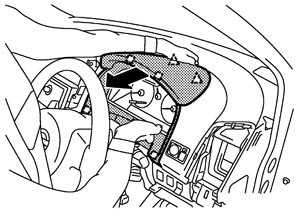

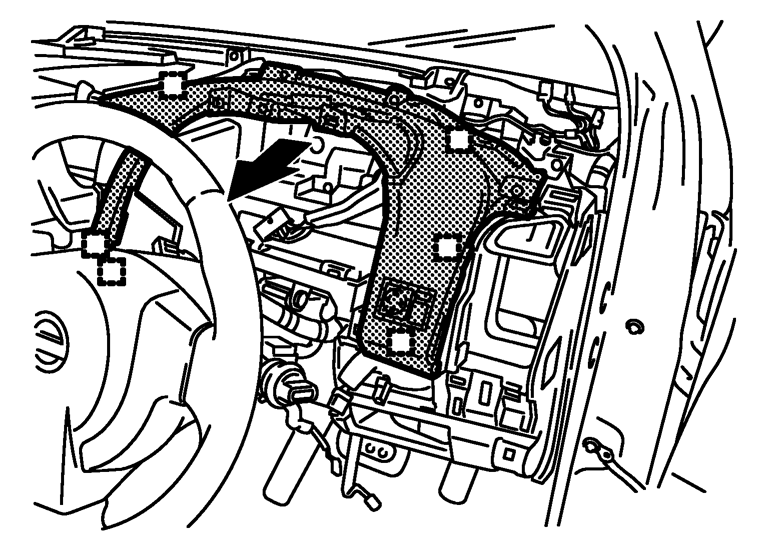

- 9.クラスターリッドA を取り外す。
車両後方へ引き、樹脂爪及びメタルクリップのかん合を外す。
| : 樹脂爪 |
| : メタルクリップ |
- 10.コンビネーションメーターを取り外す。「DI ドライバーインフォメーションシステム」のコンビネーションメーターの取り外し、取り付けを参照。

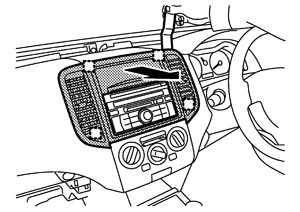

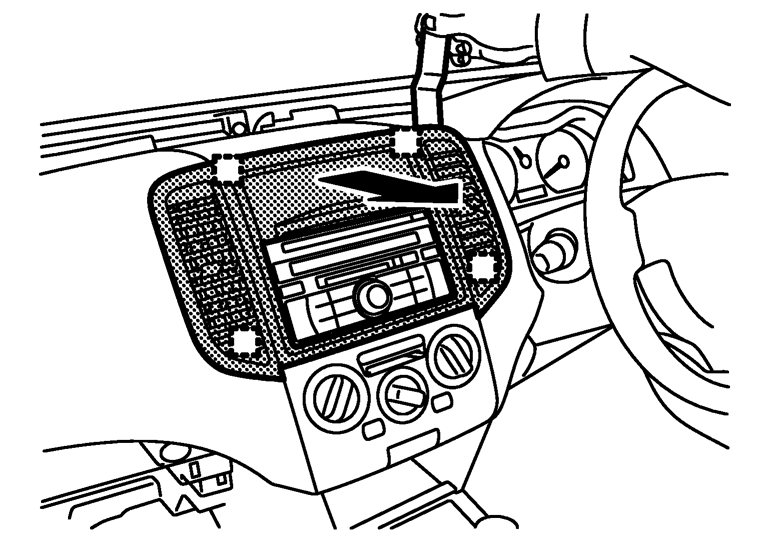

- 11.クラスターリッドCを取り外す。（NAVI無）
- 上側の隙間からリムーバーツール等を差し込み、メタルクリップのかん合を外す。
- 車両後方へ引く。
| : メタルクリップ |

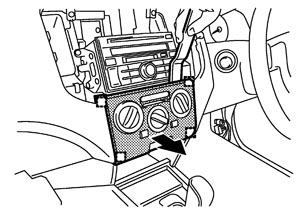

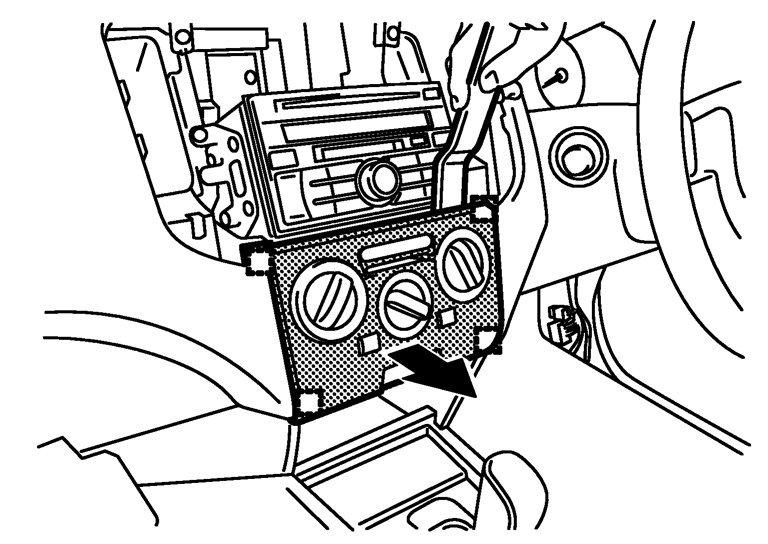

- 12.コントローラーフィニッシャーを取り外す。（NAVI無）
- インテーク切替ノブを取り外す。
- 隙間にリムーバーツール等を差し込み、メタルクリップのかん合を外す。
- 車両後方へ引く。
| : メタルクリップ |

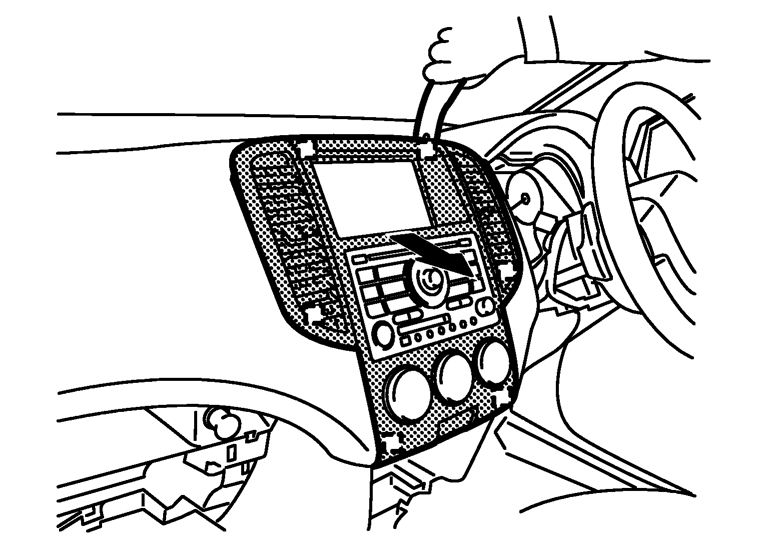

- 13.クラスターリッドCを取り外す。（NAVI有）
- 上側の隙間からリムーバーツール等を差し込み、メタルクリップのかん合を外す。
- 車両後方へ引く。
- 裏側のハーネスコネクターを外す。
| : メタルクリップ |

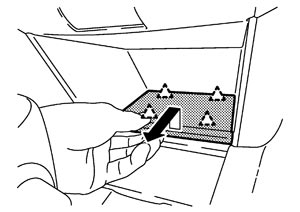

- 14.グローブボックスASSYを取り外す。
車両後方へ引く。
| : 樹脂爪 |
| : メタルクリップ |
- 15.サイドベンチレーター（左右）を取り外す。「ATC オートエアコンディショナー」のダクト及びグリルを参照。

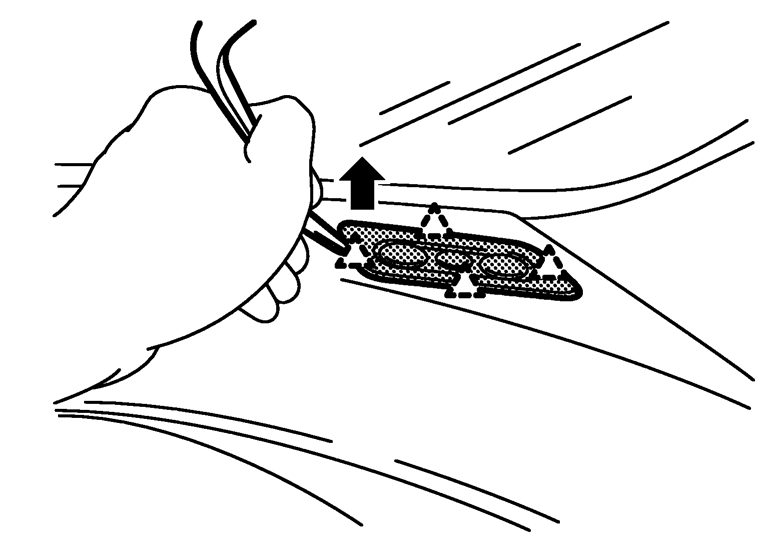

- 16.インストルメントマスクを取り外す。
- 切り欠きにリムーバーツール等を差し込み、樹脂爪のかん合を外す。
- 裏側のハーネスコネクターを外す。
| : 樹脂爪 |
- 17.左右フロントピラーガーニッシュを取り外す。「EI 外装・内装」のボディーサイドトリムを参照。

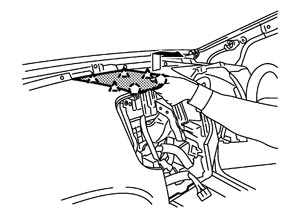

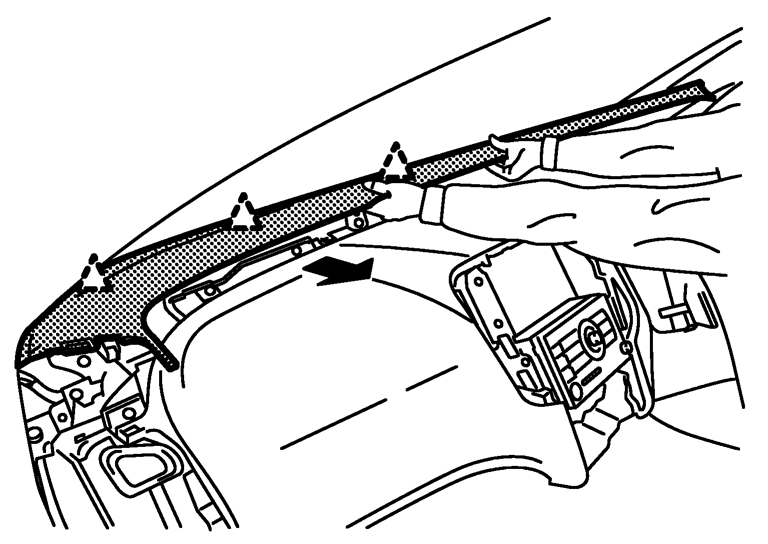

- 18.インストルメントアッパーパネルASSYを取り外す。
- インストルメントアッパーパネルASSYを持ち上げ、樹脂爪及びメタルクリップのかん合を外す。
: 樹脂爪 : メタルクリップ 参考：左右両側から持ち上げてから、車両後側を持ち上げる。 - 後方へ引き抜く。
- 裏側のハーネスコネクターを外す。
: 樹脂爪

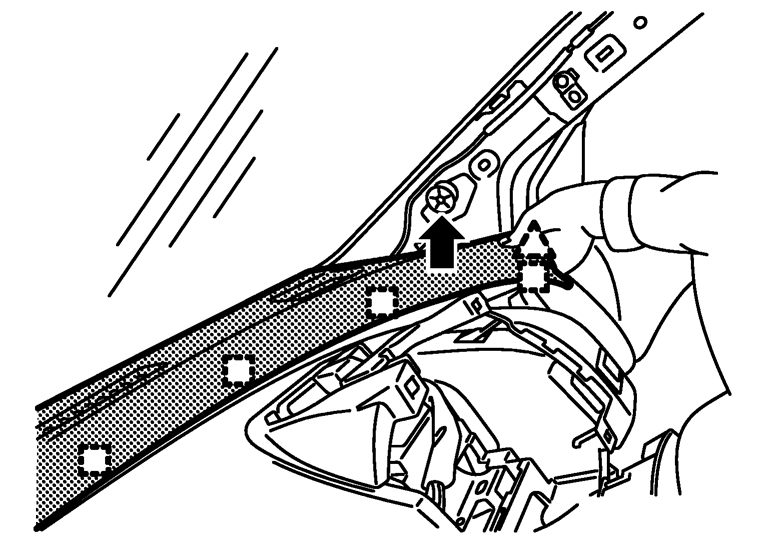

- 19.インストルメントセンターパネルを取り外す。
- 車両後側を持ち上げる。
- 後方へ引き抜く。
| : 樹脂爪 |

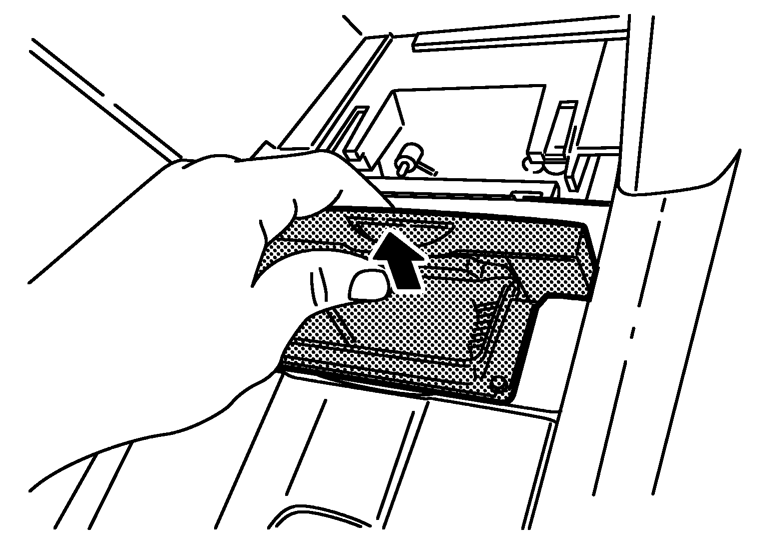

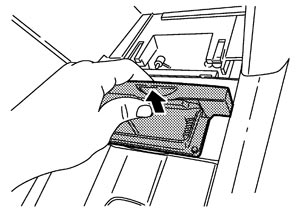

- 20.灰皿を取り外す。
灰皿を開け、上へ引き抜く。

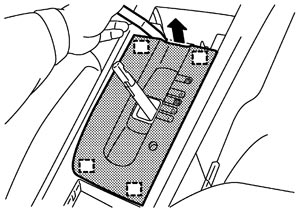

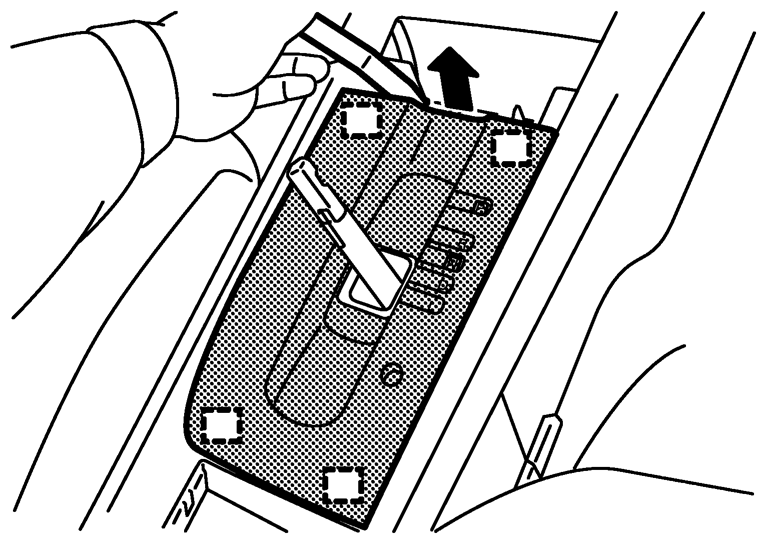

- 21.コントロールフィニッシャーを取り外す。
- セレクトレバーノブを取り外す。「AT A/T」のセレクトレバーノブの取り外し、取り付けを参照。
- 車両前側の隙間からリムーバーツール等を差し込み、メタルクリップのかん合を外す。
- 車両上側に持ち上げる。
- 裏側のコネクターを外す。
| : メタルクリップ |
- 22.インストルメントステーカバー（左右）を取り外す。
- 車両前側から車両左右横側へ引く。
- 車両後側を引き抜く。
| : 樹脂爪 |
- 23.センターコンソールASSYを取り外す。
- センターコンソールASSY取付スクリューを外す。
- センターコンソールASSYを持ち上げ、裏側のハーネスコネクターを外す。
- 24.インストルメントセンターフィニッシャーを取り外す。
- 車両後側を持ち上げる。
- 車両後方へ引き抜く。
| : 樹脂クリップ |
| : 樹脂爪 |

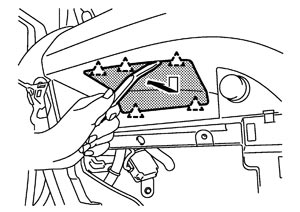

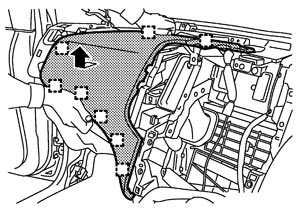

- 25.インストルメントアシストフィニッシャーを取り外す。
- 切り欠きにリムーバーツール等を差し込み、樹脂爪のかん合を外す。
- 車両後方へ引き抜く。
| : 樹脂爪 |

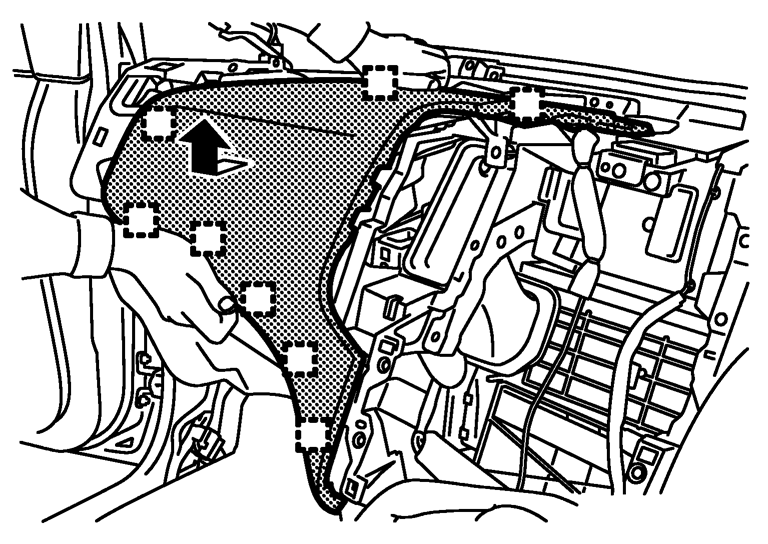

- 26.インストルメントアシストパッドを取り外す。
- 助手席エアバッグモジュール取り付けボルト及びコネクターを外す。「SRS SRSエアバッグ」の助手席エアバッグモジュールを参照。
- 車両後方へ引き、メタルクリップのかん合を外す。
- 上側へ持ち上げ引き抜く。
| : メタルクリップ |
- 27.スイッチフィニッシャーを取り外す。
- 隙間からリムーバーツール等を差し込み、樹脂爪のかん合を外す。
- 車両後方へ引く。
- 裏側のハーネスコネクターを外す。
| : 樹脂爪 |
- 28.インストルメントドライバーパッドを取り外す。
- 車両後方へ引き、メタルクリップのかん合を外す。
- 裏側のハーネスコネクターを外す。
| : メタルクリップ |
- 29.オーディオユニットを取り外す。「AV オーディオビジュアルシステム」のオーディオユニット（CD一体AM/FM電子チューナーラジオ）及びAV C/Uを参照。

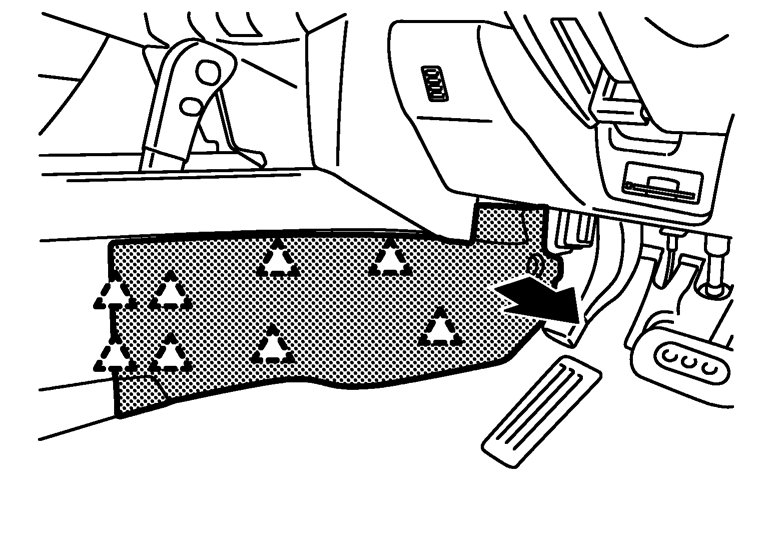

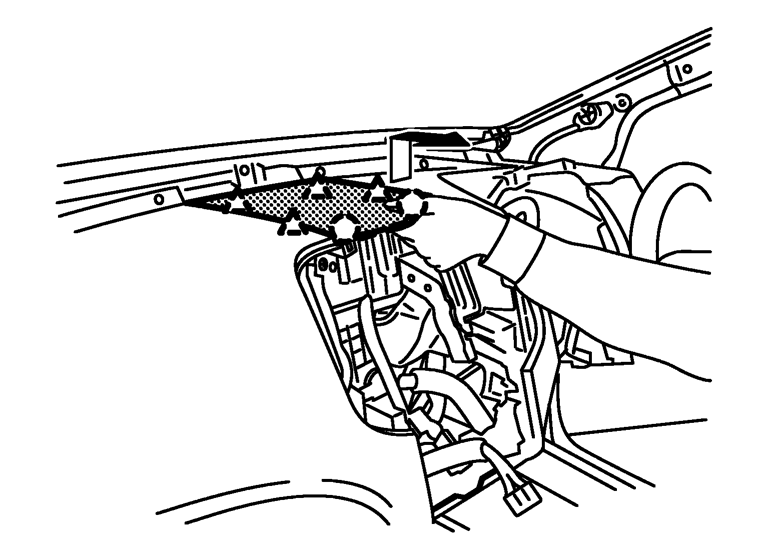

- 30.インストルメントサイドパネル（左右）を取り外す。
- 隙間からリムーバーツール等を差し込み、樹脂爪のかん合を外す。
- 車両下側へ引き抜く。
| : 樹脂爪 |

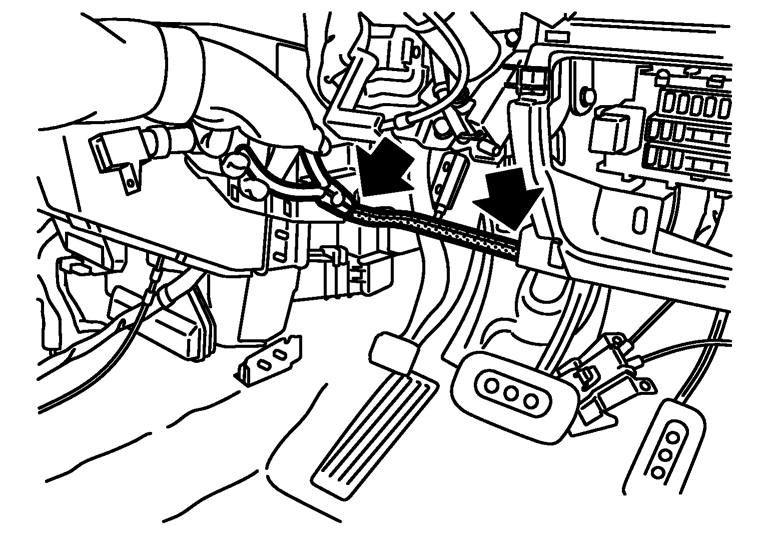

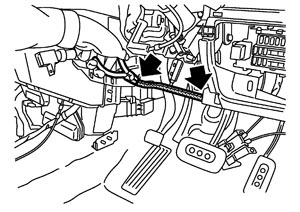

- 31.インストルメントパネルASSYを取り外す。
- 運転席側のパネルの一部を切り取る。
- ハーネスコネクター及びハーネスクリップ等を外す。
- 助手席側から車外へ取り出す。
 | : 切断位置 |
■ 注意 ■
落下防止のため、インストルメントパネルASSY の取り外しは、2 人作業で行うこと。 取り付け取り付けは、取り外しの逆の手順で行う。
