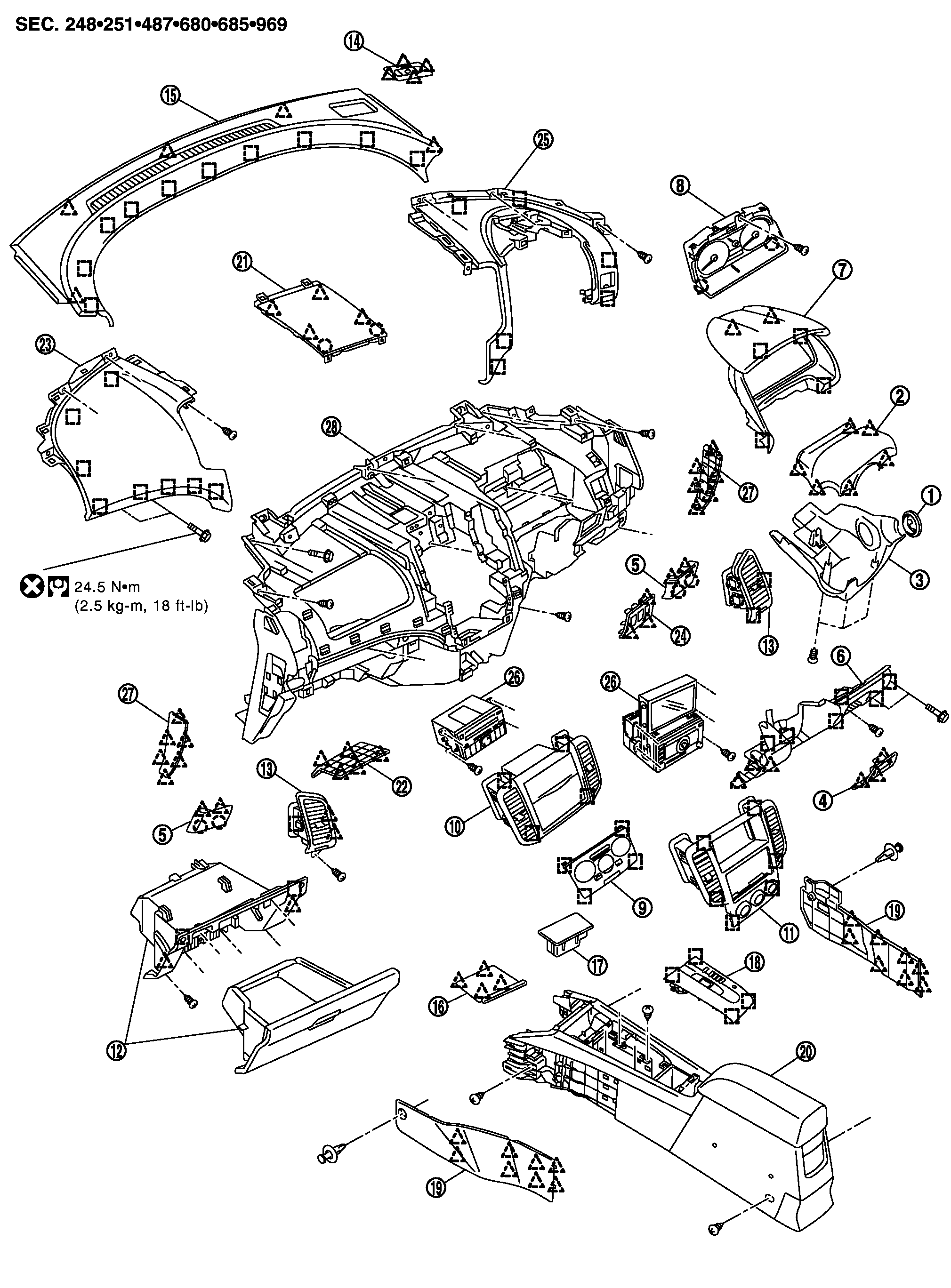

Схема конфигурации
|
1. |
ステアリングロックエスカッション |
2. |
ステアリングコラムカバーアッパー |
3. |
ステアリングコラムカバーロア |
|
4. |
ヒューズブロックリッド |
5. |
インストルメントサイドフィニッシャー（左右） |
6. |
インストルメントロアフィニッシャー |
|
7. |
クラスターリッドA |
8. |
コンビネーションメーター |
9. |
コントローラーフィニッシャー （ナビゲーション無車） |
|
10. |
クラスターリッドC （ナビゲーション無車） |
11. |
クラスターリッドC （ナビゲーション付車） |
12. |
グローブボックスASSY |
|
13. |
サイドベンチレーター（左右） |
14. |
インストルメントマスク |
15. |
インストルメントアッパーパネル |
|
16. |
インストルメントセンターパネル |
17. |
灰皿 |
18. |
コントロールフィニッシャー |
|
19. |
インストルメントステーカバー（左右） |
20. |
センターコンソール |
21. |
インストルメントセンターフィニッシャー |
|
22. |
インストルメントアシストフィニッシャー |
23. |
インストルメントアシストパッド |
24. |
スイッチフィニッシャー |
|
25. |
インストルメントドライバーパッド |
26. |
オーディオユニット |
27. |
インストルメントサイドパネル（左右） |
|
28. |
インストルメントパネル |
|
|
|
|
|
: 樹脂クリップ |
|
|
|
|
|
: 樹脂爪 |
|
|
|
|
|
: メタルクリップ |
|
|
|
|
|
イラスト内のシンボルマークについては、構成図の見方を参照する。 |
|||||
