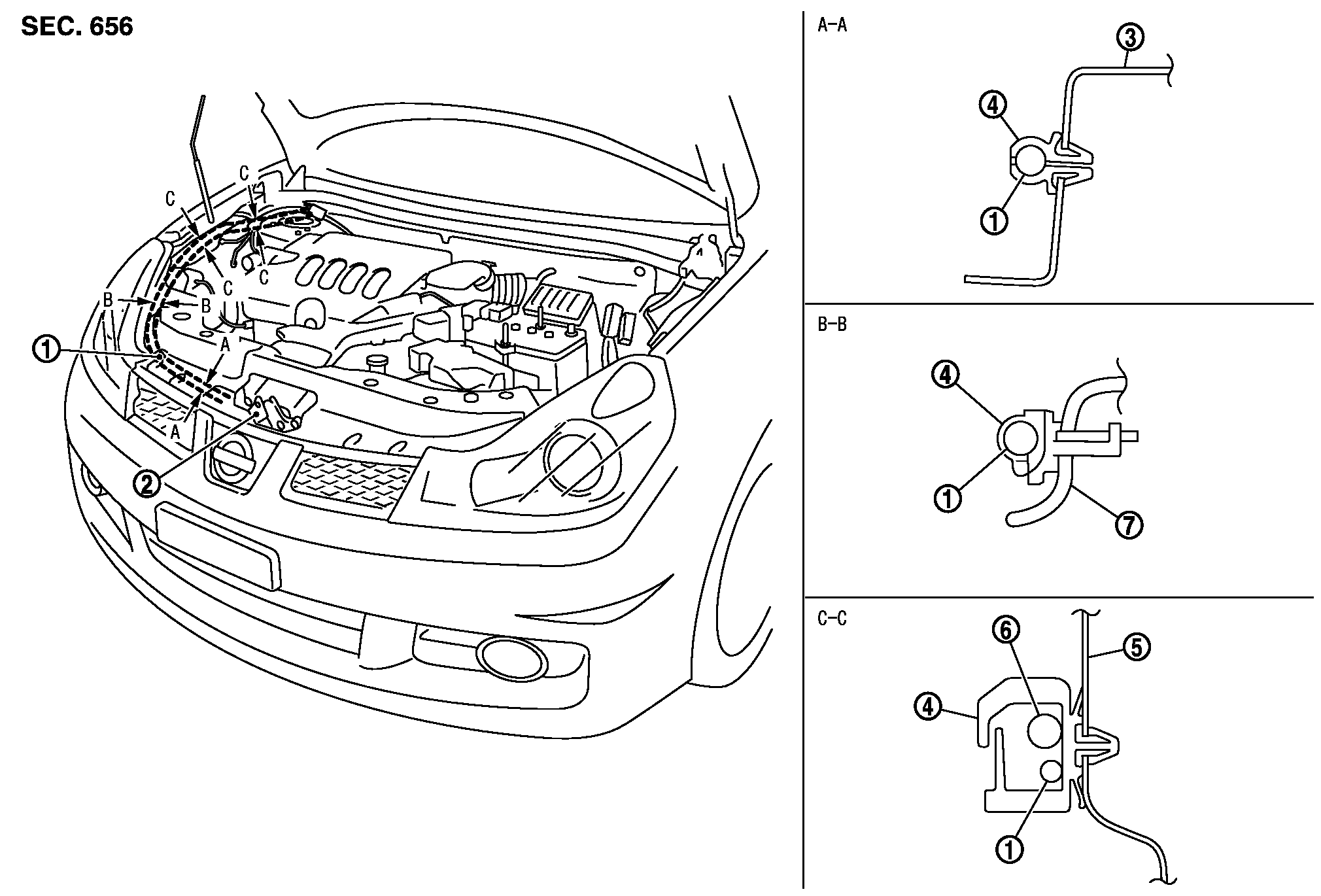

Снятие и установка управления замком капота
|
1. |
フードロックケーブル |
2. |
フードロック |
3. |
ラジエーターコアサポートアッパーセンター |
|
4. |
クリップ |
5. |
フードレッジレインフォース |
6. |
ウォッシャーチューブ |
|
7． |
ラジエーターコアサポートサイド（右） |
|
|
|
|
取り外し
フードロック- 1.フロントグリルを取り外す。「EI 外装·内装」のフロントグリルを参照。

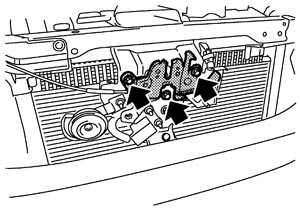

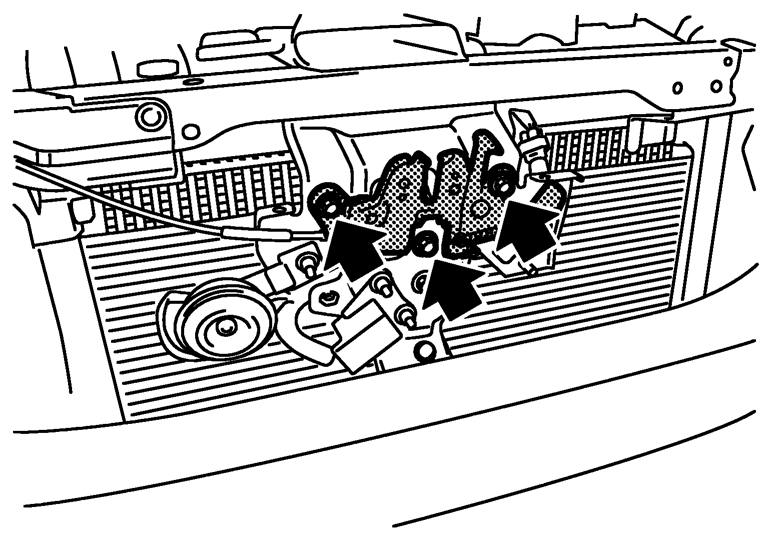

- 2.フードロック取付ボルト3本を取り外す。
| 締付トルク | ：23.6 N·m（2.4 kg–m） |

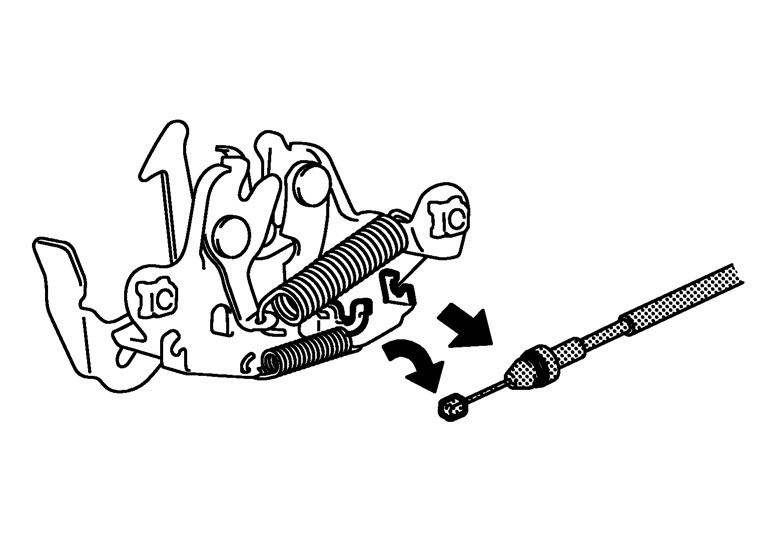

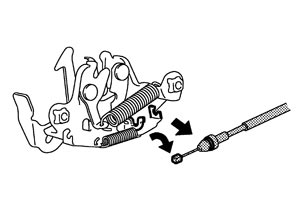

- 3.フードロックからフードロックケーブルを取り外す。
フードロックサポートステー- 1.フロントバンパーフェーシアを取り外す。「EI外装·内装」のフロントバンパーを参照。
- 2.SRSエアバッグのクラッシュゾーンセンサーを取り外す。「SRS SRSエアバッグ」の取り外し、取り付けを参照。

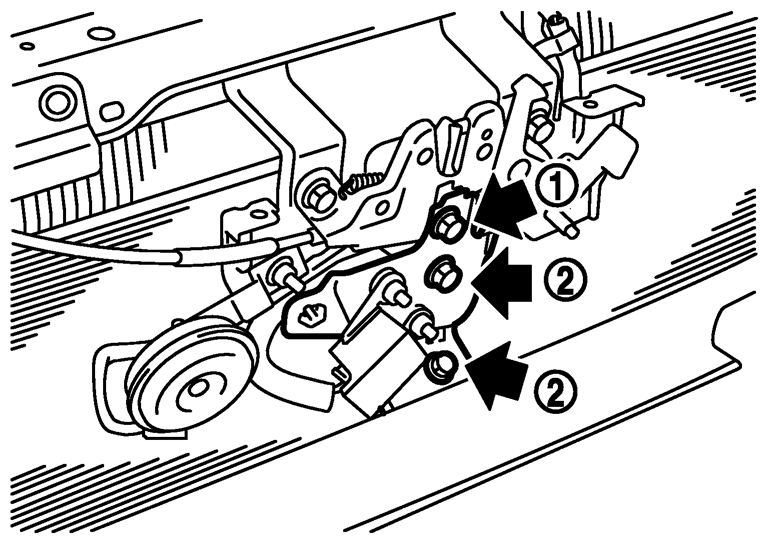

- 3.取付ボルト３本を外し、フードロックサポートステーを取り外す。
| 締付トルク | ：23.6 N··m（2.4 kg–m） （1） |
| ： 22.0 N·m（2.0 kg–m） （2） |
フードロックケーブル- 1.フロントグリル左右を取り外す。「EI外装·内装」のフロントグリルを参照。
- 2.フェンダープロテクター（右）を取り外す。「EI外装·内装」のフェンダープロテクターを参照。
- 3.フードロックを取り外し、フードロックからフードロックケーブルを外す。
- 4.ラジコアサポートアッパー部及びフードレッジ部のクリップを外し、フードロックケーブルを外す。
- 5.インストルメントパネル右下部のフードオープナーを外し、フードロックケーブルを取り外す。
- 6.ダッシュロア部のグロメットを外し、フードロックケーブルを室外側に抜く。
■ 注意 ■
引き抜くとき、車体穴でフードロックケーブルアウターに傷（皮ムケ）などを付けないよう注意して行うこと。 取り付け取り付けは下記に注意し、取り外しの逆の手順で行う。
■ 注意 ■

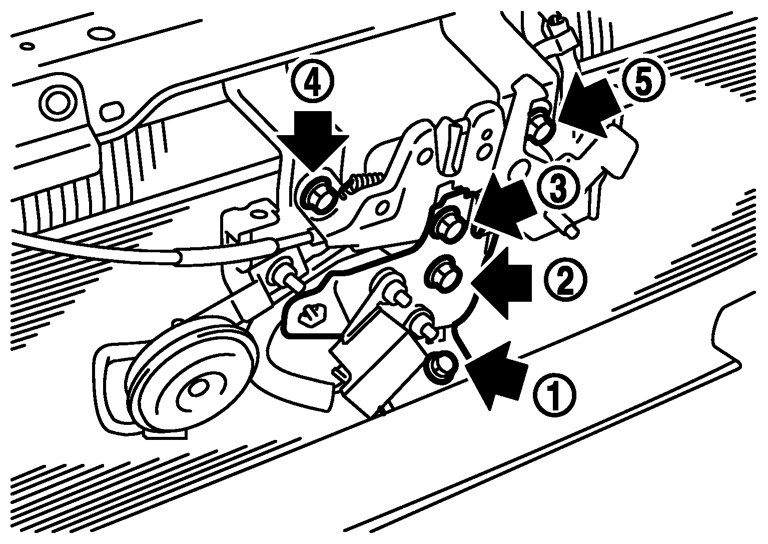

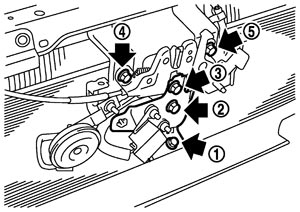

取り付け後はフードの建付調整を行うこと。建付調整を参照。 フードロックサポートステー- フードロックサポートステー取り付けの際は、フードロック取付ボルトも緩め、図中の番号順に取付ボルトを締め付ける。
締付トルク ：22.0 N·m（2.0 kg–m）（1）（2） ：23.6 N·m（2.4 kg–m）（3）（4）（5）
フードロックケーブル- 1.フードロックケーブルは極力曲げR（R100 mm以上）を大きくして引き込む。
- 2.位置決めグロメットからずれていないか確認した後、グロメットをパネル穴に確実にはめ込む。

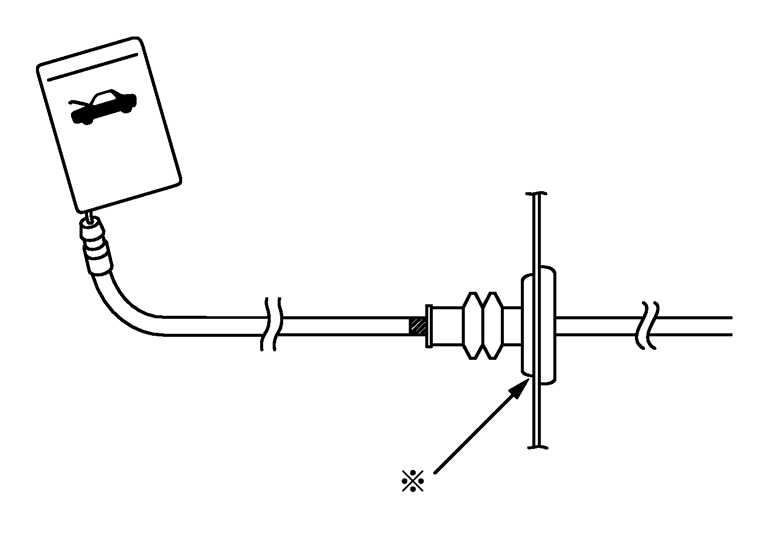

- 3.ダッシュロア部のグロメット※印部にシーリング剤（ポスシール）を確実に塗布する。

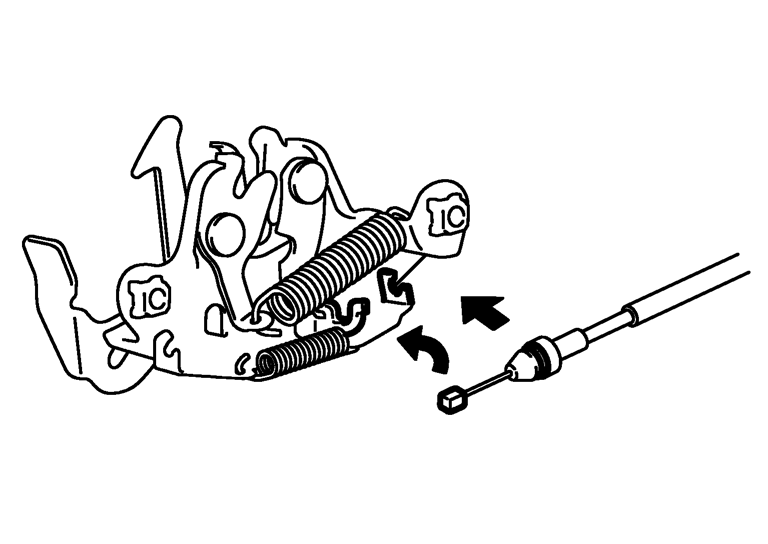

- 4.ケーブルをロックに確実に取り付ける。
- 5.取付後、フードロック調整及びフードオープナーの操作性を確認する。
