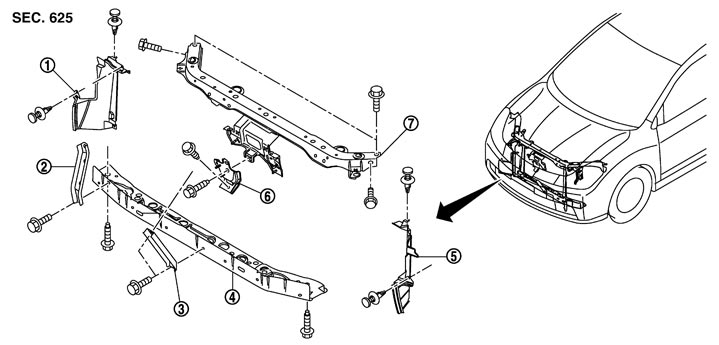

Снятие и установка
|
1. |
エアーガイド（右） |
2. |
ラジエーターコアサポートロアサイドステー |
3. |
ラジエーターコアサポートロアステー |
|
4. |
ラジエーターコアサポートロア |
5. |
エアーガイド（左） |
6. |
フードロックサポートステー |
|
7. |
ラジエーターコアサポートアッパーセンター |
|
|
|
|
取り外し
ラジエーターコアサポートアッパーセンター- 1.エアーインテークダクトの取付樹脂クリップを外し、エアーインテークダクトを取り外す。「EMエンジン本体」の取り外し、取り付けを参照。
- 2.フロントグリルを取り外す。「EI外装・内装」のフロントグリルを参照。
- 3.外気温センサー（アンビエントセンサー）を取り外す。「ATCオートエアコンディショナー」の取り外し、取り付けを参照。
- 4.クラッシュゾーンセンサーを取り外す。「SRS SRSエアバッグ」の取り外し、取り付けを参照。
- 5.フードロックASSYを取り外す。フードロックコントロールの取り外し、取り付けを参照。
- 6.エアーガイド（左右）上部及びフードロックケーブルを取り外す。

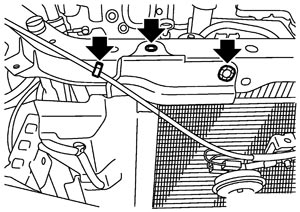

- 7.取付ボルトを外し、ラジエーターコアサポートアッパーセンターを取り外す。
ラジエーターコアサポートロア- 1.ラジエーターコアサポートアッパーセンターの取り外し手順1，2を実施する。
- 2.フロントバンパーフェーシアを取り外す。「EI外装・内装」のフロントバンパーを参照。
- 3.アンダーカバーを取り外す。
- 4.エアーガイドを取り外す。
- 5.フロントフェンダープロテクター取付クリップを外す。

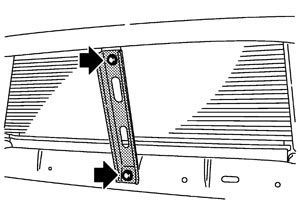

- 6.ラジエーターコアサポートロアステーを取り外す。
| 締付トルク | ：24.5 N·m（2.5 kg–m） |

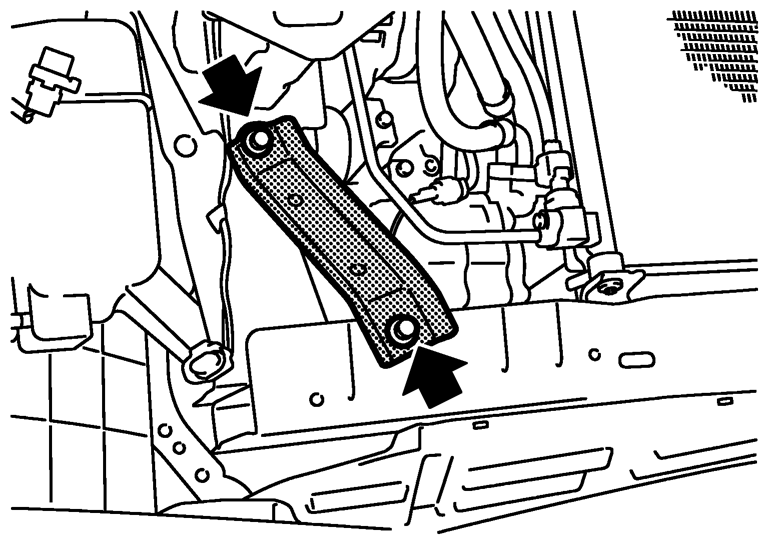

- 7.ラジエーターコアサポートロアサイドステーを取り外す。
| 締付トルク | ：55.0 N·m（5.6 kg–m） |
- 8.CVTフルード空冷クーラーを取り外す。「CVT CVT」のCVTフルード空冷クーラー取り外し、取り付けを参照。

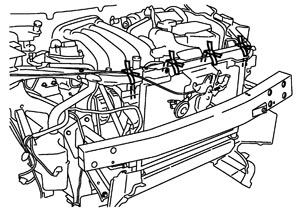

- 9.ラジエーター及びコンデンサーを各々ラジエーターコアサポートアッパーにヒモで固定する。
参考：

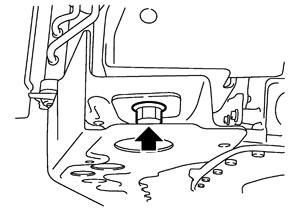

ラジエーターコアサポートロアを取り外した際のラジエーター及びコンデンサー落下防止の為。- 10.取付ボルトを外し、ラジエーターコアサポートロアを下側に下げ車両から取り外す。
| 締付トルク | ：45.0 N·m（4.6 kg–m） |
取り付け取り付けは、取り外しの逆の手順で行う。
